DDS是什么，dds原理介绍

　　DDS是直接数字式频率合成器（Direct Digital Synthesizer）的英文缩写，是一项关键的数字化威廉希尔官方网站 。与传统的频率合成器相比，DDS具有低成本、低功耗、高分辨率和快速转换时间等优点，广泛使用在电信与电子仪器领域，是实现设备全数字化的一个关键威廉希尔官方网站 。

　　DDS芯片中主要包括频率控制寄存器、高速相位累加器和正弦计算器三个部分（如Q2220）。频率控制寄存器可以串行或并行的方式装载并寄存用户输入的频率控制码；而相位累加器根据dds频率控制码在每个时钟周期内进行相位累加，得到一个相位值；正弦计算器则对该相位值计算数字化正弦波幅度（芯片一般通过查表得到）。

　　DDS芯片输出的一般是数字化的正弦波，因此还需经过高速D/A转换器和低通滤波器才能得到一个可用的interwetten与威廉的赔率体系 频率信号。

　　DDS原理

　　DDS威廉希尔官方网站 是一种全新的频率合成方法，最早由JOSEPH TIERENY等三人提出，其具有输出频率分辨率高、功耗低、频率切换速度快且频率切换时输出信号的相位连续的特点。为此，了解DDS模块对数字信号处理及其硬件实现有着很重要的作用。

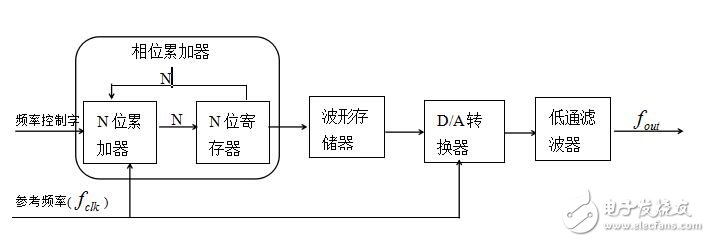

　　DDS的结构主要由相位累加器、波形存储器、数模（D/A）转换器和低通滤波器等四个大的结构组成。其结构框图如下：

　　图中，相位累加器是由N位加法器与N位累加寄存器构成，它是DDS模块中一个极其重要的部分。在参考频率时钟的驱动下，DDS模块开始工作；当每来一个参考时钟时，累加器就把频率控制字FW与寄存器输出的值进行累加，将相加后的结果再输入到寄存器中，而累加寄存器就将在上一个参考时钟作用时产生的数据通过反馈的方式输送到累加器中。这样，在时钟的作用下，就可以不停的对频率控制字进行累加。此时，用相位累加器输出的数据作为地址在波形存储器中通过查找地址所对应的幅值表，就可以完成其从相位到幅值之间的转化。

　　在DDS模块中，输出频率的公式为

　　输出信号的频率分辨率为

　　从上两式可以看出，在参考信号与加法器或寄存器的位数给定时，信号最终的输出频率主要由频率控制字决定。故当频率控制字变化时，输出频率也跟着变化，从而可以实现调频的基本功能。
