lm393引脚图及功能

　　LM393 是双电压比较器集成电路。

　　输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上，不受 Vcc端电压值的限制。此输出能作为一个简单的对地SPS开路（当不用负载电阻没被运用），输出部分的陷电流被可能得到的驱动和器件的β值所限制。当达到极限电流（16mA）时，输出晶体管将退出而且输出电压将很快上升。

　　LM393特点

　　该电路的特点如下：

　　工作温度范围：0°C -- +70°C

　　SVHC（高度关注物质）：No SVHC （18-Jun-2010）器件标号：

　　393工作电源电压范围宽，单电源、双电源均可工作，单电源： 2～ 36V， 双电源：±1～±18V；

　　消耗电流小， ICC=0.4mA；

　　输入失调电压小， VIO=±2mV；共模输入电压范围宽， VIC=0～VCC-1.5V；

　　输出与TTL，DTL，MOS，CMOS 等兼容；

　　输出可以用开路集电极连接“或”门；

　　表面安装器件：表面安装

　　采用双列直插8脚封装，低功耗双电压比较器，电源电压±1~±18V或2~36V。包含两个独立的精密电压比较器，其偏移电压幅度最大仅为2.0mV。此系列IC特别设计在宽电压范围的单一电压供电下工作，并且其低功率供电电流消耗与供电电压的幅度互不相干。该系列比较器有一个独特的特性：即使工作在单一供电电压下，其输入共模电压范围也能包括零电压（地）。应用领域包括：限幅比较器，简单模／数转换器；脉冲，方波及时间延迟发生器；宽范围压控振荡器；MOS时钟定时器；多重振荡器及高电压数字逻辑门。

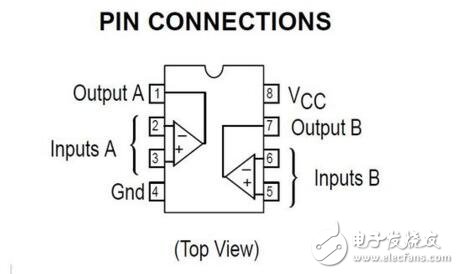

　　LM393引脚图

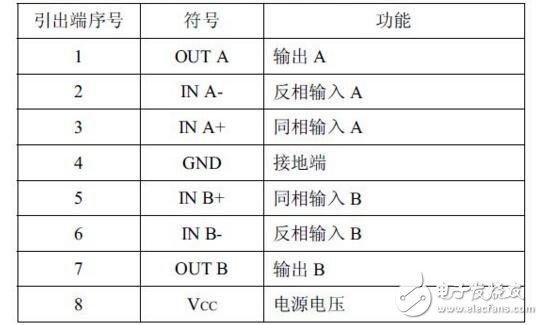

　　LM393引脚功能
