esp8266无线串口模块分析介绍

　　一、ESP8266简介

　　ESP8266芯片是一款串口转无线模芯片，内部自带固件，用户操作简单，无需编写时序信号等。

　　ESP8266 系列模组是安信可（Ai-thinker）公司采用乐鑫ESP8266芯片开发的一系列wifi 模组模块

　　ESP8266 特性：

　　*802.11 b/g/n

　　*内置低功耗32位CPU：可以兼作应用处理器

　　*内置10 bit高精度ADC

　　*内置TCP/IP协议栈

　　*内置TR开关、balun、LNA、功率放大器和匹配网络

　　*内置PLL、稳压器和电源管理组件

　　*支持天线分集

　　*STBC、1x1 MIMO、2x1 MIMO

　　*A-MPDU、A-MSDU的聚合和0.4 s的保护间隔

　　*WiFi @ 2.4 GHz，支持 WPA/WPA2 安全模式

　　*支持STA/AP/STA+AP工作模式

　　*支持Smart Config功能（包括Android和iOS设备）

　　*SDIO 2.0、（H） SPI、UART、I2C、I2S、IR Remote Control、PWM、GPIO

　　*深度睡眠保持电流为10 uA，关断电流小于5 uA

　　*2 ms之内唤醒、连接并传递数据包

　　*802.11b模式下+20 dBm的输出功率

　　*待机状态消耗功率小于1.0 mW （DTIM3）

　　*工作温度范围：-40°C - 125°C

　　*通过 FCC， CE， TELEC， WiFi Alliance 及 SRRC 认证

　　模块有如下类别：

　　二、硬件连接

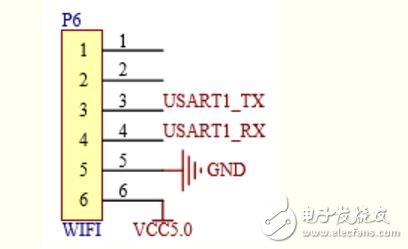

　　ESP8266模块组供引出6个引脚，如下图所示。用于通信的有四个引脚，也就是和我们单片机的USART一样的引脚。连接方式按照如下连接：

　　STM32单片机端配置

　　硬件配置：

　　单片机端TXD（PA9）--ESP8266RXD

　　单片机端RXD（PA10）--ESP8166TXD

　　共地。

　　三、程序部分

　　程序部分简单来讲，用户通过USART（可以是PC端，亦可以是下位机端）给无线模块发送指令，芯片内部固件程序会根据指令集进行相应操作并给予数据反馈。因为是字符串指令操作，所以控制指令相对较为简单，而相对来说数据分析就稍微复杂一点，因为接收到的数据是字符数据，所以需要对字符串拆分出数据。

　　（1）初始化

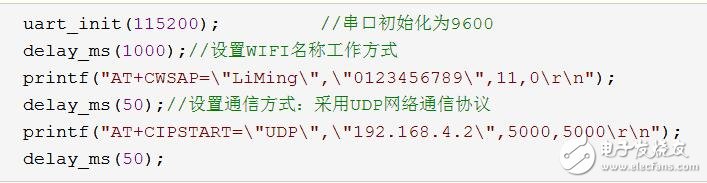

　　如下为初始化程序，包括WIFI的启动，通信方式的确定，建立UDP协议通信，则局域网内的PC端、手机端都可以与之通信，都可以向他发送指令。

　　（2）数据发送（下位机端）

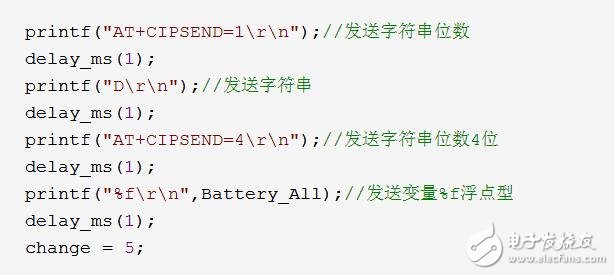

　　数据发送代码参考下方历程，发送字符串数据，首先要发送字符串位数，然后延时，再发送字符串，再延时。

　　如果原本数据就是字符串则只需要按照如上所说进行发送即可，也就是历程中的第一个数据的发送指令。再者如果发送的数据是变量，则需要用printf的变量转字符串的用法，如历程中的第二个数据，关于printf发面的知识参考博客：

　　上位机端接收到的是字符串格式的数据，需要上位机程序把数据提取出来然后现实到上位机端。

　　（3）数据接收（下位机端）

　　如下为数据接收的例程代码，其为接收到字符串数据，然后提取第一个字符，第二个字符，确定工作方式，进行主控芯片模式选择。

　　如果接收数据信息，只需要把第一个字符标志位改变，然后下位机根据标志位进行判别模式。

　　if（USART_RX_STA == 12）//（USART_RX_STA&0x8000）

　　{//接收到数据-----------------------------------

　　if（USART_RX_BUF［0］ == ‘M’）//判断数据接收位第一位是否为M

　　{//模式调整

　　if（USART_RX_BUF［1］ == ‘5’）//判断数据接受第二位进行模式选择

　　{

　　Mode_System = 2;

　　OUT_B = 0;

　　Flag_Mode = 5;

　　}

　　else if（USART_RX_BUF［1］ == ‘6’）

　　{

　　Mode_System = 2;

　　OUT_B = 1;

　　Flag_Mode = 6;

　　}

　　else if（USART_RX_BUF［1］ == ‘1’）

　　{

　　Mode_System = 1;

　　Flag_Mode = 0;

　　}

　　else if（USART_RX_BUF［1］ == ‘2’）

　　{

　　Mode_System = 1;

　　Flag_Mode = 1;

　　}

　　}

　　}
