sg3524逆变器电路图

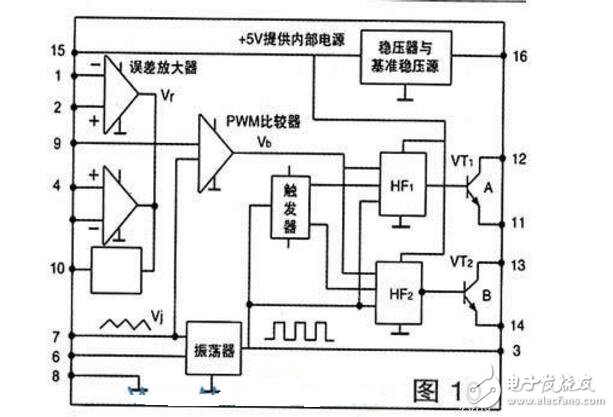

　　SG3524的基准源属于常规的串联式线性直流稳压电源，它向集成块内部的斜波发生器、PWM比较器、T型触发器等以及通过16脚向外均提供＋5V的工作电压和基准电压，振荡器先产生0.6V－3.5V的连续不对称锯齿波电压Vj，再变换成矩形波电压，送至触发器、或非门，并由③脚输出。振荡器频率由SG3524的⑥脚、⑦脚外接电容器CT和外接电阻器RT决定，其值为：f＝1.15/RTCT。考虑到对CT的充电电流为（1.2－3.6/RT 一般为30μA－2mA），因此RT的取值范围为1.8kΩ－100kΩ，CT为0.001μF－0.1μF，其最高振荡频率为300kHz。

　　开关电源输出电压经取样后接至误差放大器的反相输入端，与同相端的基准电压进行比较后，产生误差电压Vr，送至PWM比较器的一个输入端，另一个则接锯齿波电压，由此可控制PWM比较器输出的脉宽调制信号Vb，最后依次通过或非门HF1、HF2，功率放大管VQ1、VQ2输出，VQ1和VQ2集电极和发射极都悬空，提高了电路设计的灵活性。

　　或非门HF1、HF2各有3个输入端，其特点是只要有一端呈高电平，输出即为低电平。因触发器有二分频作用，故开关频率为f/2，其每路输出的占空比调节范围为0－45％。制作几十瓦的小功率开关电源时，亦可将VQ1和VQ2作单端并联输出，此时f‘＝f，占空比调节范围为0－90％。限流比较器需外接过流检测电阻器Rs，常态下它输出高电平，一旦Rs上的压降超过200mV，就输出低电平，迫使Vr等于零，关断输出，起到过流保护作用。同时可以利用关断电路强行关断输出，当⑩脚输入0.7V的高电平时，即可使关断电路内部的晶体管饱和导通，将Vr拉成0V，使PWM停止工作，接低电平则可正常工作。

　　（2）用SG3524构成逆变电源

　　常用的由SG3524构成逆变电源方框图如下图（图11）所示，采用推挽式电路，初级线包中心抽头接蓄电池，两端用开关管控制来进行交替工作，双组线包工作的变压器的体积比较小，可提高占空比，增大输出功率，以提高转换效率。

　　电子爱好者采用SG3524设计的最简单的12V 100W小型逆变器电路图（图12）。

　　其中E型变压器的铁芯取28mm（芯）×30mm（厚），初级线包采用Ф=1.45mm的漆包线，两根并绕2×24匝，头尾相连。次级线包采用Ф=0.48mm的漆包线，550、600匝各抽出一根头，作为低、高档输出电压选择。

　　实物图如下
