热电偶和热电阻的区别

　　　1.热电阻的基本概念

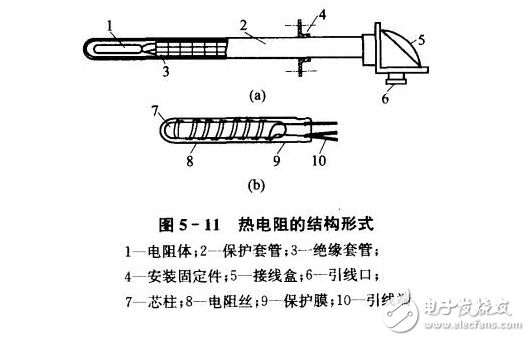

　　热电阻是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。其中铂热电阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用甸、镍、锰和铑等材料制造热电阻。

　　2.热电偶的基本概念

　　热电偶是温度测量仪表中常用的测温元件，它直接测量温度，并把温度信号转换成热电动势信号，通过电气仪表（二次仪表）转换成被测介质的温度。它将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路。当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势，因而在回路中形成一个大小的电流，这种现象称为热电效应。热电偶通常和显示仪表、记录仪表及电子调节器配套使用。

　　二、优势特性

　　1.与普通型热电阻相比，它有下列优点：

　　①体积小，内部无空气隙，热惯性上，测量滞后小；

　　②机械性能好、耐振，抗冲击；

　　③能弯曲，便于安装；

　　④使用寿命长。

　　2.热电偶是工业上最常用的温度检测元件之一。其优点是：

　　①构造简单，使用方便。热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

　　②测量范围广。常用的热电偶从-50~+1600℃均可边续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

　　③测量精度高。因热电偶直接与被测对象接触，不受中间介质的影响。

　　怎样区别热电偶和热电阻

       热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是他和热电阻的区别主要在于：

　热电偶和热电阻的区别一：信号的性质

       信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。

　热电偶和热电阻的区别二:检测的温度范围不一样

        两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。 热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。

　热电偶和热电阻的区别三:材料不一样

        从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。

　热电偶和热电阻的区别四：输入模块

          PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电欧是TC信号！

    热电偶和热电阻的区别五： PLC

         PLC也有热电阻模块和热电偶模块，可直接输入电阻和电偶信号。

    热电偶和热电阻的区别六:   价格

          热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。 热电阻是电阻信号，热电偶是电压信号

　热电偶和热电阻的区别七：测温原理

        热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻（Pt100、Pt10）、铜电阻Cu50（负50-150度）。

　　热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S，测量范围0~1300度）、镍铬——镍硅（分度号K，测量范围0~900度）、镍铬——康铜（分度号E，测量范围0~600度）、铂铑30——铂铑6（分度号B，测量范围0~1600度）。

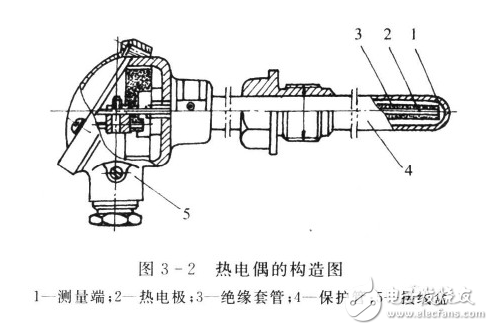

　　普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。但是热电偶的电信号却需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。

　　不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。一般的补偿导线的材质大部分都采用铜镍合金。

　　其次我们介绍一下热电阻。其优点也很多，也可以远传电信号，灵敏度高，稳定性强，互换性以及准确性都比较好，但是需要电源激励，不能够瞬时测量温度的变化。热电阻和热电偶一样的区分类型，但是他却不需要补偿导线，而且比热点偶便宜。在工业上测量中低温的还有双金属温度计
