cd4051引脚图及功能

　　CD4051功能及使用概述：

　　CD4051相当于一个单刀八掷开关，开关接通哪一通道，由输入的3位地址码ABC来决定。INH”是禁止端，当“INH”=1时，各通道均不接通。此外，CD4051还设有另外一个电源端VEE，以作为电平位移时使用，从而使得通常在单组电源供电条件下工作的CMOS电路所提供的数字信号能直接控制这种多路开关，并使这种多路开关可传输峰－峰值达15V的交流信号。例如，若interwetten与威廉的赔率体系 开关的供电电源VDD=＋5V，VSS=0V，当VEE=－5V时，只要对此模拟开关施加0～5V的数字控制信号，就可控制幅度范围为－5V～＋5V的模拟信号。 。 使用十六进制代码就可以对CD4051进行操作了。比如说P1=0X07，这样CD4051就选择的是7号（二进制111）通道了。

　　如果在八个通道输入一模拟量，在输出端将输出什么，输入什么是自己设定例如，若模拟开关的供电电源VDD=＋5V，VSS=0V，只要对此模拟开关施加0～5V的数字控制信号。

　　这里，ABC数字控制信号就可以使用5V信号了，因为VDD是5v，里面控制部分就都是5V逻辑。

　　当VEE=－5V时，就可控制幅度范围为－5V～＋5V的模拟信号。

　　当Vee=-8V时，就可以可控制幅度范围为－8V～＋5V的模拟信号。

　　Vee就是电子开关的8个输入端可以允许的信号范围下限。

　　注意不要超过它的极限参数。峰－峰值达15V

　　CD4051有A、B和C三个二进制控制输入端以及INH共4个输入，具有低导通阻抗和很低的截止漏电流。幅值为4.5～20V的数字信号可控制峰峰值至20V的模拟信号。例如，若VDD=+5V，VSS=0，VEE=-13.5V，则0～5V的数字信号可控制-13.5～4.5V的模拟信号。这些开关电路在整个 VDD-VSS和VDD-VEE电源范围内具有极低的静态功耗，与控制信号的逻辑状态无关。当INH输入端=“1”时，所有的通道截止。只有当INH=0 时，三位二进制信号才可以选通8通道中的一个通道，连接该输入端至输出。其中VEE可以接负电压，也可以接地。当输入电压有负值时，VEE必须接负电压，其他时候可以接地。

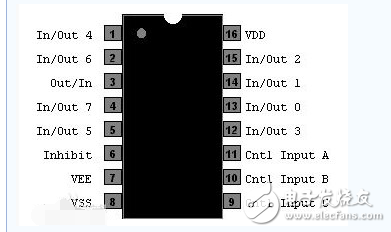

cd4051引脚图

　　CD4051引脚功能说明

　　引脚号符号功能

　　1 2 4 5 12 13 14 15IN/OUT输入/输出端

　　9 10 11A B C地址端

　　3OUT/IN公共输出/输入端

　　6INH禁止端

　　7VEE负电压端

　　8Vss数字信号接地端

　　16VDD电源+
