ad620引脚图及功能

　　AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10，000。此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立电路设计，并且功耗更低（最大电源电流仅1.3 mA），因而非常适合电池供电及便携式（或远程）应用。此篇主要介绍了AD620特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。

　　AD620具有高精度（最大非线性度40 ppm）、低失调电压（最大50 µV）和低失调漂移（最大0.6 µV/°C）特性，是电子秤和传感器接口等精密数据采集系统的理想之选。它还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。

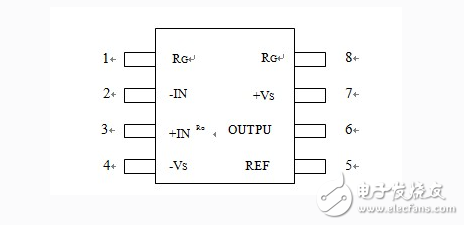

　　AD620 仪表放大器的引脚图如图1所示。其中1、8引脚要跨接一个电阻来调整放大倍率，4、7引脚需提供正负相等的工作电压，由2、3引脚输入的电压即可从引脚6输出放大后的电压值。引脚5是参考基准，如果接地则引脚6的输出即为与地之间的相对电压。AD620的放大增益关系式如式（3-21）、式（3-22）所示，通过以上二式可推算出各种增益所要使用的电阻值RG。

　　图1AD620 仪表放大器的引脚图

　　 （3-21）

　　即

　　 （3-22）

　　AD620的基本特点为精度高、使用简单、低噪声，增益范围1~1000，只需一个电阻即可设定，电源供电范围±2.3V~±18V，而且耗电量低，可用电池驱动，方便应用于可携式仪器中。
