变频器对安装环境的要求_变频器接地方式_变频器载波频率对电动机运行的影响

　　变频器的安装步骤都大致类似，但也有一些生产厂家会对安装步骤和外界环境有一些特别的要求，下面给大家介绍变频器的一般安装步骤。首先要对变频器的主回路进行安装前的绝缘测试，其次是对控制回路进行安装前的绝缘实验。

　　变频器安装对环境的要求

　　接下来要对变频器的安装环境作一些要求和安排。具体如下：

　　（1）环境温度

　　一般适用在-10℃-40℃、湿变在底于90%的环境工作中。环境温度若高于40℃时候，每升高1℃，变频器应降额5%使用。

　　（2）安装现场的普通要求?

　　1）无腐蚀、无易燃易爆气体、液体

　　2）无灰尘、漂浮性的纤维及金属颗粒。

　　3）所安装场所的基础、墙壁应坚固无损伤、无震动

　　4）要避免阳光直射

　　5）无电磁干扰

　　（3）变频器的安装空间及通风?

　　变频器内部装有冷却风扇以强制风冷，为了使冷却循环效果良好，所以必须将变频器垂直安装。将多台变频器安装在同一装置或控制箱里时，为减少相互热影响，建议要横向并列安装。（http://www.diangon.com版权所有）

　　（4）变频器盖板的拆卸?

　　在安装中，需要对变频器进行测试、检查、接线等，这就需要对其盖板进行拆卸。要注意不同变频器的特点，根据他们的特点来安装。

　　（5）变频器的接线?

　　1）接线是否有误

　　2）电线的线屑，尤其是金属屑、短断头及其螺杆、螺母是否掉落在变频器内部

　　3）螺杆是否拧紧、电线是否有松动

　　4）端子接线的裸露部分是否与别的端子带电部分相碰，是否触及了变频器外壳。

　　（6）控制回路接线的注意事项?

　　1）控制回路与主回路的接线，以及与其他动力线、电力线应分开走线，并保持一定距离。

　　2）变频器控制回路中的继电器触点端子引线，与其他控制回路端子的连线要分开走线，以免触点闭合或断开时造成干扰信号。

　　3）为了防止噪声等信号引起的干扰，使变频器产生误动作，控制回路采用屏蔽线。

　　变频器接地方式

　　变频器正确接地时提高控制系统灵敏度、抑制噪音的重要手段，也是保障人身安全的需要。变频器接地时应注意以下几个问题：

　　1、接地端PE（有的标为E或G）的接地电阻应不大于4欧，且越小越好。PE端可以与外壳连接后接地。

　　2、接地导线的截面积应不小于2.5平方毫米，长度应控制在20M以内。接地必须牢固。

　　3、变频器的接地装置必须与建筑物防雷接地装置分开（5M以上），不能共用，以免雷击过电压损坏变频器；也应尽量不与动力设备的接地装置共用，以免引起干扰。

　　4、变频器的信号输入线是屏蔽层应接至PE上。

　　5、变频器与控制柜之间的接地应连通，如果实际安装有困难，可用铜芯线跨接。

　　6、接地线应当接于独立端子上，不要用螺钉压在外壳或地板上，接地点应尽量靠近变频器，接地线越短越好。

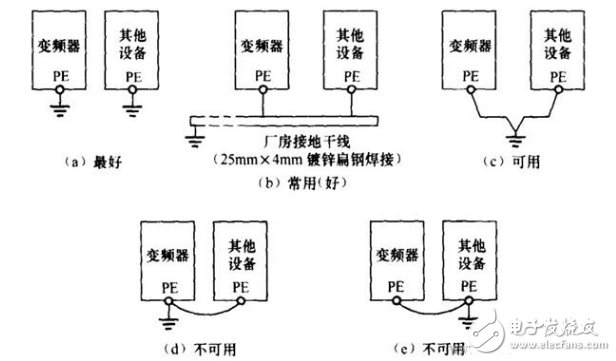

　　变频器与其他设备的接地方式如下图所示：

　　在保证变频器不误动作和人身安全的前提下，接地方式越简单、越节省越好。

　　图（a）所示为变频器和其他设备各采用独立的接地装置，这当然是最好的接地方式，但是这样做需要大量的刚才，一般不采用；图（b）所示为变频器和其他设备分别接于接地干线，这时常用的一种接地方式；图（c）所示为变频器和其他设备共同一个接地装置，此装置尽量靠近变频器侧，这种接地方式尚可用，器所耗钢材比（a）少一半；（d）、（e）所示为变频器和其他设备经过串接后再接止接地装置（或接地干线），其做法不妥，不但易引起干扰，而且一旦串接导线断开或连接不良，有的设备就失去了保护作用。
