稳压器是使输出电压稳定的设备。稳压器由调压电路、控制电路、及伺服电机等组成。当输入电压或负载变化时,控制电路进行取样、比较、放大,然后驱动伺服电机转动,使调压器碳刷的位置改变,通过自动调整线圈匝数比,从而保持输出电压的稳定。
稳压器的作用
稳压器是一种能自动调整输出电压的供电电路或供电设备,其作用是将波动较大和达不到电器设备要求的电源电压稳定在它的设定值范围内,使各种电路或电器设备能在额定工作电压下正常工作。
最初的电力稳压器是靠继电器的跳动稳定电压的。当电网电压出现波动时,电力稳压器的自动纠正电路启动,使内部继电器动作。迫使输出电压保持在设定值附近,这种电路优点是电路简单,缺点是稳压精度不高并且每一次继电器跳动换挡,都会使供电电源发生一次瞬时的中断并产生火花干扰。这对电脑设备的读写工作干扰很大,容易造成电脑出现错误信号,严重时还会使硬盘损坏。高质量的小型稳压器,大多采用电机拖动碳刷的方法稳定电压,这种稳压器对电器设备产生的干扰很小稳压精度相对较高。
稳压器工作原理
由于部分电器中含有线圈组件,在通电初期会产生阻碍电流的涡流,涡流的产生既会削弱到电器启动时的瞬时电压,导致启动缓慢,又会加强断路后产生的瞬时电压,可能产生火花损坏电路。此时便需要一个稳压器来保护电路的正常运行。
稳压器由调压电路、控制电路、及伺服电机等组成,当输入电压或负载变化时,控制电路进行取样、比较、放大,然后驱动伺服电机转动,使调压器碳刷的位置改变,通过自动调整线圈匝数比,从而保持输出电压的稳定。容量较大的稳压器,还采用电压补偿的原理工作。
稳压器的功率
1、稳压器所标输出功率是最大功率。家用电器的标称功率是指有功功率,而冰箱、空调、水泵等感性负载在启动瞬时间电流很大,因此电冰箱、空调、水泵按功率×(3~5倍)。
例如:3匹美的空调(220V用电)
1匹等于0.75千瓦×3匹=2.25千瓦×3倍负载启动电流=6.75千瓦以上稳压器适用。(美的维修装技师推荐选用8KVA稳压器)
2、以专业水电安装技师及工厂专业电工、工程师和稳压器使用功率算法:一般工业设备按额定功率至少乘以2倍以上使用功率,当使用在具备电机运转设备、大电流启动装置及冲击性负载设备上时,应选择3倍以上容量的稳压器,以免启动电流过大,供电线路降压而无法正常工作。
如:某一工厂的汽泵机(380V用电设备)某电机功率为7.5千瓦,然而它开始运转冲击作功时浪涌电流过到电机功率的3倍以上,所以必须选择大于其功率3倍的稳压器。
3、0.5KVA—3KVA稳压器选择输出电压110V时,则输入容量不能超过额定容量的40%,当输出端需110V和220V同时使用时输出容量应在额定容量的50%,以免过载。
稳压器选购要点
建议大家至少要选购比实际功率大三倍的稳压器,因为稳压器在实际工作中要克服市电的浪涌冲击和感性负载的起动冲击(如冰箱、空调、马达和电动机)。
1、稳压器用在感性负载时,由于感性负载有较大的瞬间起动电流,一般约为额定电流的3—5倍往往超过运行电流的9倍(如电冰箱、空调器、洗衣机、电扇、大型空调,印刷机,空压机,电梯,水泵等都属于感性负载),所以凡配用电动机、压缩机电器等感性负载的稳压器,都必须考虑其功率储备,要留有余量,就要预留足够的余量,避免负载开机时产生的冲击电流对稳压器造成即时的损害。如整厂使用稳压器,在启动机器时,应避免大功率感性负载同一时间启动,所以在选购稳压器时,应有1.5倍的预留容量单机配套的预留量应有3倍。
2、注意市电供电的电压值,是否超出所选购的稳压器规定的输入电压范围,三相电电压有否相差10V以上
3、在购机前,要考虑日后业务扩展,是否需要增加设备,稳压器是否需要预留扩展容量
4、无论是单机配套或整厂配套,选购的稳压器要预留一定的预留容量,避免稳压器百分百的负载率,稳压器的负载率一般达90%这样较为适宜。自动调压器的外形结构有台式、挂壁式、台壁两用式和落地式等几种,应根据安装放置的位置、主要用途,以及安装能力,选择不同的款式。
5、业内人士提示,在选择稳压器时,还要注意要选择品牌知名度高的产品,因为这些厂家质量可靠、服务周到;同时厂家是否有良好的售后服务,如产品质量执行三包等,也是消费者应注意的重要因素。
稳压器使用规范
1、接入市电(按照国家规定的左零右火接线标准)
①接入设备的输入导线线径必须保证≥25mm2铜芯线
②接入设备的输入,输出线卡镙丝必须拧紧
③输入、输出线不得接反
④设备前端不能以漏电保护器代替空气开关
2、接入负载
负载功率不能超出稳压电源的最大功率:例:50KVA.一般负载率为50KVA×0.8=40KW
①输出线路的所有线接口必须接紧,否则会因为电流较大造成线路发热,来影响有效功率。
3、开启稳压电源(严禁先开启负载,后开启稳压电源)
①请保证电脑显示器是关闭的情况下开启稳压电源。
②开启之前先测量输入电压值应在304V-456V之间。
③察看机器自带的输出电压表应为380V。
4、不要使用过高的负载;
5、请使用足够的电线;
6、请小心连接好输入电压和仪器设备的输出;
7、仪器设备与稳压器的输出电压要统一;
8、请选择好输入电压开关与电源电压一样;
9、如果保险丝烧坏,请核对负载设备;
10、要用同一定额的保险丝,不能使用非额定保险丝或电线;
11、安装在干燥通风的地方。
稳压器保养
稳压器是按用电设备的要求提供稳定输出电压的一种设备。主要有智能数控型、自耦调整型、大功率补偿型、开关型等种类。
稳压器日常保养要注意4点:
1、稳压器应放置在通风、干燥、无阳光直射、无腐蚀性气体的室内使用;
2、稳压器选用的功率应大于用电设备的总功率;
3、稳压器开关不宜作设备的总开关使用,应先打开稳压器开关,待有电源输出后,再依次从按功率小到大接上不同的用电设备,关机时从大到小关机,最后关上稳压器的开关;
4、稳压器的开关不宜频繁开启,每次开启的时间间隔应大于10秒,否则易造成称稳压器误保护,甚至于损坏。
稳压器安装方法
随着家里用电设备不断增多,稳压器的使用也越来越广泛。家用稳压器主要用来稳定电视、冰箱、空调等的电压。接下来教大家稳压器如何安装。
首先,将稳压器输入接到配电板上,并在用户配电板上安上符合本仪器功率保率的保险丝,以确保用电安全。
第二,将用电设备的电源接到本仪器的输出端子上,注意用电器的额定输入电压值应与稳压器的输出一致,切勿接错。
第三,先开启稳压器的电源开关,工作指示灯亮。观察电压表指示值是否正常。输出电压正常时,再开启用电设备电源开关,本稳压器即能自动调整电压,正常供电。
第四,当用电设备长期不用时,请关闭用电设备的电源开关,以减少耗电和延长稳压器的使用寿命。
第五,稳压器不得过载使用。市电电压较低时,输出容量减少,应相应减少稳压器负载。
第六,当选用电器有冰箱、空调、水泵等有电机运转的设备时,应选择3倍以上容量的稳压器,以免设备启动电流超过稳压器保险丝电流或过流保护断路器电流使稳压器保险丝熔断或断路器跳闸或压降太大而无法工作。
第七,与稳压器连接的导线应有足够载面,防止发热和减少压降。容量2KVA以上的稳压器采用端子连接,应选用单根铜质导线,并尽量拧紧端子螺丝,防止连接处发热。
第八,无论是单相或三相稳压器,在接好所有输入输出线后,应先关掉负载的电源开关,再开启稳压器,检查输出电压正常后,再开启负载的电源开关。

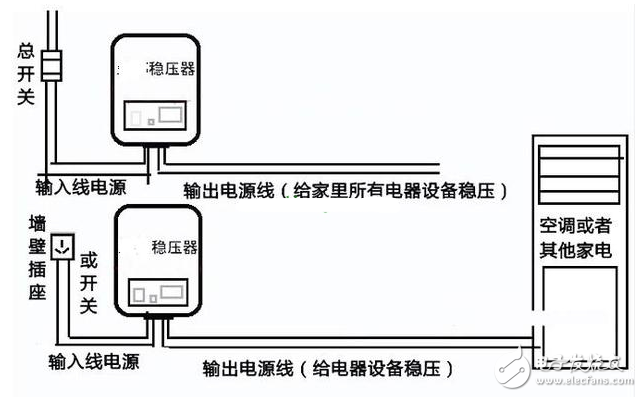

家用稳压器接线方法图解
1.打开包装,然后再检查一下外壳、电表、开关、指示灯、按钮、接线端子等有无损坏,无损坏的才能使用。
2.还需要将输入端插到配电板上,然后在用户配电板上安上符合本设备功率的保险丝,以确保用电安全。
3.就是需要将用电设备的电源接到本设备的输出端上,但是需要多注意一点的就是使用电器适用电压是220V还是110V,千万不要将其接错。
4.先开启稳压器的电源开关,然后按照工作指示灯再加上延时指示灯亮,无电输出,3-7秒后即送电,观察指示灯是否正常指示220V。输出电压正常(220V)左右时,再开启用电设备电源开关。
5.需要多注意的是当用电设备长期不用时,请一定要记得关闭用电设备的电源开关,还需要关闭稳压器的电源开关,这样的话,以免减少耗电和延长稳压器使用寿命。
6.稳压器不得过载使用。市电电压较低时,输出容量减少,应相应减少稳压器的负载。
7.如果要是用电器有冰箱、空调、水泵等有电机运转的设备时,应选择3倍以上的容量的稳压器,以免设备启动电流超过稳压器保险丝电流或过流保护断路器电流使稳压器保险丝熔断或断路跳闸而无法工作。
