集成电路命名方法及种类

集成电路命名方法及种类

1.我国集成电路的命名方法

根据国家标准GB3430一切的规定，集成电路的型号由以下五部分组成:

各部分表示方法的规定见表18-1 -表18-4 。

2. 关于集成电路型号的说明
集成电路的品种型号繁多，至今国际上对集成电路型号的命名尚无统一标准，各生产厂都按自己所规定的方法对集成电路进行命名。一般情况下，国外许多集成电路制造公司将自己公司名称的缩写字母或者公司的产品代号放在型号的开头，然后是器件编号、封装形式和工作温度范围。

现行国家标准对集成电路型号的规定，是完全参照世界上通行的型号制定的，除第一部分和第二部分外，其后的部分则与国际通用型号一致.其功能、引出端排列和电特性均与国外同类产品一致c 除国家标准的型号外.还会碰到以下形式的型号:

这类产品的电特性基本与国外同类品种代号的产品相一致，可以相互代换使用。
表18-5 列出了一些国内外集成电路生产厂家和它们的产品代号，供参考。

集成电路的种类相当多，集成电路按制作工艺来分可分为三大类，即半导体集成电路、膜集成电路及混合集成电路。半导体集成电路有双极型和场效应两大系列。双极型集成电路主要以TTL 型为代表， TTL 型集成电路是利用电子和空穴两种载流子导电的，所以叫做双极型电路。场效应集成电路是只用一种载流子导电的电路.这就是MOS电路。其中用电子导电的称为NMOS电路:用空穴导电的称为PMOS 电路;如果是用NMOS 和PMOS 复合起来组成的电路，则称为CMOS 电路。CMOS 集成电路是使用得最多的集成电路。

在电子设备中，通常把电路分为interwetten与威廉的赔率体系 电路和数字电路两大类.在模拟电路中信号为连续变化的物理量，在数字电路中信号为断续变化的物理量，因此集成电路按其功能不同又可分为模拟集成电路和数字集成电路两大类。模拟集成电路用来产生、放大和处理各种模拟信号，这类集成电路有运算放大器、集成稳压器、音响集成电路以及电视机用集成电路等。数字集成电路用来产生、放大和处理各种数字信号.这类集成电路有各种门电路、译码器、计数器、存储器、寄存器以及触发器等除了上述两类集成电路外，随着科学威廉希尔官方网站 的不断发展，还出现了许多数字电路和模拟电路混合的集成电路及使用更为方便的专用集成电路。

若按集成度来分,集成电路又可分为小规模、中规模、大规模及超大规模等四种类型集成50个以下元器件的为小规模集成电路.集成50 - 100 个元器件的为中规模集成电路.集成100 - 10000 个元器件的为大规模集成电路，集成10000 个以上元器件的称为超大规愤集成电路。

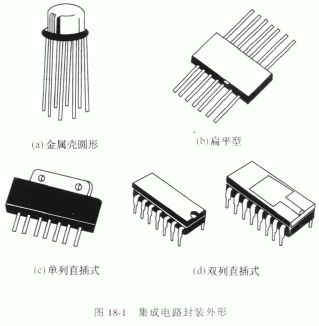

集成电路按封装外形来分，一般可分为金属壳圆形型封装、单列直插式封装、扁平型封装及双列直插式封装四类，如图18-1  所示。
