TVS瞬态干扰抑制器

瞬态干扰
瞬态干扰指交流电网上出现的浪涌电压、振铃电压、火花放电等瞬间干扰信号,其特点是作用时间极短,但电压幅度高、瞬态能量大。瞬态干扰会造成控制系统的电源电压的波动;当瞬态电压叠加在控制系统的输入电压上,使输入控制系统的电压超过系统内部器件的极限电压时,便会损坏控制系统内部的设备,因此必须采用抑制措施。


硅瞬变吸收二极管TVS（TRANSIENT VOLTAGE SUPPRESSOR）硅瞬变吸收二极管的工作有点象普通的稳压管,是箝位型的干扰吸收器件;其应用是与被保护设备并联使用。硅瞬变电压吸收二极管具有极快的响应时间(亚纳秒级)和相当高的浪涌吸收能力,及极多的电压档次。可用于保护设备或电路免受静电、电感性负载切换时产生的瞬变电压,以及感应雷所产生的过电压。 TVS管有单方向(单个二极管)和双方向(两个背对背连接的二极管)两种,它们的主要参数是击穿电压、漏电流和电容。使用中TVS管的击穿电压要比被保护电路工作电压高10％左右,以防止因线路工作电压接近TVS击穿电压,使TVS漏电流影响电路正常工作;也避免因环境温度变化导致TVS管击穿电压落入线路正常工作电压的范围。 TVS管有多种封装形式,如轴向引线产品可用在电源馈线上;双列直插的和表面贴装的适合于在印刷板上作为逻辑电路、I/O总线及数据总线的保护。


TVS的特性
TVS的电路符号和普通的稳压管相同。其电压-电流特性曲线如图1所示。其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。图2是TVS的电流-时间和电压-时间曲线。在浪涌电压的作用下,TVS两极间的电压由额定反向关断电压VWM上升到击穿电压VBR,而被击穿。随着击穿电流的出现,流过TVS的电流将达到峰值脉冲电流IPP,同时在其两端的电压被箝位到预定的最大箝位电压VC以下。其后,随着脉冲电流按指数衰减,TVS两极间的电压也不断下降,最后恢复到初态,这就是TVS抑制可能出现的浪涌脉冲功率,保护电子元器件的过程。当TVS两极受到反向高能量冲击时,它能以10~12s级的速度,将其两极间的阻抗由高变低,吸收高达数千瓦的浪涌功率,使两极间的电位箝位于预定值,有效地保护电子设备中的元器件免受浪涌脉冲的损害。TVS具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差小、箝位电压容易控制、体积小等优点,目前已广泛应用于家用电器、电子仪表、通讯设备、电源、计算机系统等各个领域。

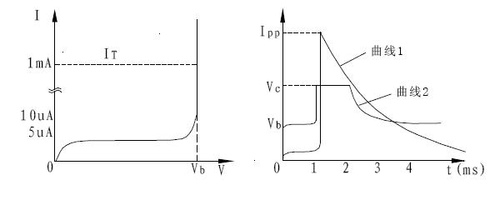

TVS的特性曲线

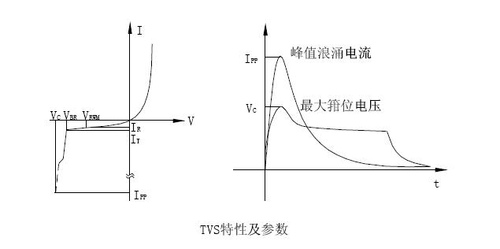

TVS的特性及参数

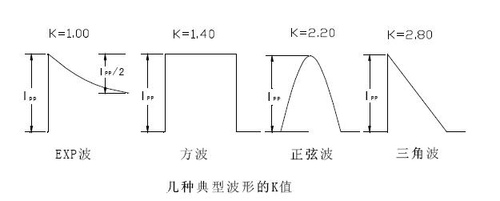

几种典型波型的K值

 TVS的分类TVS器件按极性可分为单极性和双极性两种;按用途可分为通用型和专用型;按封装和内部结构可分为：轴向引线二极管、双列直插TVS阵列、贴片式和大功率模块等。轴向引线的产品峰值功率可以达到400W、500W、600W、1500W和5000W。其中大功率的产品主要用在电源馈线上,低功率产品主要用在高密度安装的场合。对于高密度安装的场合还可以选择双列直插和表面贴装的封装形式。


TVS的选用1.确定待保护电路的直流电压或持续工作电压。如果是交流电，应计算出最大值，即用有效值*1.414。
 2.TVS的反向变位电压即工作电压（VRWM）--选择TVS的VRWM等于或大于上述步骤1所规定的操作电压。这就保证了在正常工作条件下TVS吸收的电流可忽略不计,如果步骤1所规定的电压高于TVS的VRWM ,TVS将吸收大量的漏电流而处于雪崩击穿状态，从而影响电路的工作。
3.最大峰值脉冲功率：确定电路的干扰脉冲情况,根据干扰脉冲的波形、脉冲持续时间,确定能够有效抑制该干扰的TVS峰值脉冲功率。
4.所选TVS的最大箝位电压（VC）应低于被保护电路所允许的最大承受电压。
5.单极性还是双极性-常常会出现这样的误解即双向TVS用来抑制反向浪涌脉冲，其实并非如此。双向TVS用于交流电或来自正负双向脉冲的场合。TVS有时也用于减少电容。如果电路只有正向电平信号，那麽单向TVS就足够了。TVS操作方式如下：正向浪涌时,TVS处于反向雪崩击穿状态；反向浪涌时，TVS类似正向偏置二极管一样导通并吸收浪涌能量。在低电容电路里情况就不是这样了。应选用双向TVS以保护电路中的低电容器件免受反向浪涌的损害。
6.如果知道比较准确的浪涌电流IPP，那么可以利用VC来确定其功率，如果无法确定功率的概范围，一般来说，选择功率大一些比较好。
7.对于数据接口电路的保护,还必须注意选取具有合适电容C的TVS器件。
8.其他需注意事项
---根据用途选用TVS的极性及封装结构。交流电路选用双极性TVS较为合理;多线保护选用TVS阵列更为有利。
---温度考虑瞬态电压抑制器可以在－55℃~＋150℃之间工作。如果需要TVS在一个变化的温度下工作,由于其反向漏电流ID是随温度增加而增大;功耗随TVS结温增加而下降,从＋25℃到＋175℃,大约线性下降50％;击穿电压VBR随温度的增加按一定的系数增加。因此,必须查阅有关产品资料,考虑温度变化对其特性的影响。
TVS管在使用中应注意的事项
---对瞬变电压的吸收功率(峰值)与瞬变电压脉冲宽度间的关系。手册给的只是特定脉宽下的吸收功率(峰值),而实际线路中的脉冲宽度则变化莫测,事前要有估计。对宽脉冲应降额使用。
---对小电流负载的保护,可有意识地在线路中增加限流电阻,只要限流电阻的阻值适当,不会影响线路的正常工作,但限流电阻对干扰所产生的电流却会大大减小。这就有可能选用峰值功率较小的TVS管来对小电流负载线路进行保护.
---对重复出现的瞬变电压的抑制,尤其值得注意的是TVS管的稳态平均功率是否在安全范围之内。
---降额使用
作为半导体器件的TVS管,要注意环境温度升高时的降额使用问题。特别要注意TVS管的引线长短,以及它与被保护线路的相对距离。当没有合适电压的TVS管供采用时,允许用多个TVS管串联使用。串联管的最大电流决定于所采用管中电流吸收能力最小的一个。而峰值吸收功率等于这个电流与串联管电压之和的乘积。
---TVS管的结电容是影响它在高速线路中使用的关键因素,在这种情况下,一般用一个TVS管与一个快恢复二极管以背对背的方式连接,由于快恢复二极管有较小的结电容,因而二者串联的等效电容也较小,可满足高频使用的要求。


TVS在电路中的应用

1.TVS用于交流电路

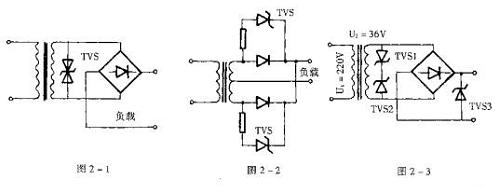

图2-1是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。TVS的箝位电压不大于电路的最大允许电压。
图2-2所示是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿，选用TVS必须是和整流管相匹配。
图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS，用以保护整流电路及负载中的元器件。TVS3保护整流以后的线路元件，如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×√2 来选择，其它参数依据电路中的具体条件而下。

TVS在电路应用中的典型例子

交流电路应用举例：
      直流线路采用单向瞬变电压抑制二极管，交流则必须采用双向瞬变电压抑制二极管。交流是电网电压，这里产生的瞬变电压是随机的，有时还遇到雷击（雷电感应产生的瞬变电压）所以很难定量估算出瞬时脉冲功率PPR。但是对最大反向工作电压必须有正确的选取。一般原则是交流电压乘1.4倍来选取TVS管的最大反向工作电压。直流电压则按1.1—1.2倍来选取TVS管的最大反向工作电压VRWM。

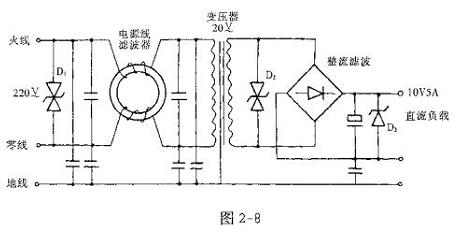

微机电源采用TVS作线路保护的原理图

如上图给出了一个微机电源采用TVS作线路保护的原理图，由图可见：

1.  在进线的220V~处加TVS管抑制220V~交流电网中尖峰干扰。
2.  在变压器进线加上干扰滤波器，滤除小尖峰干扰。
3.  在变压输出端V~=20V处又加上TVS管，再一次抑制干扰。
4.  到了直流10V输出时还加上TVS管抑制干扰。

其中：双向TVS管D1的VRWM=220V~×1.4=308V左右
双向TVS管D2的VRWM=20V~×1.4=28V左右
单向TVS管D3的VRWM=10V~×1.2=12V左右

      经过如上四次抑制，变成所谓的“净化电源”，还可以加上其它措施，更有效地抑制干扰，防止干扰进入计算机的CPU及存贮器中，从而提高微机系统的应用可靠性。

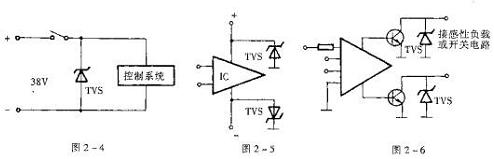

2.TVS用于直流电路：图2-4所示TVS并联于输出端，可有效地保护控制系统。TVS的反向工作电压应等于或略高于直流供电电压，其它参数根据电路的具体条件而定。
图2-5所示为两个单向TVS连接在电源线路中，用以防止直流电源反接或电源通、断时产生的瞬时脉冲使集成电路损坏。当电路连接有感性负载，如电机、断电器线圈、螺线管时，会产生很高的瞬时脉冲电压，
图2-6中的TVS可以保护晶体管及逻辑电路，从而省去了较复杂的电阻/电容保护网络。

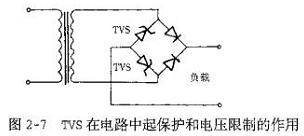

图2-7电路中TVS起保护和电压限制的作用。

TVS用于直流电路-1

TVS用于直流电路-2

直流电中选用举例：
整机直流工作电压12V，最大允许安全电压25V（峰值），浪涌源的阻抗50MΩ，其干扰波形为方波，TP=1MS ，最大峰值电流50A。 选择：
1、先从工作电压12V选取最大反向工作电压VRWM为13V，则击穿电压V(BR)=VRWM/0.85=15.3V

2、从击穿电压值选取最大箝位电压Vc(MAX)=1.30×V(BR)=19.89V，取 Vc=20V

3、再从箝位电压VC和最在峰值电流IP计算出方波脉冲功率： PPR=VC×IP=20×50=1000W

4、计算折合为TP=1MS指数波的峰值功率，折合系数K1=1.4，

PPR=1000W÷1.4=715W

从手册中可查到1N6147A其中PPR=1500W，变位电压VRWM=12.2V，击穿电压V(BR)=15.2V，最大箝位电压Vc=22.3V，最大浪涌电流IP=67.3A。可满足上述设计要求，而且留有一倍的余量，不论方波还是指数波都适用。

日益严厉的认证的标准与日益降低的产品成本要求每一个研发人员对自己负责的产品有着宽裕的解决方案.TVS是个不错的选择.但根据冒冒自己的经验:TVS并不能完全改善PCB孱弱的体质,特别在ESD方面的抑制能力.总而言之:有一个好的电子设计工程师加上一个出色的Layout工程师,你用到TVS的机会就很少了。
