编码：用代码表示特定对象的过程。例：商品条形码、键盘编码器。
编码器：实现编码的逻辑电路。
二进制编码原则：用n位二进制代码可以表示个信号
则，对N个信号编码时，应由来确定编码位数n。
提问：101键盘编码需要几位二进制代码？
6.3.1 二进制编码器
一、二进制编码器：用n位二进制代码对个信号进行编码的电路。
二、电路图：所下图所示为3位二进制编码器。
输入：I0～I7为8个需要编码的信号
输出：Y2、Y1、Y0为三位二进制代码
由于该编码器有8个输入端，3个输出端，故称8线一3线编码器。

三、输出逻辑函数

提问：为什么I0 未画在图中，且未出现在表达式中？
或者：一般编码器输入的编码信号为什么是相互排斥的？
编码器在任何时刻只能对一个输入信号进行编码，不允许有两个或两个以上的输入信号同时请求编码，否则输出编码会发生混乱。这就是说，I0 、I1 ……I7 这8个编码信号是相互排斥的。在 I1～I7 为0时，输出就是 的编码，故 未画。

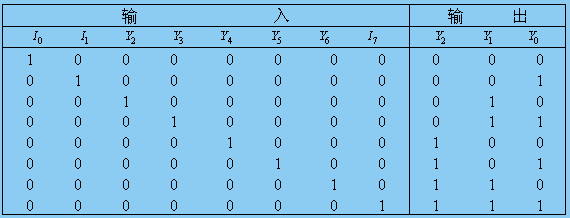

四、真值表。

五、分析
输入信号为高电平有效（有效：表示有编码请求）
输出代码编为原码（对应自然二进制数）
6.3.2 二一十进制编码器
提问：为什么要用二一十进制编码器？
人们习惯用十进制，而数字电路只识别二进制，则需要相互转换。
例如：键盘编码器
一、二一十进制编码器：将0～9十个十进制数转换为二进制代码的电路。
二、逻辑电路图
需要编码的10个输入信号：I0～I9
输出4位二进制代码：Y3、Y2、Y1、Y0

三、输出逻辑函数

四、真值表。

五、分析
当编码器某一个输入信号为1而其它输入信号都为0时，则有一组对应的数码输出，如 I7＝1时，Y3 Y2 Y1 Y0＝0111。输出数码各位的权从高位到低位分别为8、4、2、1。因此，图6.3.2所示电路为8421BCD码编码器。由表6.3.2可看出，该编码器输入 I0～I9 这10个编码信号也是相互排斥的。
6.3.3 优先编码器
提问：若多个信号同时有效，以上编码器能否正常工作？如何克服？
一、优先编码器：允许同时输入数个编码信号，而电路只对其中优先级别最高的信号进行编码。
优先级别高的编码器信号排斥级别低的。
优先权的顺序完全是根据实际需要来确定的。

二、MSI器件：二—十进制优先编码器CT74LS147，又称为10线－4线优先编码器

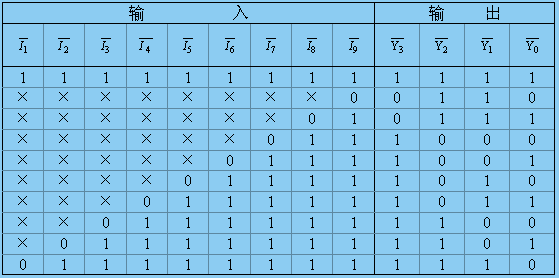

1．真值表

2．逻辑功能分析
根据CT74LS147的真值表（编码表）说明其逻辑功能：
⑴ 数码输出端：，为8421BCD码的反码。
⑵ 编码信号输入端：
① 输入低电平0有效，这时表示有编码请求
输入高电平1无效，表示无编码请求
② 优先级别：，其余依次类推，的级别最低。
当=0时，其余输入信号不论是0还是1都不起作用，电路只对进行编码，输出=0110，为反码，其原码为1001。其余类推。
③没有 ，这是因为当都为高电平1时，输出＝1111，其原码为0000，相当于输入 。因此，在逻辑功能示意图中没有输入端 。
