如何在Word中怎么样画电路图？

编制物理试卷时，很多人认为用Word画图困难，喜欢用windows自带的画图程序画图，或者在纸上用尺规画好图后，再用扫描仪扫描。本人根据多年使用Word的经验认为，使用windows 自带的画图程序画图或者用扫描仪扫描作图固然方便，但产生的图形不是矢量图形，在图形缩放的过程中会使图形和字体变得模糊，影响试卷的阅读和美观，而且生成的文件体积较大，而采用预先制造“预制件”的方法用Word画出来的图形是矢量图，不仅具有美观、体积小、无论怎样缩放仍然十分清晰的特点，而且作图的速度非常的快，不仅比用windows 自带的画图程序画图快，而且比在纸上用尺规作图还要快。关于试卷的文字编排有很多的专业书籍介绍，我就不再详述，只是结合自己使用Word的经验来说明如何在1分钟内画好电路图。（作图前，需要左键单击“绘图（D）”再单击“绘图网格”将其中的“水平间距”（Z）和“竖直间距（V）”中的数值设为最小。）
一，制造“预制件”。
所谓“预制件”，就是把电源、电灯、电流表、电压表等元件的符号和实物图预先用Word里的绘图工具画好，储存为一个Word文件，以后画图时通过复制即可达到快速画图的目的。下面我以比较复杂的电流表的电路符号和实物简图为例,说明画“预制件”的过程。
（1）电流表符号的画法。单击“绘图”工具里的“椭圆,”然后按住“shift”键，画出一个大小适中的正圆，选取这个圆，再单击“填充颜色”，弹出对话框，选中“白色”，线条颜色默认为黑色即可（一定要选择白色，以便以后能盖住“导线”，“预制”别的元件也是一样的）；单击绘图工具栏中的“文本框”，当指针变成叉丝时，画出一个大小适中的文本框并在里面输入字母“A”（如果要输入“A1”，先输入“A1”，再选中“1”后单击“格式”栏中的“x2”即可) ，右键单击文本框，弹出右键菜单，然后选择“设置文本框格式”，在弹出的设置文本框格式菜单中选择“文本框”，然后再在弹出的菜单中把“内部边距”中上、下、左、右均改为0厘米，再把文本框缩小到最小；选择文本框，再单击“填充颜色”，弹出对话框，选中“无填充颜色”（如果选择白色，容易遮盖文字或图形），单击“线条颜色”选择“无线条颜色”；接下来同时选中“圆”和文本框“A”，（单击绘图工具栏中的“选择对象”就是那个白色指针，然后按住左键把需要选中的对象纳入指针画出的虚线框即可全部选中；或者按住“ctrl”键，然后分别单击要选中的对象也可），单击“绘图（D）”再选择“对齐与分布”，再连续选择“水平居中”和“垂直居中”；接下来在“圆”和文本框“A”同时选中的情况下，右键单击被选中的文本框和圆，在弹出右键菜单，选择“组合”，这样电流表的符号的“预制”就大功告成了。
（2）电流表的实物（简图）的画法。

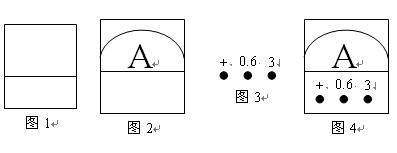

单击绘图工具栏中的“矩形”，画出一大一小的两个矩形，使小矩形与大矩形的下部分重合如图1（中间的横线不要画直线，这样不如画两个矩形容易调整，以后画电路图也是一样的），单击“自选图形（U）”，在弹出的菜单中选择“基本形状（B）”，再在各种图形中选择“弧形”，然后画出一个适当的半圆并放到矩形的上部；再在一个文本框中输入一个适当字号的“A”，文本框的填充色和线条颜色均选择无色，然后放进矩形的上部分（如果“A”不在中间，可以同时选中矩形和“A”，然后使他们“水平居中”）如图2。选择绘图工具栏中的“椭圆”工具画出一个椭圆，然后右键单击所画椭圆，在弹出的菜单中，选择“设置自选图形格式”，在在弹出的菜单中单击“大小”，然后把弹出的菜单里的“高度”和“宽度”值都设为0.2厘米，再使它的“填充颜色”和“线条颜色”都为黑色，于是做成一个“黑点”；将刚才做出的这个“黑点”（接线柱）再复制两个，将三个黑点水平等距排好，再在三个文本框里分别输入“+”、“0.6”、“3”（文本框的填充色和线条颜色均为无色），并分别放在每个黑点的上面，然后全部选中，再 “组合”在一起，,如图3，最后将图3放入下面的矩形中，再将整个图形“组合”，如图4所示，这就画成了电流表的简图。
（3）其余的电路符号和实物图的画法大同小异。将图形的“预制件”全部做好以后，放到一个Word文档中保存好备用（应该养成平时看到别人好的图复制下来的习惯，这样可以节约很多的时间，同时也可以学习别人好的画图方法）。其它的力学、热学、光学的图形“预制”的道理完全一样
二，画图
（1）需要画电路图时，先打开储存有“预制件”图形的文件，就在那个文件的下面空白部分画图。例如要画的电路如图5所示，先单击绘图工具栏中的“矩形”，画出三个矩形如图6放置（除非特别需要不要用直线工具画，那样不如这样容易调整），然后在按住“ctrl”键的同时，将原来画的电灯、电流表等符号的“预制件”按住左键拖到适当的地方（这实际是一个复制的过程），最后“组合”在一起，再复制到你需要的地方即可，这样非常的快捷，通常只要一分钟。（如果出现电路符号不能盖住导线的这种情况，只要选中这个符号单击右键，再弹出的快捷菜单中选中“叠放次序”再选中“置于顶层”即可。L1L2是预先输入在“无填充颜色”和“无线条颜色”的文本框中再与灯泡符号“组合”在一起的。）
（2）需要画电路实际连接图时，按住“ctrl”键，把需要的图形拖（复制）到适当的位置，如图7，再单击绘图工具栏中的“自选图形（U）”，在弹出的菜单中选中“线条”中的“自由曲线”，此时指针变成叉丝，然后在接线柱之间画（连接）导线，划完一根，再画另一根，最后把所有的电路元件和导线“组合”在一起，电路的实际连接简图就完成了，如图8。
