光学头光学系的设计
DVD光学头主要包括对物透镜驱动系ACT(ACTUATOR)和光学系,对物透镜驱动系有两个功能,一个是把从半导体激光器发出的激光聚焦在光盘的信息面上,(即聚焦focusing),另一个是使光束在轨道上并追随轨道(即寻轨tracking),因为聚焦是对于光盘的面振动,以1μm以下的误差来追随,设计聚焦伺服驱动线圈时,必须使驱动线圈的加速度超过光盘面振动的加速度.寻轨驱动线圈是以0.1μm以下的误差对轨道进行追随,设计中特别要注意的是防止对高频的机械共振.
设计一般是以光盘的国际标准为目标值,要考虑到光盘的面振动,光学头的装配误差,光学头的移动误差,主轴电机的轴振动,光盘的放置误差等诸多因素.具体的结构,主要有轴转动型,弹性线材支持型等.ACT的基本特性可以看成有弹簧的进退结构,驱动是由线圈和电磁回路构成.具体设计时,有PMESH、PMAG等计算机辅助设计软件.
以下主要介绍DVD光学头的光学系的设计.
成像光学系
成像光学系的设计，无非是满足聚集后的光斑点足够小，以便能准确读出光盘上信息.光斑的直径 ω=k×（λ/NA）,系数k与对物透镜入射光强分布有关,光强分布越接近均一分布,k值越小.在相同数值孔径NA的条件下，若想得到最小聚集光斑，
a. 入射光波面收差小.
b. 入射光强分布均一。
对于a，应力求使每个光学部品有最小的像差，对于b，因为从LD发出激光为发散光，经准直后，光强分布为高斯分布。如果只利用中心部的激光，可以较接近均一分布，但是对LD光能量的利用率低下，可能得不到到达盘面所要求的能量，因此要折中考虑这相矛盾的两个要求，定出横向对物透镜利用光强分布百分比Rx（Rim intensity X），纵向利用光强分布百分比Ry（Rim intensity Y），这两个条件是设计光学系的依据。
激光二极管LD（Laser Diode）
LD是光学头中的发光器件，它发出光的特性决定了光头的结构、特性。
a.基本特性
只读型DVD光头用LD一般 ＝635nm或650nm，它的激光共振阈值电流一般为40mA左右，工作电流（即LD出射激光能量约3mW时，为50mA左右，各制造商极力减少其工作电流，以使其工作在较低温度下，因为温度变化（升高）会使其发出激光波长发生漂移，在设计光头时应尽量使其得到良好散热。
b.偏光性
LD发生的激光，多为不完全的线性偏光,在设计PBS时要考虑线性偏光的方向性.
c.放射角及非点间隔
从LD半导体激光共振腔中发出的发散激光，从水平和垂直方向来看，并不是从同一点发出，水平发射点和垂直发射点之间的距离，称为非点间隔，它使从LD发出的激光波面产生非点象差。
由于从LD放出激光为发散光，并且水平与垂直方向发散角不同分别为θ⊥和θ∥，整形透镜和准直透镜设计要以θ⊥和θ∥为依据。
d.发振方式和高频叠加及RIN
相对噪音强度RIN是评价LD的一个重要指标，
RIN=(△P/P)2/△f(单位Hz-1)
其中△P是LD射出光的交流成分，P是直流成分，△f是测量的频带宽度。
多模方式的LD一般RIN较低，但抗反射光干扰能力强，驱动电流不需叠加高频，对于单模方式发光LD，反射光对光信号影响很强，必须对驱动电流叠加高频，一般约在500──700MHZ范围内。
e.内藏光电二极管PD（photo diode）
LD内部为了使出射光能量保持一定，一般内藏光电二极管PD，做APC（auto power control）用。
准直透镜

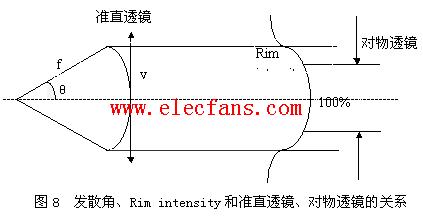

准直透镜是把LD发出的发散光转换成平行光,它由以下3个条件决定它的焦距f：
a. 对物透镜纵向的光强分布Ry。
b. 对物透镜直径φ。
c. LD的垂直放射角θ⊥
由高斯光强分布公式:
可以计算出准直透镜的焦距f。再由
a.准直透镜的焦距f。
b.对物透镜要求的光束直径.
c.公式 光束直径＝（对物透镜直径）＋（光盘偏心量）＋〔裕量〕
2f·NA=光束直径
可以求出准直透镜的数值孔径NA.
3.1.3整形棱镜
由于DVD使用的激光波长短，所以对光波面象差要求严，所以尽量使用LD发光的中间部分，即波面收差较小的部分，同时还要考虑光能的利用效率。这样就与一般的CD用光头不同。需要整形棱镜，它的作用是把椭圆形的平形光，变换成正圆形的平行光（如图），
根据以下4个条件，可以求出整形棱镜的整形倍率m及顶角:
a.对物透镜要求的横向光强分布Rx.
b.对物透镜的直径φ。
c. LD纵向放射角θ∥。
d. 准直透镜的焦距f。
偏光分光棱镜PBS
偏光分光棱镜的作用。是把从LD的出射光和从光盘的反射光分离，一是以便使反射光不回到LD的激光的共振腔，使出射激光不产生噪音，二是使反射回来的带有信息的反射激光束可以有最小的损失，首先使Q面滤掉入射光A的P线性偏光以外的成份，使之成为纯粹的P线性偏光，此外还必须使Q面对P线性偏光全透过，S线性偏光全反射。
对物透镜
对物透镜的设计，必需依赖于光盘的厚度，如果光盘的厚度与设计值不符，将会产生球面像差，使聚集特性变坏，这也就是为什么用于光盘厚0.6mm的DVD用对物透镜读不出光盘厚1.2mm的CD光盘信号的理由。
由DVDbook规定NA＝0.6，半径一般R＝2mm
fobj=2R/2NA=3.33(mm)
一般只读型用功率较小，使用注塑非球面光学树脂即可，而记录型用功率较大，一般用多组光学玻璃透镜组合而成，对成像系的各部品的像差一定要严格控制.
伺服系
聚焦伺服（Forcs Svero）
FES聚焦伺服误差信号（Forcs Error Single）的取得，有多种方式，例如非点象差法、刀刃法、双刀刃法等，这里只采用光学系比较简单,应用较广的非点象差法。

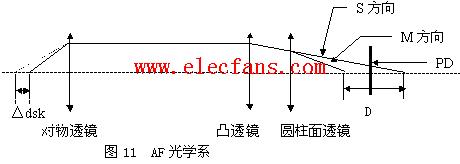

自动焦距AF（auto force）光学系配置如图:
凸透镜
凸透镜焦点和圆柱面透镜的焦点之间的距离称为焦点间隔D，光盘上的检出范围是△dsk，检出范围越大，敏感度越低，但伺服越不易脱轨，反之检出范围越小，敏感度越高，但伺服易脱轨，D和△dsk是在设计焦点伺服误差检出系之前要确定的两个值，是设计的依据.
β是凸透镜焦点和圆柱面透镜两透镜之间的横倍率，有如下公式：
2β2＝D/△dsk
FAF=βfobj
这样就可以求出凸透镜的焦距FAF。
3.2.1.2.圆柱型透镜
对于入射光A，m方向的光在S方向的光距离D之前相交于光轴，这样可以求出圆柱透镜的j（power）.
其中凸透镜的屈光率为n1，厚为d1，圆柱透镜屈光率为n2厚为d3两透镜距离为e2， j为透镜之Power，入为波长，其它如上图所示，由以下公式可以求出圆柱透镜的曲率半径:
j=1/F
e=nd
an=an-1＋h n-1j n-1
hn= h n-1－en-1an
3. 2.2.光电二极管PD（Photo Diodo）的位置及PD形状设计。
PD附近的光路图及PD的位置如下图(a为入射光高,F1是AF系凸透镜的焦距,F2是圆柱面透镜焦距,x是PD的位置):
a.PD的位置
PD的位置必须在聚焦时m 、 s方向的光斑长度相同,即 b=b`,有如下关系:
a/b=F1/(d-x)
a/b`=F2/x
可求出PD的位置.
b.PD的尺寸
普通CD用4分割PD之间间隔一般是10mm ，但DVD为提高精度一般为5mm 。由以上图中的关系，可以容易的求出所需PD的大小。
3.3. 信号取出系
从光盘面返回的带有信息的反射光，首先在PBS处全反射，然后在分光棱镜处分为伺服用光和信号用光，一般为30％和70％。信号用PD前的聚光透镜，可以很容易的由以下公式求出。
j=1/F
a=an-1＋h n-1j n-1
3.4 公差
在系统设计完成后，还必需讨论系统的公差，其中包括各部品的加工误差和组装误差。其中要讨论的是各加工误差或组装误差对光学头中某项要求指标所产生的影响,是否在许可范围内.
3.4.1.各部品的加工误差
a· 整形棱镜的公差
整形棱镜公差的评价标准是水平方向的Rim intensity变化在 ±1％以内，其中变化参数为：
1.光学玻璃屈折率的变化。
2.LD激光波长的变化（对屈折率有影响）。
3. 对整形棱镜入射角的变化。
4. 整形棱镜顶角的变化。
5. 准直透镜焦点距离的变化。
6. LD出射光放射角的变化。
首先从规格书、加工精度或调整精度中求出以上各项的变化量,再求出Rim intensity对应各项变化量的变化量,就可以根据公式
σ=?(e12+ e22+…+en2)/(N-1)?-1/2
求出公差.en为某项变化引起Rim intensity变化的量，σ为Rim intensity的公差。
b·伺服系公差
评价标准是非点距离在设计值的5％以内,光盘的检出范围也在设计值的5％以内。
变化值为：
1. 凸透镜第一面的曲率半径误差；
2. 凸透镜第二面的曲率半径误差；
3. 圆柱型透镜第一面的曲率半径误差；
4. 圆柱型透镜第二面的曲率半径误差；
5. 凸透镜和圆柱型透镜之间距离。
3.4.2.AF系组装公差
评价标准是检出范围之内光束的移动量不超过PD的不感带值。
变化参量：
1. 圆筒（误差检出系中凸透镜和圆柱形透镜在同一圆筒中）偏心。
2. 圆筒倾斜。
3. 凸透镜偏心。
4. 凸透镜倾斜.
5. 圆柱透镜偏心。
6. 圆柱透镜倾斜。
公差可以对光学头在物理上有一个定量的评价.
3.5光学头的评价
光学头的评价一般在物理上测量光斑的强度分布和大小,在电特性上测量FE、TE、Eye pattern和Jitter等..
以上主要是光学头光路的设计，对于光路中各光学部品所附着的框体，在设计上也有一定的要求，例如平面精度，可调整性，散热性,刚性，振动响应特性等。
光学头根据使用的需要（例如如用于Disco man的小型光学头，用于车载的抗恶劣环境的特殊光学头，用于DVD－R，DVD－RAM的大功率的光学头等），设计的侧重点不同。但基本设计原理大体相同。
光学头的组装、调整也非常重要.在筐体设计中要考虑光学头某些部品的可调整性,一般调整时采用用CCD摄像机监看的光学滑轴.某些时候为了测量波面相差,也要用到干涉仪.
DVD光学头结合了半导体、激光、光学、控制、机械等几个领域最新威廉希尔官方网站
，是DVD光盘装置中的最重要部件之一。
