n数据链路层协议分类
1.面向字符的链路层协议
Ø ISO的IS1745，基本型传输控制规程及其扩充部分（BM和XBM）
Ø IBM的二进制同步通信规程（BSC）
ØDEC的数字数据通信报文协议（DDCMP）
Ø PPP
2.面向比特的链路层协议
Ø IBM的SNA使用的数据链路协议SDLC（Synchronous Data Link Control protocol）；
Ø ISO修改SDLC，提出HDLC（High-level Data Link Control）；
一、 高级数据链路控制规程HDLC
n 1976年，ISO提出HDLC（High-level Data Link Control）
nHDLC的组成
Ø帧结构
Ø规程元素
Ø规程类型 语义
Ø 使用HDLC的语法可以定义多种具有不同操作特点的链路层协议。
nHDLC的适用范围
Ø计算机 —— 计算机
Ø计算机 —— 终端
Ø终端 —— 终端
n
n 数据站（简称站 station），由计算机和终端组成，负责发送和接收帧。HDLC涉及三种类型的站：
Ø 主站（primary station）：主要功能是发送命令（包括数据），接收响应，负责整个链路的控制（如系统的初始、流控、差错恢复等）；
Ø 次站（secondary station）：主要功能是接收命令，发送响应，配合主站完成链路的控制；
Ø 组合站（combined station）：同时具有主、次站功能，既发送又接收命令和响应，并负责整个链路的控制。
nHDLC适用的链路构型
非平衡型
n点 — 点式

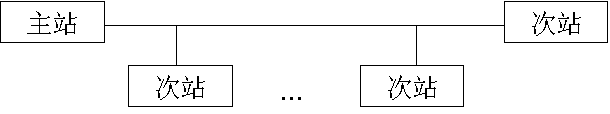

多点式
n 适合把智能和半智能的终端连接到计算机。
Ø 平衡型

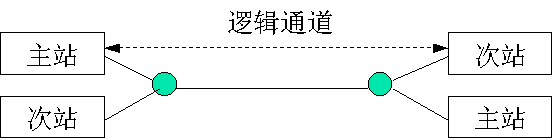

n 主站 — 次站式
n组合式
适合于计算机和计算机之间的连接
nHDLC的基本操作模式
Ø正规响应模式 NRM（Normal Response Mode）
n 适用于点 — 点式和多点式两种非平衡构型。只有当主站向次站发出探询后，次站才能获得传输帧的许可。
Ø 异步响应模式 ARM（Asynchronous Response Mode）
n 适用于点 — 点式非平衡构型和主站 — 次站式平衡构型。次站可以随时传输帧，不必等待主站的探询。
Ø异步平衡模式 ABM（Asynchronous Balanced Mode）
n 适用于通信双方都是组合站的平衡构型，也采用异步响应，双方具有同等能力。

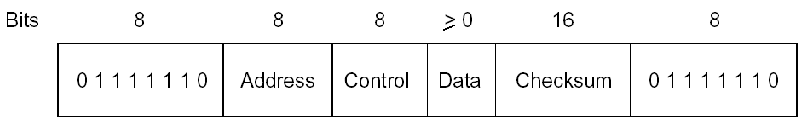

HDLC 的帧结构
n 定界符——n01111110
n空闲的点到点线路上连续传定界符
n地址域（Address）
n多终端线路，用来区分终端；
n 点到点线路，有时用来区分命令和响应。
n若帧中的地址是接收该帧的站的地址，则该帧是命令帧；
n若帧中的地址是发送该帧的站的地址，则该帧是响应帧。
n 控制域（Control）
n 序号
n 使用滑动窗口威廉希尔官方网站 ，3位序号，发送窗口大小为7
n 确认
n 其它
n 数据域（Data）
n 任意信息，任意长度（上层协议SDU有上限）
n 校验和（Checksum）
n CRC校验
n 生成多项式：CRC-CCITT
n帧类型
n 信息帧（Information）完成信息的传送。
n监控帧（Supervisory）差错控制和流量控制。
n无序号帧（Unnumbered）链路管理。
n 控制域
n
n 序号（Seq）
n 使用滑动窗口威廉希尔官方网站 ，3位序号，发送窗口大小为7
n 捎带确认（Next）
n 捎带第一个未收到的帧序号，而不是最后一个已收到的帧序号
n 探询/结束 P/F位（Poll/Final）
n 命令帧置“P”，响应帧置“F”。有些协议，P/F位用来强迫对方机器立刻发控制帧；
n 多终端系统中，计算机置“P”，允许终端发送数据；终端发向计算机的帧中，最后一个帧置为“F”，其它置为“P”。
n 类型（Type）
n “0”表示确认帧 RR（RECEIVE READY）；
n “1”表示否定性确认帧 REJ（REJECT）。
n “2”表示接收未准备好 RNR（RECEIVE NOT READY）
n “3”表示选择拒绝 SREJ（SELECTIVE REJECT）
nHDLC和ADCCP允许选择拒绝，SDLC和LAPB不允许。
n 无序号帧
n 可以用来传控制信息，也可在不可靠无连接服务中传数据。
n 无序号确认UA（Unnumbered Acknowledgement）
n 对控制帧进行确认，用于确认模式建立和接受拆除命令。
n UI（Unnumbered Information）
nHDLC的功能组合
n 三种站，两种构型，三种操作模式，以及规程元素中定义的各种帧的各种组合产生多种链路层协议。
n HDLC定义了选择构成链路层协议的良序结构：
n 选择站构型 ——> 基本操作模式 ——> 基本帧种类 ——> 12种任选功能 ——> 得到协议n
n点到点通信的两种主要情形
n 路由器到路由器（router-router leased line connection）

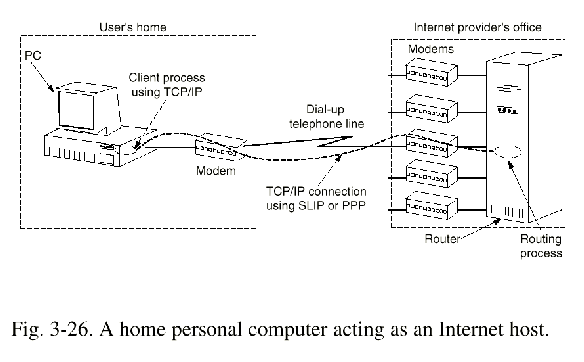

n 通过modem拨号上网，连到路由器或接入服务器（Access Server）（dial-up host-router connection）
二、SLIP —— Serial Line IP
- 新版本提供TCP和IP头压缩威廉希尔官方网站 ，RFC 1144
-存在的问题
• 不提供差错校验
• 只支持IP
•IP地址不能动态分配
•不提供认证
•多种版本并存，互连困难
§三、点到点协议 PPP —— Point-to-Point Protocol
- RFC 1661，RFC 1662，RFC 1663
- 与SLIP相比，PPP有很大的提高，提供差错校验、支持多种协议、允许动态分配IP地址、支持认证等。
- 以帧为单位发送，而不是原始IP包；
-包括两部分
• 链路控制协议LCP（Link Control Protocol）
Y 可使用多种物理层服务：modem，HDLC串线，SDH/SONET等
• 网络控制协议NCP（Network Control Protocol）
Y 可支持多种网络层协议
-帧格式与HDLC相似，区别在于PPP是面向字符的，采用字符填充威廉希尔官方网站
•标记域：01111110，字符填充；
• 地址域：11111111
• 控制域：缺省值为00000011，表示无序号帧，不提供使用序号和确认的可靠传输；不可靠线路上，也可使用有序号的可靠传输。
• 协议域：指示净负荷中是何种包，缺省大小为2个字节。
• 净负荷域：变长，缺省为1500字节；
• 校验和域：2或4个字节
•
- 总结：PPP具有多协议成帧机制，可以在modem, HDLC bit-serial lines, SDH/SONET等物理层上运行，支持差错检测、选项协商和包头压缩功能，并具有利用HDLC帧进行可靠传输的可选功能。
-PPP链路 up / down 过程（简单状态图）
