半导体集成电路的型号由5部分组成,各部分的符号及意义见附表1-16。
(国家标准GB3430-82) 1.型号的组成

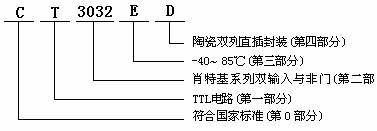

2.示例 (1)肖特基TTL双4输入与非门 (2) CMOS8选一数据选择器 (3) 通用型运算放大器 附加说明:1.本标准由全国集成电路标准化威廉希尔官方网站 委员会提出(即国标型号)。 2.T000及C000系列为电子工业部提出的标准(即部标型号)。现 较通用国标。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
二、国产 TTL产品系列及国外TTL电路型号含义
1.国产TTL产品系列 TTL集成电路是数字集成电路中的主要品种之一,产量和应用面均名列前茅。目前国内各生产厂大都参照美国Texas(德克萨斯)公司生产的SN54/74系列产品作为TTL电路的通用系列品种。SN54/74系列各品种的主要特性如附表V-1所示。 (1) T000系列 这是参考Texas的SN74系列标准,结合我国实际情况而设计的产品。其中有些品种(如与或非门、JK触发器及十进制计数器等)的引脚排列与SN74系列不一致,因此二者不能完全互换。该产品由于工艺关系,通用性较差,目前已不再发展。 (2) T1000系列 T1000系列是中速TTL系列,也称STD-TTL(标准TTL)系列。该系列品种的电路结构 性能指标及引脚排列等都是仿照SN54/74系列的,因此可以和SN54/74相应集成电路直接互换使用。例如8输入端单与非门T1030与SN7430相,两者可互换。T-1000系列产品的tpd为10ns左右,噪声容限不高,一般适用与对速度和抗干扰要求不高的电子设备中。 (3) T2000高速系列 T2000为仿SN54/74H系列(可直接互换)。这个系列实际是STD-TTL的改进版,主要采用了浅饱和电路结构,使得工作速度提高。它的平均延迟时间约为6ns,但功耗上升为23mW,所以它的优值比T1000系列反而大了些。国内目前T2000系列的品种较少。 (4) T3000基高速系列 该系列采用了肖特基抗饱和电路结构,速度比T2000系列提高一倍,tp d为3ns,主要适用于需要高速工作的整机。T3000系列与SN54S/74S系列相仿,两者对应产品可直接互换。如T3175四D触发器与SN74S175对应;SN74S86四异或门与T3086相当,等等。 (5) T4000低功耗肖特基系列 这是仿SN54LS/74S系列的产品,特点是低功耗,Pd小于2mW,仅为T1000系列的1/5。由于功耗低,速度又略高于T1000系列,是TTL电路中FM最优的品种,很有发展前途。国内外许多厂家都把该系列作为TTL电路的主要产品系列,品种和数量均很多。今后一段时期内,在TTL电路的应用中,T4000系列产品将占明显优势。
附表 V-1SN54/74系列各品种主要特性参数
SN54为军用系列,SN74为民用系列。SN54的工作温度范围为-55℃ ~ +125℃,供电电压偏差范围VCC=5+10%V;SN-74则分别为 0℃ ~ +70℃ 和 5+5%V,其余参数两者基本相同。 2.国外主要TTL集成电路型号的组成及含义 (1) 示例:SN74LS195J ①②③④⑤ (2) 说明: ①表示美国德克萨斯公司(TEXAS)标准电路。 ②表示工作温度范围. 54: -55 ~ +125℃; 74: 0~ +70℃ ③表示系列 ALS: 先进的低功耗肖特基系列; AS: 先进的肖特基系列; (空白)标准系列 ; H: 高速系列; L: 低功耗系列; LS: 低功耗肖特基系列; S: 肖特基系列。 ④表示品种代号。 ⑤表示封装形式。 J: 陶瓷双列直插; T: 金属扁平; W: 陶瓷扁平。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
三、国产CMOS产品系列及国外CMOS型号命名法
1.CMOS电路的特点及国产产品系列 CMOS电路的主要特点是微功耗和高抗干扰性。其中Pd要比标准TTL电路小3个数量级,是PMOS电路的五百分之一,仅为10uW左右,噪声容限可达电源电压的45% ,CMOS电路还具有电源电压和工作温度范围宽(分别达3 ~ 18V和-55℃ ~ +125℃) 、输入阻抗高(大于108?)、输出幅度大(输出高、低电平分别接近于电源正、负端电压) 、驱动能力强(1mA左右)及温升低等优点。 普通CMOS电路在速度上还远不能与TTL电路相比,因而在中、高速领域内的应用受到很大限制。但是国内外在80年代相继开发成功的HCMOS(高速CMOS)电路却打破了这种局面,HCMOS电路不仅在速度上达到了与标准TTL电路相同的水平(tp d=8 ~10ns),同时保持了普通CMOS电路所具有的微功耗、高抗干扰和高输入阻抗等优点。它的输出驱动(电流)能力明显强于普通CMOS,与LSTTL(即T4000系列产品)相当,还能在低电源电压(2V)下工作,因此大有取代STD-TTL和LSTTL等之势。但能否完全取代所有的TTL电路则很难说.因为TTL也在不断发展中,目前已有功耗更低(在高频下甚至有比HCMOS更小的) 、速度更快的ASTTL(先进肖特基TTL) 、ALSTTL(先进低功耗肖特基TTL)和FTTL(高速TTL)电路问世。 国内CMOS电路的产品很多。前些年生产的部标COOO系列共有一百多个品种。按电源电压范围不同再分为三个子系列,即3 ~18V、7 ~15V、8 ~12V系列。COOO系列产品的功能和管脚与国际系列产品不完全相同,互换性差,现已不发展。近几年大力发展和生产的国标CC4000(或部标C4000)系列产品是参照美国RCA公司的CC4000系列和MOTO公司的MC14000系列标准设计的,参数指标完全达到国际通用标准,品种也已基本配齐。 2.国外主要CMOS集成电路型号命名方法 (1)型号一览表
(2)说明: ①上述各公司的COMS集成电路产品皆分别采用上表中所列出的相应型号,其中首部字母和数字代表该公司某一确定系列的CMOS集成电路产品(如CC4 X X X表示RCA公司“4 X X X”系列的CMOS集成电路产品);型号的尾部数字(表示以 X X、 X X X 、X X X X 表示的数字)表示该系列的具体品种(如CC4001代表该系列的四2输入端或非门)。 ②表中列出的各公司的“4 X X X”系列产品(如美国仙童公司的F4 X X X、日本东芝公司的TP4 X X X、美国莫托洛拉公司的MC14 X X X 等)只要尾部数字相同的均可直接换用。 ③MC145×××为美国莫托洛拉公司另行设计、研制的产品。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
III部分常用数字集成电路引脚排列图
四2输入与非门六反向器 74LS0074LS04 三3输入与非门双4输入与非门 74LS1074LS20 4线至7段译码器/驱动器4路2-3-3-2输入与非门 74LS4874LS54 双上升沿D触发器4位D型锁存器 74LS7474LS75 双下降沿JK触发器四2输入异或门 74LS7674LS86 十进制计数器4位二进制计数器 74LS9074LS93 3线—8线译码器双4选1数据选择器 74LS13874LS153 十进制同步计数器(异步清除)4位二进制同步计数器(异步清除) 74LS16074LS161 4位二进制超前进位全加器 74LS283 四2输入与非门双4输入与非门 CC4011CC4012 四R-S锁存器(3S)六反相器 CC4043CC4069 四2输入与门双定时器 CC4081CC7556 定时器 CC7555 注:CMOS电路(CC*)引脚排列图中的VDD和VSS等同于TTL电路(74LS*)引脚排列图中的VCC和GND。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一磷砷化镓发光二极管(LED)
1.附录IV – 1BT201~BT301 参数表
2.发光二极管使用说明
1.附录IV – 2BT201~BT202 参数表
2.管脚排列及笔画显示图 附录IV – 1管脚排列及笔划显示 3.使用说明
R=(VDD-VDF)/I SEG 式中:VDD为电源电压,对0共阴数码管而言则是译码器输出高电平VOX;VDF是LEN的正向压降,约为2V;I SEG为每个笔划LEN的电流,I SEG≈5~10mA。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
一、电阻器的主要特性指标
1.额定功率 共分19个等级,其中,常用的有下列几种:
2.容许误差等级和标称阻值
任何固定式电阻器的标称值应符合表列数值或表列数值乘以10n,其中n为正数或负整数。 电阻器的阻值和误差,一般用数字标印在电阻 器上,但体积很小的和一些和成电阻器,其阻值和 误差常以色环来标志,如附图v-1所示。靠近一端 画有四道色环;第1,2 色环分别表示第一,第二 两位数字;第三色环表示再乘以10的方次,第四 色环表示阻值的容许误差。只有三个色环的表示阻 值误差为±20% 。例如,对①②③④号色环为 绿,黑,橙,金的色环电阻,其阻值为50×103Ω±5%。 下表列出了色环所代表的数字大小:
电阻器的主要特性:
二、电容器的主要特性指标
常用固定式电容器的直流工作电压系列为(单位为伏): 6.3,10,16,25,62,40,50,63,100,160,250,400…. 其中,32和50系列只限于电解电容器用。
按容许误差,电容器分为常见的七个等级:
固定电容器的标称容量系列如下表所示:
固定电容器的标称容量系列(续)
下表列出了常用电容器的几项主要特性:
|
