ADC0809模数转换芯片

　　A/D转换器是interwetten与威廉的赔率体系 信号源与计算机或其它数字系统之间联系的桥梁，它的任务是将连续变化的模拟信号转换为数字信号，以便计算机等数字系统进行处理、存储、控制和显示。在工业控制和数据采集及许多其它领域中，A/D转换器是不可缺少的重要组成部分，它的应用已经相当普遍。

　　目前用软件的方法虽然可以实现高精度的A/D转换，但占用CPU时间长，限制了应用。8位A/D转换器ADC0809作为典型的A/D转换芯片，具有转换速度快、价格低廉及与微型计算机接口简便等一系列优点，目前在8位单片机系统中得到了广泛的应用。

　　ADC0809是单片机教材上常常用到的模数转换芯片，它有8个模拟输入通道，每次可选其中一路，转换成8位二进制数。

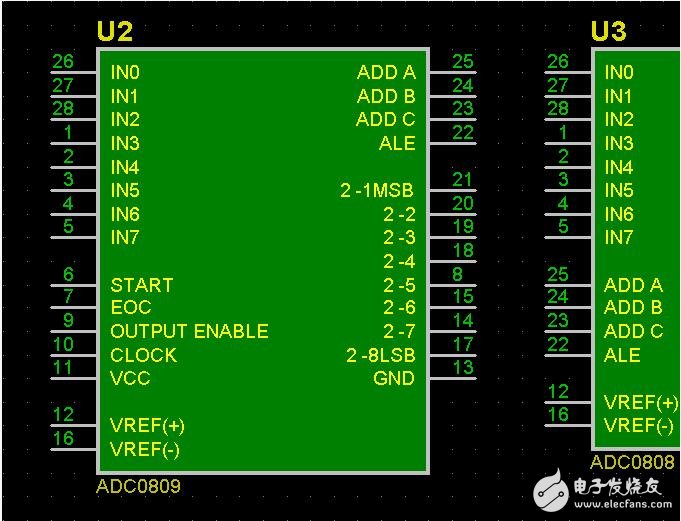

　　在PROTEUS仿真环境中，ADC0809并没有仿真功能（也许是版本的问题），仿真必须使用ADC0808。这两个芯片在PROTEUS中的图形可见下图：

　　从图中可以看到，这两块芯片仅仅有少数引脚的标注字母不同，而对应的功能是完全相同的。用ADC0808，按照0809要求的时序进行仿真，完全可以仿真出ADC0809的效果。

　　一般的教材中，一提到ADC0809，往往都要讲：用D触发器对ALE分频来提供CLK。实际上，为ADC0809提供CLK脉冲，完全可以利用单片机闲置的引脚，大可不必另外使用硬件。

　　有些人，也认识到了这个问题，他们采用了单片机定时器中断来输出脉冲，省掉了硬件D触发器。其实，用定时器，还是很浪费的。完全使用软件，也可以达到输出周期性脉冲的目的。

　　做而论道注意到：

　　在单片机软件中，基本上都要编写延时函数。在延时函数中实现输出CLK脉冲，就可以既不用外接硬件，也不占用单片机本身的硬件资源，同样也达到了延时目的，可谓一举多得。

　　这个做法，在目前所见到各种书籍、各个网文中，还没有人提到 ！这个做法，可说是做而论道的独创。

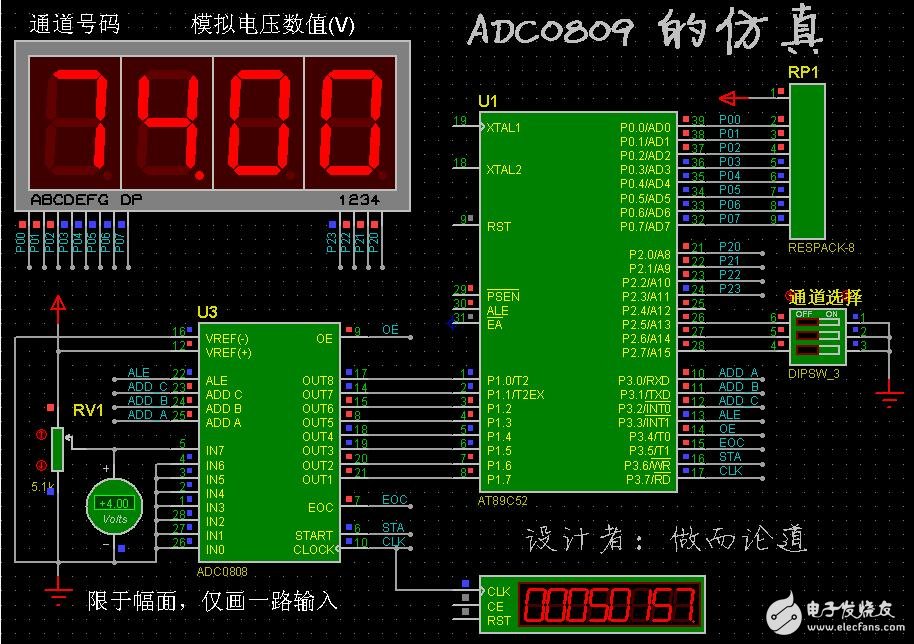

　　下面就是利用ADC0808仿真ADC0809的画面：

　　图中右边的拨动开关用于选择模拟通道，选好的通道号码将在数码显示器的最高位显示。图中左边，可以输入8路模拟信号，但是限于幅面，仅仅画出了一路，读者可自行加入另外的7路。

　　图中下方是一个频率计，测量出CLK的频率约有50KHz，在这个频率下，ADC0809大约用10ms即可进行一次转换，速度足够快了。

　　适当修改延时函数达到参数，输出CLK的频率还可以高出很多。
