5号电池充电器电路及其原理分析

　　5号电池充电器电路

　　随着现在手机的多功能化发展趋势，手机耗电量逐步增加，这就提高了对电池的要求，但是另一方面，电池随着手机体积的逐渐缩小而变得越来越小，而电池供电威廉希尔官方网站 却并没有随之提高，这就带来了待机时间减少的问题，给经常外出的人使用手机带来了不少麻烦。

　　为了解决这一问题，许多人在购买手机时候采用了双电双充的配置方案，用来解决耗电量大的问题。这样不但提高了手机购置成本，而且使用当中并不像想象中的那样方便，不是忘了携带第二块电池就是忘了给第二块电他充电，使得外出时因为电池电量不足影响手机的的正常使用。

　　为了解决这一问题，本文介绍一种手机应急充电器，它使用两节5号碱性电池或充电电池，经电路升压后采用直充的方式给手机充电，充电时不影响手机的正常使用。

　　由于电路中使用的都是通用元器件; 不仅成本低，而且制作简单。

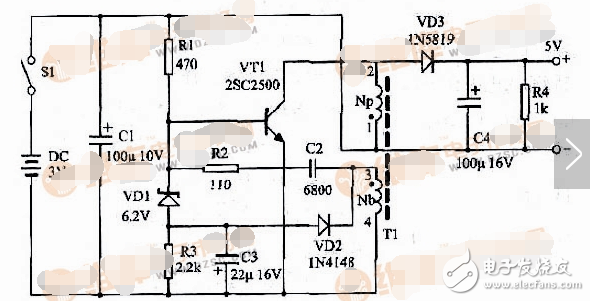

　　5号电池充电器电路图

　　5号充电器电路工作原理

　　应急充电器的电路如图所示，它是单管直流变换电路，采用单端反激式变换器电路的形式。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

　　所谓的反激，是指当开关管VT1导通时，高频变压器T1初级线圈NP的感应电压为1正2负，整流二极管VD3处于截止状态，在初级线圈中储存能量。当开关管VT1截止时，变压器T1初级线圈中存储的能量，通过VD3整流和电容C4滤波后向负载输出。

　　三极管VT1为开关电源管; 它和T1、R1、R2、C2等组成自激式振荡电路。加上输入电源后，电流经R1流向VT1的基极，使VT1导通，R1称为启动电阻。

　　一旦VT1导通，变压器初级线圈NP就加上输入电压，其集电极电流IC在NP中线性增长，反馈线圈Nb产生3正4负的感应电压，使VT1得到基极为正、发射极为负的正反馈电压，此电压经C2、R2向VT1注入基极电流，使VT1的集电极电流进一步增大，正反馈产生雪崩过程，使VT1饱和导通。在VT1饱和导通期间，T1的初级线圈NP储存磁能。

　　与此同时，感应电压给C2充电，随着C2充电电压的增高，VT1基极电位逐渐变低，当VT1的基极电流变化不能满足其继续饱和时，VT1退出饱和区进入放大区。VT1进入放大状态后，其集电极电流下降，在反馈线圈Nb产生3负4正的感应电压，使VT1基极电流减小，其集电极电流随之减小，正反馈再一次出现雪崩过程，VT1迅速截止。VT1截止后，变压器T1储存的能量提供给负载，初级线圈NP产生的项负2正的反向电压经二极管VD3整流滤波后，在C4得到5.8V的直流电压。通过手机的专用充电插头给手机充电。

　　在VT1截止时，直流供电输入电压和Nb感应的3负4正的电压又经R1、R2给C2反向充电，逐渐提高VT1基极电位，使其重新导通，再次翻转达到饱和状态，电路就这样重复振荡下去。VD1、VD2、C3等组成稳压电路; 在VT1截止期间，Nb感应的3负4正的电压经VD2向C3充电，当C3上的电压（上负下正）大于6.2V时。稳压二极管VD1开始导通起分流作用，减小VT1的基极电流，从而可以控制VT1的集电极电流Ic，达到稳定输出电压的作用。

　　需要说明的是：由于输入直流电压低，不需要隔离，同时输入直流电压和输出直流电压比较接近，因此高频变压器没有设次级线圈，负载电路的能量直接从初级线圈获取。

　　这样做有两点好处：一是提高了电路的转换效率，二是VD3，C4、R4等同时又组成了浪涌电压吸收回路，吸收VT1截止瞬间产生的反向高压。

　　元器件选择与安装调试：

　　VT1要求Icm》1A，hEF为50~100，可用2SC2500，2SD965等，VD1为稳压值6.2V的稳压二板管，其它元件的参数见图。

　　高频变压器T1要自制，用E16的铁氧体磁芯，Np、Nb均用中0.44漆包线绕16匝。绕制时要注意各线圈的起始端不要搞错，以免电路不起振。组装时在两块磁芯间垫一层厚度约为0.05mm的塑料薄膜作磁芯气隙。
