　　高通QC2.0 握手协议：

　　快充的充电器与手机通过micro USB接口中间两线（D+D-）上加载电压来进行通讯，调节QC2.0的输出电压。握手过程如下：当将充电器端通过数据线连到手机上时，充电器默认通过 MOS让D+D-短接，手机端探测到充电器类型为DCP（专用充电端口模式）。此时输出电压为5v，手机正常充电。 若手机支持QC2.0快速充电协议，则Android用户空间的HVDCP进程将会启动，开始在D+上加载0.325V的电压。当这个电压维持1.5s 后，充电器将断开D+和D-的短接， D-上的电压将会下降；手机端检测到D-上的电压下降后，HVDCP获取手机预设的充电器电压值，比如 9V，则设置D+上的电压为3.3V，D-上 的电压为0.6V，充电器输出9v电压。

　　快充威廉希尔官方网站 的优点是，很好地解决常规手机充电电流的限制，由于充电器输出电压的提高，手机充电环路的阻抗限制的充电电流的问题得到了很好地解决，缺点是，效率仍不是很高，在手机端发热量还比较大。

　　随着高通QC3.0的发布，很好的弥补了QC2.0效率偏低的问题。

　　充电速度是传统充电方式的四倍，是Quick Charge 1.0的两倍，比Quick Charge 2.0充电效率高38%。Quick Charge 3.0采用最佳电压智能协商（INOV）算法，可以根据掌上终端确定需要的功率，在任意时刻实现最佳功率传输，同时实现效率最大化。另外，其电压选项范围更宽，移动终端可动态调整到其支持的最佳电压水平。具体来说，Quick Charge 3.0支持更细化的电压选择：以200mV增量为一档，提供从3.6V到20V电压的灵活选择。这样，你的手机可以从数十种功率水平中选择最适合的一档。

　　二、联发科Pump Express快充威廉希尔官方网站

　　与高通QC2.0虽在实现方式上有所不同，却有异曲同工之妙。高通QC2.0是通过USB端口的D+和D-来个信号实现调压，而联发科的Pump Express快充威廉希尔官方网站 ，是通过USB端口的VBUS来向充电器通讯并申请相应的输出电压的。QC2.0是通过配置D+和D-电压的方式来通讯，Pump Express是通过VBUS上的电流脉冲来通讯，但最终的目的是提升充电器的电压到5V，7V，9V。

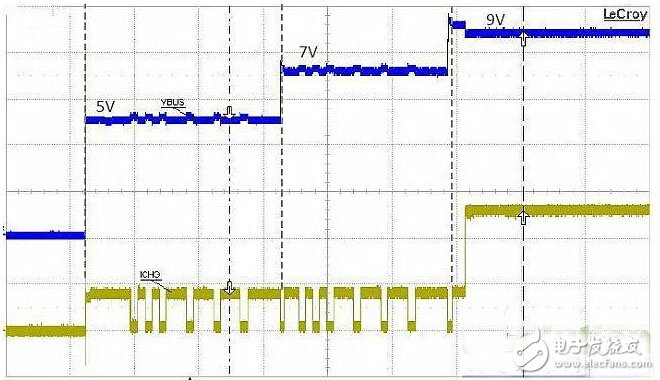

　　快充威廉希尔官方网站 的VBUS电流与VBUS电压波形如图-5：

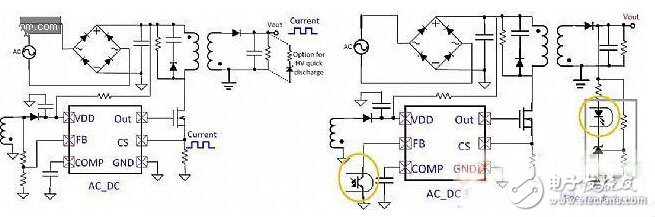

　　快充威廉希尔官方网站 充电器原理图，及原理简介

　　快充威廉希尔官方网站 的优点，与QC2.0相似，由于提高了充电器的输出电压，解决了充电电流的限制。同时缺点也与QC2.0类似，由于充电器的调压档跨度比较大，带来手机端充电路效率偏低。于是，MTK Pump Express Plus快充威廉希尔官方网站 随之诞生，Pump Express Plus威廉希尔官方网站 与高通QC3.0类似，增加了调压档数，每档200mV。手机可以根据电池当前电压以及充电环路衰减，向充电器申请合适的电压，以达到以电效率的最大化，以进一步降低手机在充电过程中的发热量。
