webench & SwitcherPro - 电源工程师设计全攻略（五）：电源设计工具

　　3、webench

　　自从德州仪器于1999年推出 WEBENCH 网上设计工具后，设计工程人员便可在数分钟内于网上创建出可靠的电源供电电路，用户只要输入所要求的电路性能， WEBENCH 工具套件便可完成设计。今天，WEBENCH 设计工具可以在数秒间创建和展示出所有符合设计要求的可行方案，包括电源供应器、照明系统和传感电路等，让用户可在决定设计方案前，从系统和供应链的角度比较来自不同设计的数值，而这种专业的分析工具在业内可说是唯一的。

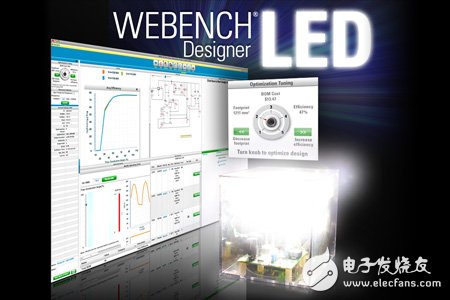

　　所有这些设计工具都可通过 WEBENCH Visualizer 接口提供出多个不同的完整系统选择 （一目了然的数值比较！） ，而设计工程人员只需调校 WEBENCH 优化旋钮便可从大小、效率和系统成本的角度调整结果。。

　　WEBENCH 设计工具中的经济效益系统（Eco-System 是促成这种数值式比较的关键，当中包含超过 110 个不同的组件供货商和电子零件分销商，该 Eco-System 可提供超过 21.000 款组件的电气和物理特性，而且其网上价格和供货数据可每小时更新。目前，WEBENCH 设计工具可支持简体中文、日文和英文三种语言。

　　采用 WEBENCH 设计工具，您只需进行几个步骤便可在数分钟内创建一个设计：

　　定义系统的性能要求，包括光输出、传感器精确度或电压和电流

　　选择您偏爱的 FPGA、LED 或组件供货商

　　在可视荧幕上从大小、成本、效率和简易度检讨最后得出来的完整解决方案

　　分析和调整最后得出来的拓扑和组件供货商

　　打印项目或设计报告或订购短时间付运的完整建模 （Build It） 套件

　　今天决定设计，明天进行组装

　　>配合超过150万个成功设计，使 WEBENCH 设计工具的创意无限。

　　4、SwitcherPro

　　SwitcherPro 软件为您提供电源设计的电路图和布局建议。一旦您运行了软件，您便会注意到窗口左侧的 EVM 设计选项。例如，您会在给出的列表中找到 TPS54331 EVM。图 1 显示了 DC/DC 转换器 TPS54331 的 SwitcherPro 布局建议。图 1 和图 2 所示布局都经过了测试和验证。

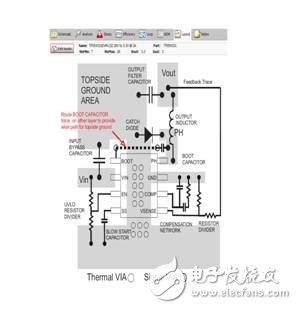

　　图 1 SwitcherPro 软件给出的 TPS54331 布局

　　SwitcherPro 工具还为您提供了修改电路要求的机会，甚至可以修改示意图中的组件。通过复制 EVM 设计，然后选择编辑电路选项，便可以进行修改。这样一来，您就可以修改 DC/DC 转换器的输入最小值和最大值，也可以修改输出电压和电流要求。软件还具有一般分析、应力分析、效率分析和回路分析功能，方便您评估电路。

　　为了完成设计，您需要返回到您的评估模块，按照 SwitcherPro 的建议修改各项值，然后对您的新电路进行测试和验证。最后，如果您是在线工作，便可以轻松地同其它人分享您的设计。

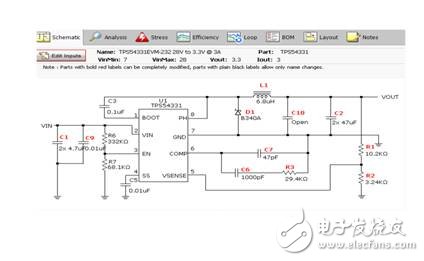

　　图 2 SwitcherPro 软件给出的 TSP54331 电路

　　您现在一定可以说：“我能自己进行这种电源设计了！”，的确，经销商会告诉您如何获得正确的软件工具。这样，您的电源设计就在您自己的掌控之下了。
