如何在激活手机LED指示灯的同时保持待机时间不受影响

随着用户对手机功能的要求日益增长，一项新的需求进入手机制造商的考虑中，，即手机可以有提供状态的LED提示，以便在待机的同时，提醒用户注意有未读消息、即将到来的约会安排或者其它通知。最近发布的几款手机甚至因为没有提供LED提示而受到差评。与此同时，用户希望手机的待机时间能够更长。这两个看似简单的问题使手机制造商陷入了意想不到的两难境地：如何在为LED提示供电的同时，保持较低的总待机功耗？

LED指示灯通常由电源管理IC (PMIC)或其它小型处理器供电。当手机处于唤醒状态时，这没有问题，但该处理器必须持续掌握时序，即使在休眠模式下，也要自动使能和禁用各LED。为了实现此功能，在为整个PMIC上电时会增加数毫安的待机电流。表1中的数据和计算示例显示，平均功耗主要由指示灯熄灭期间的静态电流决定。

表1. 闪烁模式（7.5 s熄灭/300 ms亮起）下的电流和功耗（10mA LED电流和3.7 V输入）

LED驱动器 ADP8866 采用独特的配置，专门应对这一挑战，它能够轻松地对四个LED指示灯执行自主照明程序，各LED的熄灭时间可以在100 ms到25.2 s的范围内进行设置。当自主照明程序执行并且这些LED熄灭时，IC总电流降至300 µA以下。此外，由于所有时序都由ADP8866控制，因此这些LED仍能保持完全同步，即便是在复杂或持续时间较长的闪烁模式下。下面以两个例子来说明。

示例1：彩色LED指示灯
手机需要7个LED用于背光显示，两个LED用于指示。由于成本和机械要求，手机制造商使用红/绿(RG) LED来有效实现三种状况的待机通知：未读消息、电池电量低和约会安排。对于每种状况，LED会发出不同颜色的光：红光、绿光或黄光（红光+绿光）。

ADP8866针对这种常见情形提供了理想的解决方案，如图1所示。它共有9个LED通道，其中7个用于照亮显示屏，RG LED的红光和绿光信号由剩下的两个通道控制，产生图2所示的闪烁模式。

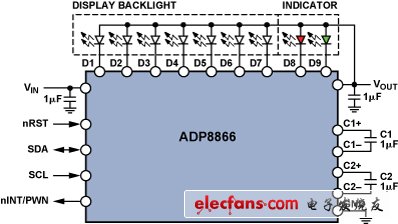

图1. ADP8866控制背光照明和LED指示灯的设置

ADP8866的评估板包括一个图形编程实用程序，如图3所示；其I2C寄存器设置为执行指示灯闪烁功能。

图3所示的寄存器设置首先会产生一个250 ms的10 mA红光(Sink 8)脉冲，待其熄灭500 ms后再产生一个250 ms的红光脉冲。第二个红光脉冲与绿光脉冲混合以生成黄光，因此只消耗一半的电流(5 mA)，便可提供相同的亮度。绿光LED (Sink 9)具有相似的设置，但其第一个脉冲会延迟。当第二个绿光脉冲熄灭时，系统会等待12秒，然后再重复。使能这一序列时，所有三种颜色都会相继重复闪烁，如图2所示。如果需要红光或绿光指示灯，仅需使能第一个或第三个脉冲。如果只需要产生红光和黄光通知，则红光LED应在第一个和第二个脉冲使能，而绿光LED只应在第二个脉冲使能。

图2. 红光和绿光闪烁脉冲序列及其所产生的颜色

图3. ADP8866用于LED指示灯编程的图形用户界面

当红光和绿光重叠时，其电流降低，因此所有三种颜色指示灯的亮度相同。此外，也可以改变红光和绿光电流，以便产生RG光谱中的其它颜色。脉冲的宽度、关闭时间和幅度是完全可定制的，因此各种各样的灯效都有可能。
