　　电流源电路原理

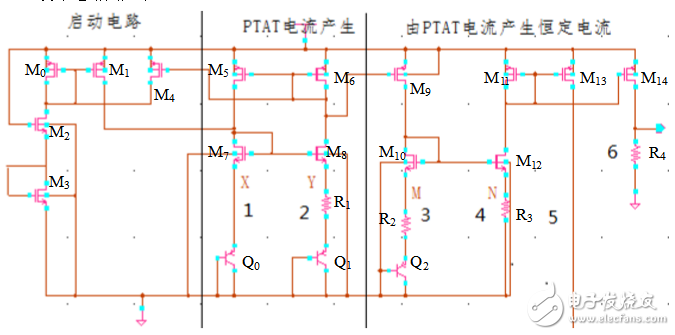

　　设计电路图如下

　　电流源实际电路首先由1，2支路产生PTAT电流，经过3支路产生基准电压，再由4支路转换为基准电流。5，6支路为4支路电流的镜像。

　　由于X，Y点电位以及1，2支路电流相等，则：

　　解得1，2支路电流（PTAT电流）为：

　　对晶体管：

　　节点M电压为：

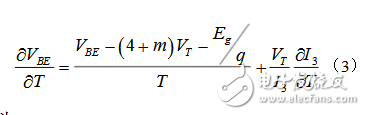

　　因此只要I3为正的温度系数，VBE为负的温度系数，调节R2则在一定温度范围内VM的温度系数可以很小（这里忽略电阻温度系数）。

　　调节支路3，4MOS管的宽长比，可使N电位与M点相同则4支路电流：

　　I4即为温度系数很小的电流，注意到I12与电压源无关，则得到的I4也于电压源无关，这样再由电流镜镜像可得到不同电流值的基准电流。
