采用继电器和限流电阻构成的软启动电路

采用继电器和限流电阻构成的软启动电路

图2是采用继电器K1和限流电阻R1构成的防浪涌电流电路。电源接通瞬间，输入电压经整流（D1～D4）和限流电阻R1对滤波电容器C1充电，防止接通瞬间的浪涌电流，同时辅助电源Vcc经电阻 R2对并接于继电器K1线包的电容器C2充电，当C2上的电压达到继电器K1的动作电压时，K1动作，其触点K1.1闭合而旁路限流电阻R1，电源进入正常运行状态。限流的延迟时间取决于时间常数（R2C2），通常选取为0.3～0.5s。为了提高延迟时间的准确性及防止继电器动作抖动振荡，延迟电路可采用图3所示电路替代RC延迟电路。

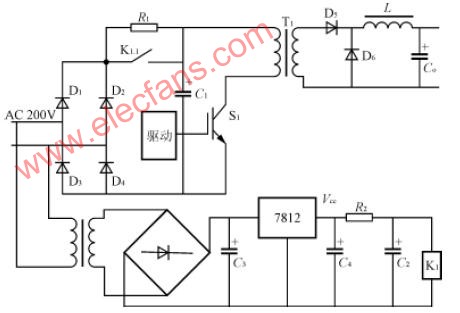

图2 采用继电器K1和限流电阻构成的软启动电路

图3 替代RC的延迟电路
