该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。
工作原理

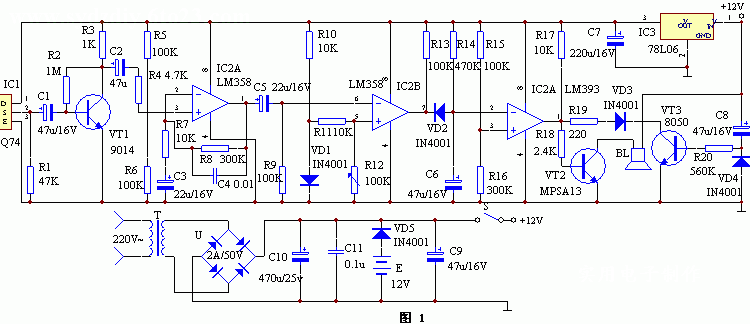

　　该装置电路原理见图1(点击下载原理图)。由红外线传感器、信号放大电路、电压比较器、延时电路和音响报警电路等组成。红外线探测传感器IC1探测到前方人体辐射出的红外线信号时，由IC1的②脚输出微弱的电信号，经三极管VT1等组成第一级放大电路放大，再通过C2输入到运算放大器IC2中进行高增益、低噪声放大，此时由IC2①脚输出的信号已足够强。IC3作电压比较器，它的第⑤脚由R10、VD1提供基准电压，当IC2①脚输出的信号电压到达IC3的⑥脚时，两个输入端的电压进行比较，此时IC3的⑦脚由原来的高电平变为低电平。IC4为报警延时电路，R14和C6组成延时电路，其时间约为1分钟。当IC3的⑦脚变为低电平时，C6通过VD2放电，此时IC4的②脚变为低电平，它与IC4的③脚基准电压进行比较，当它低于其基准电压时，IC4的①脚变为高电平，VT2导通，讯响器BL通电发出报警声。人体的红外线信号消失后，IC3的⑦脚又恢复高电平输出，此时VD2截止。由于C6两端的电压不能突变，故通过R14向C6缓慢充电，当C6两端的电压高于其基准电压时，IC4的①脚才变为低电平，时间约为1分钟，即持续1分钟报警。
　　由VT3、R20、C8组成开机延时电路，时间也约为1分钟，它的设置主要是防止使用者开机后立即报警，好让使用者有足够的时间离开监视现场，同时可防止停电后又来电时产生误报。
　　该装置采用9－12V直流电源供电，由T降压，全桥U整流，C10滤波，检测电路采用IC5 78L06供电。本装置交直流两用，自动无间断转换。
　　元器件选择与制作
　　元器件清单见下表。


　　IC1采用进口器件Q74，波长为9－10um。IC2采用运放LM358，具有高增益、低功耗。IC3、IC4为双电压比较器LM393，低功耗、低失调电压。其中C2、C5一定要用漏电极小的钽电容，否则调试会受到影响。R12是调整灵敏度的关键元件，应选用线性高精度密封型。
　　制作时，在IC1传感器的端面前安装菲涅尔透镜，因为人体的活动频率范围为0.1－10Hz，需要用菲涅尔透镜对人体活动频率倍增。
　　安装无误，接上电源进行调试，让一个人在探测器前方7－10m处走动，调整电路中的R12，使讯响器报警即可。其它部分只要元器件质量良好且焊接无误，几乎不用调试即可正常工作。
　　本机静态工作电流约10mA，接通电源约1分钟后进入守候状态，只要有人进入监视区便会报警，人离开后约1分钟停止报警。如果将讯响器改为继电器驱动其它装置即作为其它控制用。
