基于FPGA的硬件加速器的FIR流水结构滤波器实现、设计及验证

摘要：有限冲击响应(FIR)滤波器是数字通信系统中常用的基本模块。文章设计了一种流水结构的FIR滤波器，通过FPGA对其进行硬什加速控制。仿真结果验证了所设计的FIR流水结构滤波器功能的正确性。

随着数字通信威廉希尔官方网站 的快速发展，高质量的信息处理对滤波器的性能和资源占有量提出了更高的要求。有限冲击响应(FIR)数字有限冲激响应滤波器在语音、谱分析等数字信号处理领域有着广泛的应用，是信号处理系统中重要的组成部分，其性能往往对整个系统的性能和功耗产生至关重要的影响。因此，如何最大程度地优化FIR滤波器的性能成了电路实现中需要特别关注的问题。

现代应用程序的核心计算函数一般通过软件编程在处理机上执行，处理速度慢，当核心函数较复杂时，需要较长处理时间，采用硬件处理，能够减少处理器占用时间，提高处理器的利用率，从而提高系统的性能。现代数字系统中广泛使用现场可编程逻辑器件(FPGA)作为实现平台，本文提出一种基于FPGA的FIR滤波器设计，充分利用硬件电路固有的快速特性，替代传统的软件算法，减少占用处理机的资源，提高了FIR滤波器的性能。

1 FIR滤波器流水结构设计

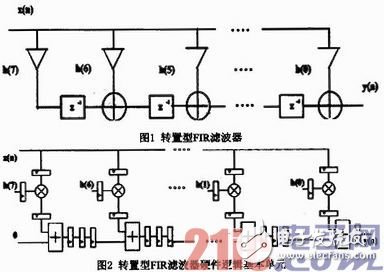

FIR滤波器具有有限冲击响应系统稳定收敛、线性相位的优越特性，不会产生相位失真。FIR数字滤波器有直接型结构和转置型结构(如图1所示)等多种实现结构，为提高电路的执行效率、简化电路，本文采用分布式算法结构或者转置结构的FIR滤波器加以实现。与基本结构FIR滤波器不同，采样数据同时进入乘法器，先计算乘积和，再进行延迟，通过流水线的加法器链将乘积结果流水相加，最终得到滤波输出，优化后其硬件逻辑基本单元结构如图2所示。

设FIR滤波器单位脉冲响应h(n)长度为N，其输入序列和输出序列的差分方程为：

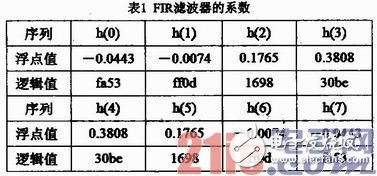

其中，ωp为归一化通带截止角频率，ωs为归一化阻带截止角频率，δp为峰值通带纹波，δs为峰值阻带纹波。由于FIR滤波器阶数N必须为整数，以N=8为例，可得到FIR滤波器的系数h(n)。如表1所示。

2 FPGA自动控制设计

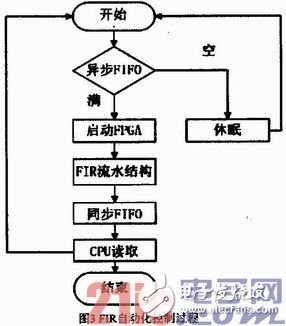

FIR自动化控制过程见图3所示。为了解决内外时钟不同速率问题，采用异步FIFO作为缓冲的存储器。当外部数据开始进入时，数据依次进入异步FIFO;当异步FIFO状态为满时，则FPGA开始工作，控制异步FIFO中的数据依次进入FIR流水结构进行运算，并将计算结果依次按顺序输出至后级同步FIFO中，等待CPU进行读取工作。整个数据处理过程主要由异步FIFO深度进行控制，当其状态为空且前一帧数据处理完全结束后，整个系统将保持现有状态，进入休眠过程，等待下一个数据的进入才开始唤醒工作。

3 实验结果及分析

利用Matlab进行仿真，假定输入序列采样为

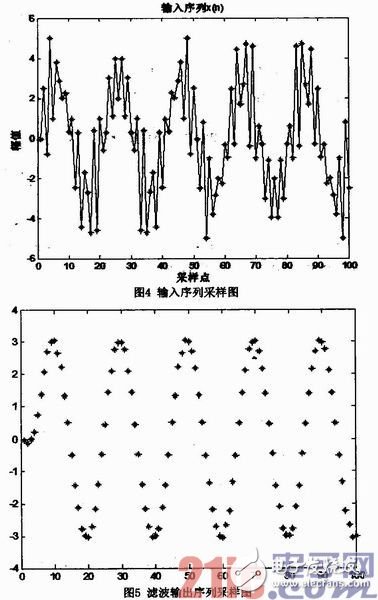

即50Hz、370HZ、430Hz信号的混合信号，其中n=1，2，3…100。设计N=8的低通FIR滤波器，截止频率为100HZ。图4为输入序列，图5为输出滤波结果。

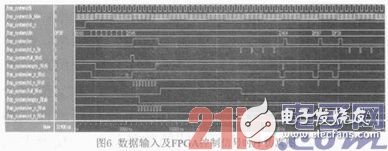

用Modelsim进行逻辑仿真，FPGA控制信号时序如图6所示。

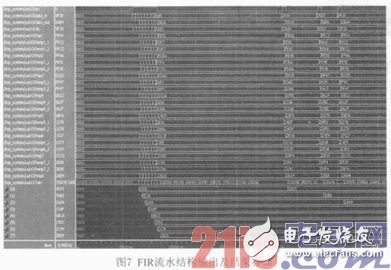

FIR流水线结构运算输出及运算结果FIFO存储过程仿真图如图7所示。

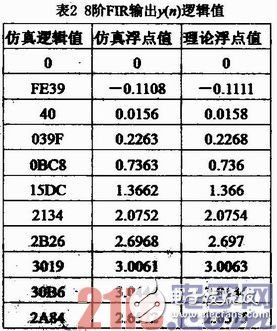

图中为FIR流水结构中各级寄存器状态仿真图，将其提取，并建立仿真表如表2所示。

将FIR输出序列逻辑值与仿真结果通过表2比较可知，仿真运算结果一致。综合上述一系列仿真图与仿真表可知，FIR流水结构功能正确，实现了FPGA控制的FIR滤波器设计。

4 结论

本文设计了一种基于FPGA的硬件加速器，实现了大量减少逻辑运算单元的流水线的运算方式，并通过Matlab与Modelsim的仿真，验证了所设计的FIR流水结构滤波器功能的正确性。
