可使截止频率与时钟频率连动的48DB/OCTSCF低通滤波器
电路的功能
想改变有源滤波器的截止频率时,用改变电容器C的办法相当困难,但是直接改变电阻R,或者使用interwetten与威廉的赔率体系 乘法器组成等效的可变电阻,相对来说比较容易。为了使用开关电容滤波器时钟频率和截止频率改变实现连动,可用时钟信号与外围电路同步,因此这种电路可以在很多方面加以利用。必要的元件只有决定电路Q值的电阻,这样可使滤波器得以简化。
电路工作原理

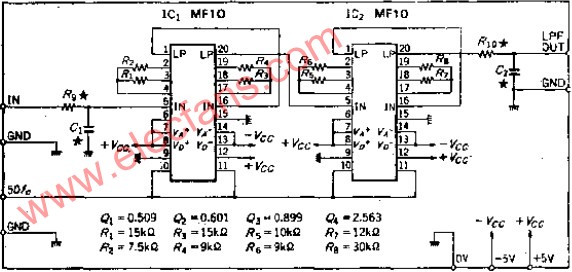

为了得到48DB/OCT的巴特沃次低通滤波器,将4个12DB/OCT的方框进行4级串联,为了获得最平坦的特性,把各级的Q值进行分配,电路中从Q值小的方框开始按顺序排列,算出了各项参数。
SCF的缺点是时钟脉冲与输出信号相乘,使S/N恶化,另外输入信号频率接近时钟就会折迭,产生噪声,所以输出、输入电路必须加低通滤波器。本电路采用了简单的无源滤波器以提高S/N,若输入信号有很宽频谱,须加正夫的有源滤波器。
确定截止频率FO的时钟频率可由引线12来加以选择,引线12接+5V时,需要的时钟频率为50FC,接0V时,需要100FC,时钟频率的上限为1MHZ,所以很容易构成20KHZ的低通滤波器。
应用说明
从数字时钟转换成正弦波时,因为方波含有很多高次谐波,而滤波器所要求的截止频率非学严格。所以可用4位简易D-A转换器产生三角波,然后让其通过本电路这样的时钟同步低通滤波器,便可转换成纯度高的正弦波。
