无直流误差的30DB/OCT低通滤波器

电路的功能

电压信号中含有交流噪声和纹波时，为求得真正的电压信号，须采用低通滤波器，使定平均化，去除其中不需要的成分。当需要进行极其准确的电压测量时，滤波器中使用的放大器直流漂移就会影响测量精度。本电路使用了5阶SCF LTC1062，通过输入端、输出端接地电容耦合，在原理上形成了不产生直流误差的电路。

电路工作原理

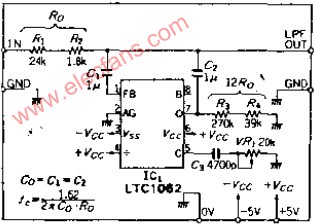

LTC1062是低通专用的SCF，具有30DB/OCT的衰减斜率，除SCF基本部件外，还有时钟振荡和分频电路，外接电容C3以后可以产生FOSC=140*[33PF/（33PF+C3）]KHZ的振荡频率。外接的CR参数：若C1=C2=1UF，则R0=1.62/2πFO.C=25.8K，R3+R4=12R0=12*25.8=309.6K。确定振荡电容量的+端子接在+VCC上，就等于除1，所以根据FOLK=100FC，必须的时钟振荡率为KHZ，如果C3≥4587PF=4700PF，用可变电阻 VR1调整可得到准确的1KHZ。若输入外部时钟则必须使用±5V的振幅驱动引线5，若是TTL电平，须加电平移位电路。
