HWD2163组成的耳机功放电路图

HWD2163组成的耳机功放电路图

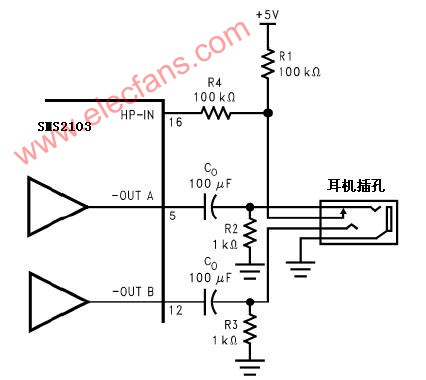

图2为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。输出耦合电容隔离半供给直流电压，起到保护耳机的作用。
输入HP-IN管脚的电压为4V。当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时，输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。

图2也是耳机插孔的电性连接关系示意图，插孔为一组三线插头的设计，尖端和环分别为立体双声道的一个信号输出，然而最外端的环为地。当连接耳机时有一个控制端连接的耳机插孔足以驱动HP-IN管脚。一个微处理器或开关可以代替耳机插孔中连接控制端的功能，微处理器或开关向HP-IN提供4V～VDD的电压，这样连接扬声器的桥式模式便停止工作且Amp1A和Amp2A分别驱动耳机的左、右声道。
