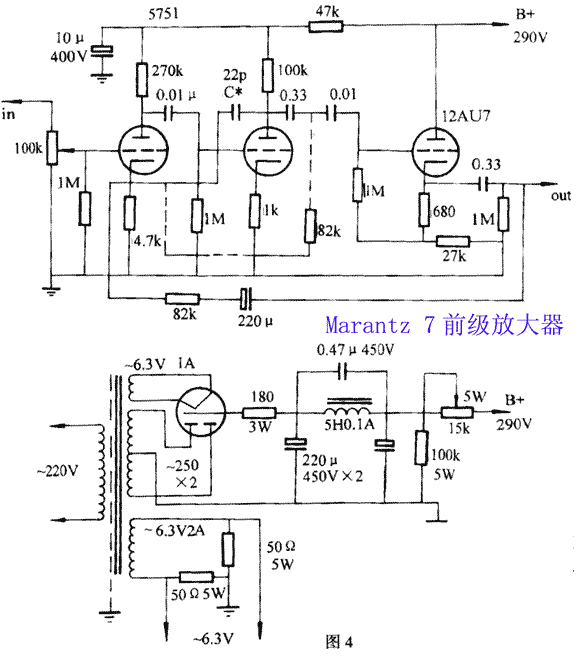

在电子管前级中Marantz7的地位是至高无上的,玩电子管的发烧友没有听过Marantz7的大名者,相信已经极少。在50年代末推出的Marantz7主线路如图4,电路中,V1、V2用作电压放大,V3接成阴极跟随器作为信号缓冲,它的作用相当于用NPN管接成射随器,其电路最在特色就是整体环路反馈设计,这是Marantz7成名的一个主要因素。但由于它为了防止高频自激,在V1和V2之间接上一个22PF电容,构成高频局部反馈降低高频放大倍数,同时输出端接一个三极阴一阴型负反馈网络,这个网络高频高阻抗十分三极阴一阴型负反馈网络,这个网络高频高阻抗十分小(约在20千欧以下),这种设计疑对V3构成相当大负担。
高频开环增益不够、负反馈对高频失真的改善也并不理想,但奇怪的是发烧界对Marantz7的音效印象还不错。这个制作中,V1、V2、V3笔者先是采用北京生产的出口管12AX7,但负反馈网络改接到第二级见图4之虚线部分,并取消防自激的C*22PF电容,这样可有效改善失真。12AX7属于高U管,放大倍数很大,但其内阻也较大,V3采用12AX7时似乎并非是最好的选择,我曾用美国的5751、12AU7代换过,此时高频有所改善,动态更大,音场的稳定性更好一些,用12AU7作阴极输出时,胆味相12AX7和5751少一些。12AU7可用6N10或ECC82代替,东芝的5963音效也有一定素质,它们的管脚是一样的,灯丝可采用6.3V或12.6V供电,在本机中采用交流6.3V供电。
Marantz7的分析力与高低频伸延度不见得十分出色,特别与当代最出色的电子管前级如Matisse Refernce,Audio Research Referance 1,Convergent SL-1等相比时这些不足会时隐时现,但Marantz7最吸引人的地方是那种难以言传的中频音色美,我认为它的音色还是偏向阳光类型,能将音乐中的光辉以及力感发挥无遗,重播铜管乐时,乐器的“亮度”十足,播放弦乐时,琴声也柔韧有质感,人声更是感情丰富。
笔者这个改装过的Marantz7线路音效评价颇高(V1、V2用5751,V3用Amperexr的12AU7),音色柔美顺滑,质感浓烈,高低频重放的表现尚可称得上一流,有一定的延伸度和力度感,但中频更佳,与两级6SN7负反馈放大线路相比,Marantz7线路更胜一筹。如果V1、V2都采用德律风根的ECC803S,V3也用德律风根ECC802C的话,我相信这个Marantz7能让自己不想再用其他前级。
Marantz 7前级放大器
