无线充电检测电路模块 - 智能无线充电系统电路设计详解 —电路图天天读（180）

　　无线充电器利用电磁感应原理。通过NE555D芯片产生一个36.7K的脉冲频率（因为经过调试在36.7K频率时，效率达到最高），IRFP460功率放大，使发射线圈产生磁场，当接收线圈靠近时，产生感应电流，经过全波整流和稳压，得到负载 （手机）所需要的充电电压和电流。发射线圈的电流会随着感应负载的增加而增大，通过运放把0.33欧的负载电压23倍放大，再经过1N4148整流滤波得到电压U1与基准源Uo比较。充电时，U1大于Uo七彩灯闪亮，表示正在充电；空负载或充满电时，U1小于Uo，绿灯亮，若10秒钟后没有感应负载，自动断电；按一下复位键则充电器重新启动。

　　充电检测模块

　　当有感应负载时，R20（0.33欧）电阻上的电压会增大，经运放U2A放大A=1+R5/R6=23倍后，电压变化明显，再经过 1N4148整流滤波，得电压U1与基准源Uo比较，此时U1＞Uo，运放输出Ui为高电平，七彩灯闪烁；当感应负载充满电（或没有感应到负载），此时 U1＜Uo，运放输出Ui为低电平，绿灯亮。

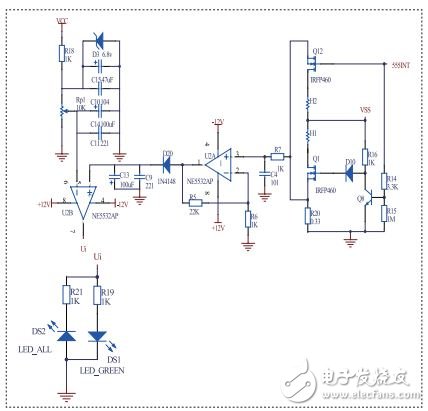

　　图4 充电检测模块

　　智能断电模块

　　当开关S2断开时，整充电器处于智能充电过程。充电器启动时，继电器K1闭合，同时K2为断开状态。当有感应负载时，七彩灯闪烁，Ui为高电平，此时Q5饱和，电压Uceq为0.67V，低于Q2+Q4的导通电压之和（1.34V），Q2与Q4构成达林顿，同时截止，继器K1吸合；当感应负载充满电（或无感应负载）时，绿灯亮，即Ui为低电平，此时Q3截止，电容C5与R9构成RC充电电路，当电容充电电压到达Q2与Q4的导通电压时，Q2导通，使Q4饱和，此时继电器工作电压只有0.67V，继电器断开，整个电路处于完全断电状态。断电后，继电器K2闭合，此时C5与R13构成RC放电电路，给C5快速放电。当按一下轻触复位开关时，充电器重新启动。当感应负载充满电（或无感应负载）时，电容C5充电，其电压为Ut

　　当S2闭合时，整个充电电路处于手动断电过程。

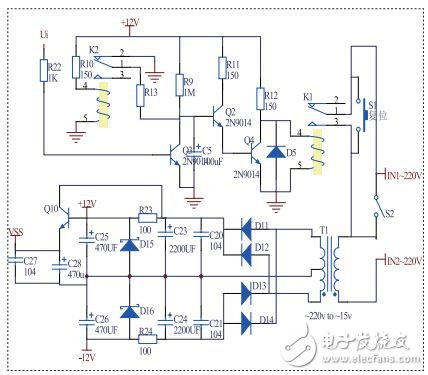

　　图5 智能断电模块

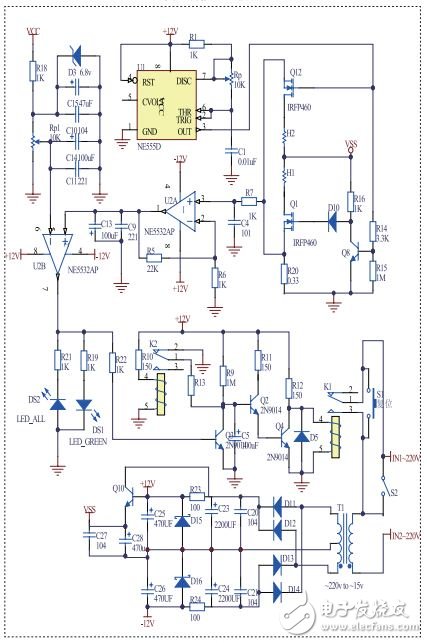

　　图6 智能无线充电器原理电路图

　　通过研究，我们发现无线电磁感应充电的应用领域十分广泛，除了应用于最基本的手机、MP3、MP4、笔记本电脑，数码相机等便携设备充电外，还可以应用在医疗、工业领域中，特别对于那些完全密封式的设备有着更重要的意义；如果把发射线圈装进鼠标垫里面，便可实现鼠标无线供电。其实除了感应充电以外，还可以通过改变脉冲频率实现驱蚊赶鼠等功能。
