TOP1 基于ISL8088高效2.25MHz降压电源电路设计
Intersil 公司的ISL8088是双路800mA低静态电流高效2.25MHz同步降压电源稳压器，电源电压从2.75V到5.5V，工作频率2.25MHz，可使用小型低成本电感和电容，每路输出电压可低至0.6V，主要应用在DC/DC 模块，FPGA和DSP电源，路由器和交换机的插入DC/DC模块，测试和测量系统，锂离子电池和条形码阅读器。本文介绍ISL8088主要特性以及应用电路，以及ISL8088 EVAL1Z评估板主要特性。
ISL8088有用户可配置的工作模式PWM模式和PFM / PWM模式。迫使PWM模式操作可以减少噪音和射频干扰而高效降低切换损失。在操作模式，渠道吸引总静态电流只有30μa因此使轻载效率高为了最大化电池寿命。ISL8088提供监控输出在升高。关闭时，ISL8088放电输出电容器。其他特性还包括内部数字软启动，使对权力序列，过电流保护，热关闭。 ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的转换器占地面积小于1.8平方厘米。
ISL8088 EVAL1Z评估电路设计
ISL8088 的EVAL1Z工具包是供个人使用，与荷载点要求应用程序采购从2.75 v至5.5 v。ISL8088EVAL1Z评估板用于演示ISL8088低静态电流模式转换器的性能。ISL8088提供3 mmx3mm 10 Ld DFN包和1毫米最大高度。完整的转换器占地面积小于1.8平方厘米。
基于Intersil ZL2008的数字电源电路设计
ZL2008是数字DC/DC电源控制器，集成了3A MOSFET驱动器，均流特性允许多个器件并联连接给负载供电，以满足更高电流的需求。输入电压3V-14V，输出电压0.64V-5.5V，输出电压精度±1%，并具有快速负载瞬态响应，集成了和PMBus兼容的I2C/SMBus接口，主要用在服务器/存储器设备，通信/数据通信设备以及电源模块。本文介绍了ZL2008主要特性，12V输入输出1.8V/16A应用电路图， 三相均流方框图以及ZL2008EVAL1Z评估板主要特性。
12V输入输出1.8V/16A应用电路设计
ZL2008设计是一个灵活的构建块的直流电源，可以很容易地适应设计从单相电源操作从3.3 v输入到多阶段供应从12 v的输入操作。ZL2008不需要复杂的电源管理以及很多外部离散的组件。关键操作pin-straps可配置的特性，包括补偿、电流共享和输出电压。 ZL2008使用I2C / SMBus™与PMBus™协议通信的主机控制器和Digital-DC总线之间的通信Zilker实验室设备。
ZL2008三相均流电路设计
TOP2 基于ISL8201M电源PWM控制电路设计
电路主要特性：自适应轻载效率优化，3 v 14 v输入范围，0.54 v至5.5 v输出范围，普拉和DOSA电压调整模式，输出电压精度±1%，内部MOSFET驱动程序，快速加载瞬态响应，当前共享和相交叉，参数捕获快照，通过无铅认证（6 mmx6mm）QFN的电源管理，数字软启动/停止，精度延迟和过渡，权力好/启用，电压跟踪、测序旖旎，电压、电流和温度监测，I2C / SMBus接口，PMBus兼容，输出电压和电流保护，内部非易失性存储器（NVM）
评估板电路设计
ZL2008是一个集成的混合信号功率转换和管理集成电路相结合的一种有效的降压直流/直流转换器与关键能力和热管理功能在一个包中。ZL2008包含当前共享和适应性效率优化算法提供一个灵活、高效的功率集成电路构建块。ZL2008EVAL1Z平台是一个层板展示15同步降压转换器。测序、跟踪加旁注，加上其他功能可以使用这个评估板。USB SMBus适配器板可以使用eval板连接到电脑。数字电源的关键是电源管理、控制信号的数字化处理，其基本要求是：在保障稳定性的前提下，具有快速性、平稳性和准确性。ZL2008是数字DC/DC电源控制器，集成了3A MOSFET驱动器，均流特性允许多个器件并联连接给负载供电，很好的满足电源管理要求。若各位读者在电源管理设计方面还有独特想法，欢迎在评论处讨论。
基于ISL8201M电源PWM控制电路设计
Intersil 公司的ISL8201M是 20V 10A输出电流的可变输出降压电源，是高性能PWM控制器，开关频率600kHz，它集成了功率MOSFET，电感和所有的无源元件，可以实现完整的 DC/DC电源解决方案。 ISL8201M输入电压从1V到20V， 采用单个分压电阻可实现输出电压从0.6V到5V， 峰值电流达17A，效率高达95%，可用在服务器，工业设备，POL稳压，电信和数据通信设备以及其它通用降压DC/DC转换器。本文介绍了 ISL8201M的主要特性，方框图，典型应用电路和ISL8201MEVAL1Z 评估板电路图与材料清单。

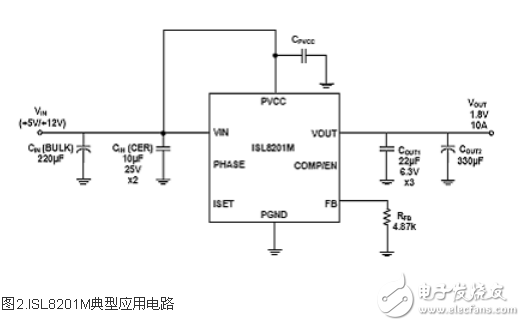

ISL8201M典型应用电路设计
ISL8201M主要特性：完整的开关模式电源，输入电压范围从+ 4.5 + 14.4 v，宽输入电压范围从1 v 20 v，10直流输出电流，输出电流峰值，可调+ 0.6 v至+ 5 v输出范围，高达95%的效率，简单的电压模式控制，固定600千赫切换频率，快速瞬态响应，激活功能选项，Pre-biased输出启动能力，内部软启动，过电流保护的下部MOSFET rDS（上）传感（Non-Latching，自动恢复），占用空间小，低调表面山QFN包（15 mmx15mmx3.5mm）。
ISL8201MEVAL1Z 评估板
ISL8201MEVAL1Z波尔模块评估板如图。用户可以用它来评估性能的英特锡尔ISL8201MEVAL1Z波尔模块。这个由电源和负载的功率和负载连接器，开关PVCC偏见的选择和开/关的选择，和其他无源元件。输入电压范围从1 20 v，v，输出电压范围是5 v ~ 0.6 v。不需要额外PVCC偏压源当使用5 v的输入电压或12 v。它可以直接连接到输入端。然而，在宽输入范围，高于14 v或低于5 v，PVCC偏见需要添加外部源，它提供了操作模块的偏见。初步制定输出电压为1.5 v为典型的评价。

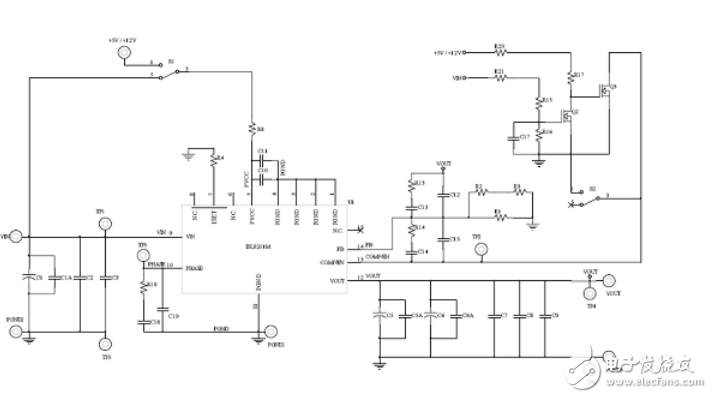

ISL8201MEVAL1Z 评估板电路图
R1用于设置ISL8201MEVAL1Z的输出电压。初始设置是6.49 kΩ6.49 v输出电压。与R1、R2和R3，用于调整ISL8201MEVAL1Z的输出电压。R4用于设置过流旅行ISL8201MEVAL1Z水平。3.57 kΩISL8201MEVAL1Z已经集成。R18，C18和C19缓冲器网络，从而降低半导体内部的压力。R13、R14、C12 C13、C14，比如外部补偿网络。ISL8201MEVAL1Z集成了3型补偿网络模块内的典型应用。R15、R16 R17、R20 R21，C17，是升高时序电路。在PVCC偏置的情况下，先升高，然后输入电压。
文章相关芯片资料下载：
ISL9208芯片资料下载点击进入》》》
ISL6228芯片资料下载点击进入》》》
TOP3 ASSP优化手持设备中的电源管理电路设计
无缝地管理交流适配器，USB和锂离子电池之间的功率流，符合USB标准，所有部分均封装在一个4×5mm QFN内。似乎这还不足够，它还带有一个全功能的锂离子/聚合物电池充电器，能够提供高达1.2A的充电电流，再加上三个用来产生绝大多数USB外设所需的低电压轨的高效率同步降压转换器。此外，LTC3555还提供一个恒定的25mA的低压差线性调节器来为实时时钟（RTC）和低功率逻辑电路供电。整个器件可以通过一个简单的I2C接口或简单的I/O口来控制。

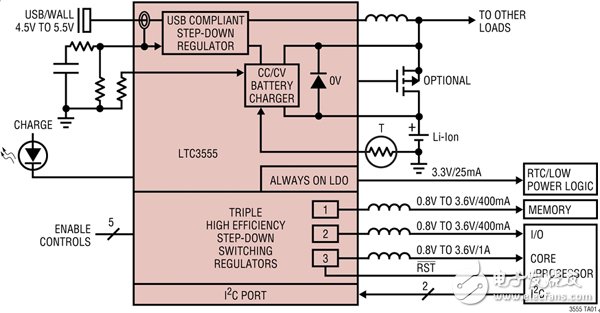

LTC3555接口电路设计
电路原理：DC/DC变换是一个相对简单的降压变换。LTC3555的三个片上降压变换器都工作在电流模式控制，效率高达95%，具有I2C或芯选触发突发模式或自动的触发突发模式。DC/DC变换器的开关频率为2.25MHz，允许使用很小的外部电容和电感。这些降压变换器的连续输出电流分别为 1A，400mA和400mA，输出电压在0.8-3.6V之间可编程。
Intersil电源前端微控制电路设计
Intersil锂离子电池组监测、保护和平衡IC是专门设计来满足严格的安全、可靠性和便携式和电池供电的应用程序的性能需求如消费产品、家用电器、电池备份和电机/电动自行车。集成电路的所有主要的内部包含内置的故障检测功能和检测外部故障如明线，下电压、温度以及细胞平衡故障减少电池组故障。整体的高度集成的功能提供许多好处和他们的使用可以显著降低整体电池管理成本。
测试前端电压电路
完整的独立操作，独立包装，没有单片机控制，需要在eepm操作参数设定，可以使用作为一个外部的前端，微控制器μC可以覆盖的部分或全部自动完成特性。3 - 8细胞的应用程序支持LiIon首席运营官包从6 - 36 v电压监测电池电压从0到4.8 v功能，保护电池和集成电路，自动平衡细胞，测量电池电压监控当前包和方向。

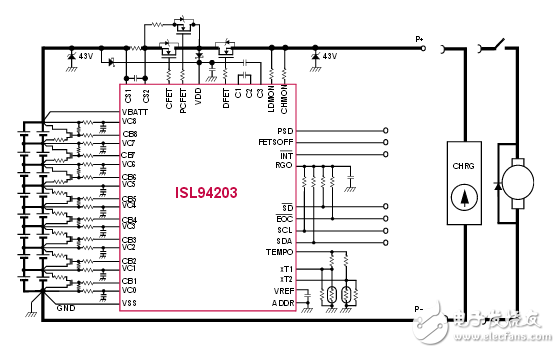

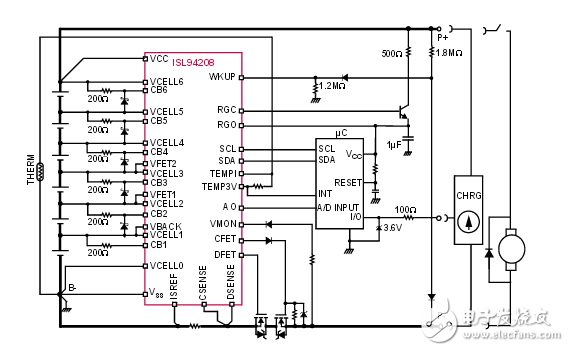

前端微控制电路
作为一个外部的前端微控制器，提供interwetten与威廉的赔率体系
电压，转换外部μC，具有充电/放电场效应晶体管驱动，支持内部或外部被动平衡场效应晶体管，包括过电流自动关闭，功率场效应晶体管为4至6，单元的应用程序包从8 - 27 v电压功能，过电流保护电池组条件平衡细胞从μC命令电池电压测量测量的温度3.3 v为包电子调节器。
TOP4 专用条形码无线扫描器电源控制电路设计

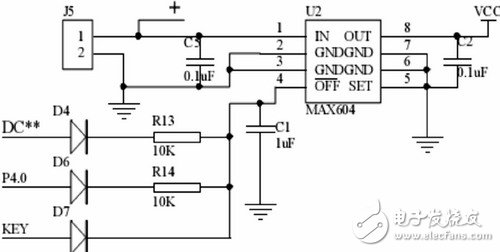

电源模块由两部分组成，1AH的锂电池和电源稳压芯片MAX604。MAX604芯片是一种低压差、低功耗线性稳压器，用来保证系统工作电压的稳定。锂电池随着使用时间的增加，电量将会逐渐降低，不能有效保证系统稳定工作。因此在锂电池后端加一片MAX604，电压始终稳定在3.3V。MAX604芯片上的OFF端，可以用来控制稳压芯片是否输出电压。当OFF端上是高电平“1”时，该模块就有输出电压；当OFF端上是低电平“0”时，该模块就无输出电压。本系统利用这一个特性，实现电源的开关和休眠的唤醒。其硬件原理图如图2所示。
图2 电源控制电路
键盘输入模块
本扫描器共设计28个按键；将mPSD3200单片机的PA，PB口设置成普通的I/O接口以构成一个行列式键盘矩阵。将PA0~6设置为七根列线，PB0~3设置为四根行线，并将PA7设置成逻辑输入。用PA7口来检测列线上是否有键按下。当检测到有键按下时，PA7向CPU申请中断，由CPU 来判断具体是哪个键。具体电路如图3所示。
图3 键盘控制电路
LCD显示模块
本扫描器显示液晶屏采用KS0741芯片，该芯片本身自带驱动模块，驱动模块与CPU的接口有串行或并行两种控制方式，本扫描器采用并行控制方式。该液晶屏功耗较低，工作电流仅为毫安级。它可以显示文字与图片，该液晶屏最多可以显示8×16个汉字。能为用户显示各种信息。系统的主控制芯片选用SoC单片机mPSD3254BV。 mPSD3200单片机是ST公司将51内核与PSD（可编程系统器件）模块组合在一起的一款典型的SoC芯片。它在一块芯片中集成了8052的内核，扩展了I/O端口PA~PD，增加了I2C、USB、PWM、ADC等功能部件和二个UART接口，还增加了PLD（可编程逻辑器件）的功能；同时片内包括两块大容量的FLASH存储块和SRAM存储器，并可根据实际需要将其配置为数据存储器或者程序存储器来使用。
Intersil公司的ISL78010是汽车电子级TFT-LCD显示器电源，它集成一个升压转换器和2A FET，两个用来产生VON 和 VLOGIC的正向LDO，以及用来产生VOFF的负向LDO。升压转换能编程在P模式工作，以得到最佳的瞬态响应，或工作在PI模式，以改善负载的调整率。本文介绍了ISL78010的主要性能，升压稳压器方框图和典型的应用电路图以及手提/便携式显示器应用方案（LCD/OLED）。

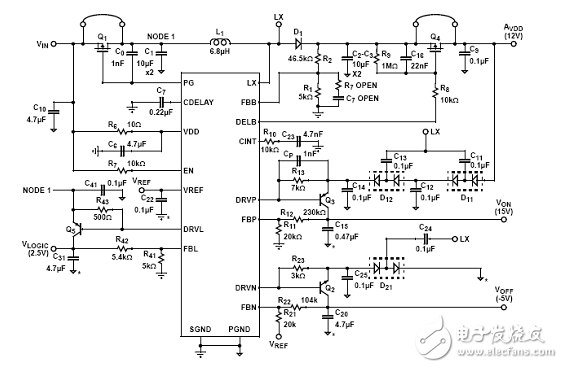

ISL78010应用电路图
ISL78010是多个输出调节器用于汽车电子。它功能单一提高转换器集成场效应晶体管。变换器可以被编程在模式为最优瞬态响应或P提高负载调节。 ISL78010 包括故障保护所有四个频道。一旦检测到故障，无论是VBOOST，或VOFF通道，设备将被锁住，直到输入供应。后者序列需要一个外部晶体管。启动的时间序列设置使用一个外部电容器。ISL78010进来一个32 Ld 5 x5 TQFP包和指定操作在-40°C到+ 105°C温度范围。主要特性有，电流场效应晶体管，3 v 5 v的输入，20 v输出，1%的监管提高，可编程序列延迟，完全故障保护。
TOP5 驱动式无线流量计电源管理电路设计
介绍了温差发电的原理，应用低功耗仪器的设计方法，研制了一套基于蒸汽的温差发电、充电功能的低功耗无线涡街流量计。引入无线通信方式，摒弃了传统自动化仪表布线繁琐的缺点。该流量计具有较好的实用价值。温差发电是利用热电转换材料将热能转化为电能的全静态发电方式，具有无噪音、无污染、无磨损、寿命长、体积小等优点，但其输出电压波动大、输出功率小，适用于微小功率的设备使用。温差发电有完善的物理理论基础和成熟的温差发电片制造威廉希尔官方网站 的支持，从20世纪60年代开始，陆续有一批温差发电机成功用于航天飞机和军事领域。近几年随着温差发电片生产成本的降低与转换效率的不断提高，温差发电威廉希尔官方网站 在工业和民用方面表现出了良好的应用前景。
电源管理电路设计
电能管理包括TEG的电能收集、锂电池充放电、TEG输出电压、锂电池状态检测和异常报警以及流量计各部件的工作状态控制等功能。如图5所示，电能管理电路由TEG、DC/DC、锂电池充电芯片、锂电池和稳压芯片组成。

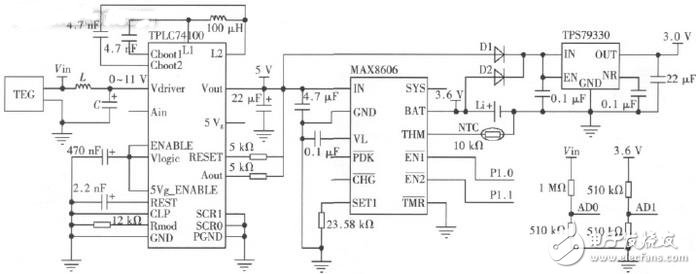

图5 电源管理电路图
流量计电路的电源由TEG或电池提供。当管道中有蒸汽流过时TEG便发电，经二极管D1可向电路供电，此时二极管D2处于截止状态，锂电池不向电路供电；当管道中没有蒸汽流动时，TEG没有电压输出，此时D2导通，D1截止，锂电池向电路供电。
基于ISL911x高度集成升降压电源电路设计
Intersil公司的ISL9110和ISL9112是高度集成升降压开关稳压电源，输入电压可高于或低于输出电压，并可在降压和升压模式无缝转换，输入电压1.8V-5.5V，输出电流1.2A，效率高达95%，静态电流35uA，开关频率2.5MHz，I2C接口，主要应用在单个锂电池的 3.3V稳压器，智能手机和平板电脑，手持设备和POL稳压器。本文介绍了ISL9110和ISL9112主要特性， 方框图，几种典型应用电路图，以及ISL9110IRTNZ/IRT7Z/IRTAZ-EVAL1Z评估板主要特性，电路图和相应的材料清单与PCB元件布局图。
ISL9110和ISL9112主要特性：接受输入电压高于或低于调节输出电压，自动和巴克之间的无缝过渡，提高模式，输入电压范围：1.8 v至5.5 v，输出电流：1.2，效率高：95%，35μa静态电流轻载效率最大化，2.5 mhz切换频率最小化外部组件的大小，选择Forced-PWM模式和外部同步，I2C接口（ISL9112），充分保护过流，过热和欠压，小3 mmx3mm TDFN包。

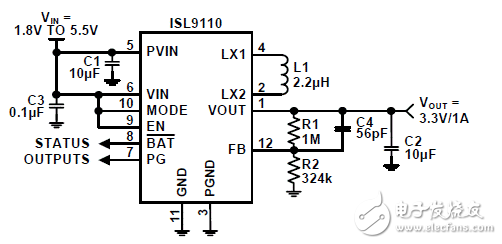

图2. ISL9110IRTAZ 典型应用电路图

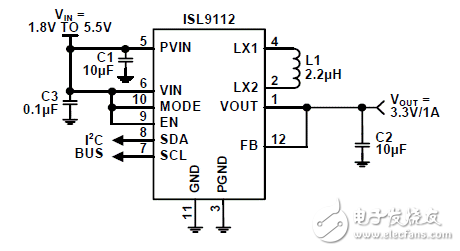

图3. ISL9112典型应用电路图

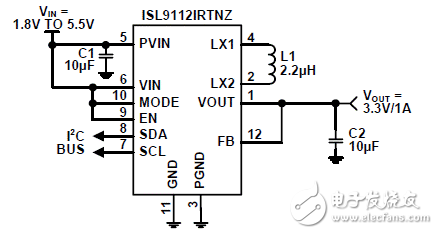

图4. ISL9112IRTNZ 典型应用电路图
TOP6 评估板主要电路设计
评估板主要特性：ISL9110IRTAZ 高效b调节器调节输出电压，输入额定电压1.8 v至1.8 v，电阻器可编程输出电压3.3 v，输出电流和输出电压3.3 v，2.5 mhz切换频率，跳线选择EN（启用/禁用），跳线选择模式（auto-PFM / forced-PWM），领导指标PG和蝙蝠状态输出，连接器，测试点和跳投，便于评估。

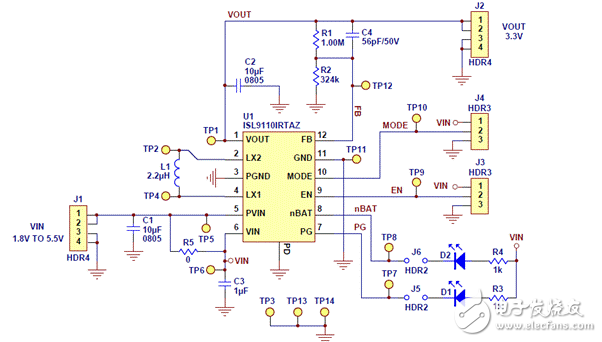

图5.ISL9110IRTAZ-EVAL1Z评估板电路图

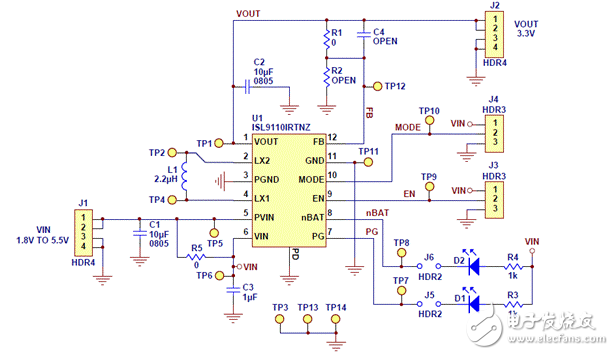

图6. ISL9110IRTNZ-EVAL1Z 评估板电路图

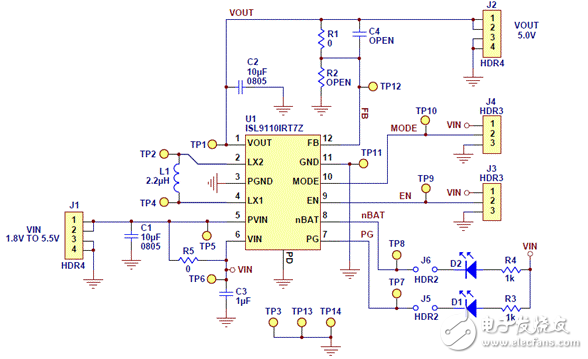

图7. ISL9110IRT7Z-EVAL1Z 评估板电路图
不稳定的电压会给设备造成致命伤害或误动作，影响生产，造成交货期延误、质量不稳定等多方面损失。同时加速设备的老化、影响使用寿命甚至烧毁配件，使业主面临需要维修的困扰或短期内就要更新设备，浪费资源；严重者甚至发生安全事故，造成不可估量的损失。Intersil公司的ISL9110和 ISL9112是高度集成升降压开关稳压电源设计性能大大改善，在电源行业有很大的发展前景。
TOP7 高性价比的电源适配器应用电路设计

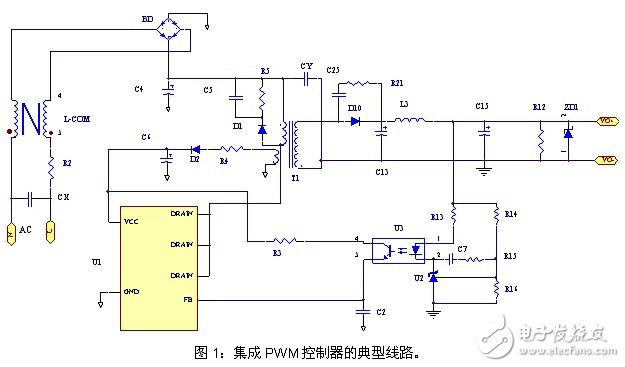

本文所讨论的低功率电源适配器主要针对输出功率5~15瓦的电源系统。主要有两类方案，即集成PWM控制器方案和分立PWM控制器方案。图1是集成PWM控制器的典型应用图，U1采用DIP-8封装，内部集成了PWM控制器和功率MOSFET。变压器输入侧电路包括：由X电容CX和共模电感L- COM组成的输入滤波电路，由BD组成的整流桥电路，由U1组成的控制及功率电路。变压器输出侧包括：二极管D10等组成的输出整流滤波电流；固定电压基准U2等组成的稳压反馈电路。该方案由于功率器件和PWM器件集成在一个封装内，故集成度较高，但散热设计难。图2是分立PWM控制器方案，U1多采用 SOIC-8或SOT23-6， 内部只含PWM控制器，功率器件Q1是MOSFET。其余外围电路与集成PWM控制器方案相同。
以上两类方案的PWM控制器部分的共性是：多内置固定开关频率、斜波补偿、轻载时自动跳频、负载短路开路保护，这些都满足了5W~15W消费类电源系统的低成本、低待机能耗、高可靠性要求。以上两种方案及其拓展成的多数应用方案在DVD电源、电脑辅助电源、电池充电器、网络通讯设备领域等占有统治地位。

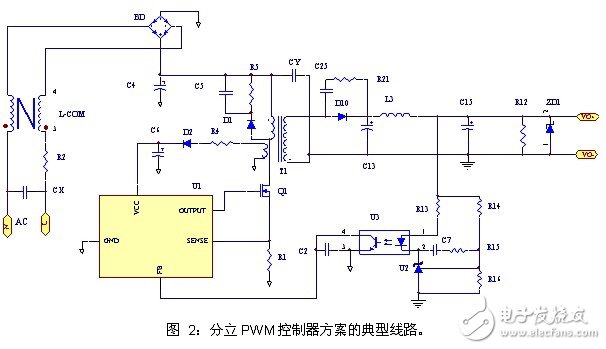

无论是图1的集成PWM控制方式还是图2的分立PWM控制器，都只能与功率器件MOSFET配套使用，故成本较高；为了符合电磁兼容要求，其应用系统的输入部分还必须含有X电容和共模电感L-COM组成的输入滤波电路，成本也高。粗略估算，PWM控制（包括功率MOSFET）及输入滤波电路的成本是整个系统元件成本的35%，这些都不符合消费类电子低成本的趋势要求。
因此，从PWM控制器的设计概念上寻求突破，同时最大程度地提高集成度，才能有效减少外围元件数，从而最终降低系统成本，这正是新推出的PWM控制器AP3710的方案设计思路。AP3710是一款射极驱动模式的PWM控制器芯片，启动时首先从驱动端OUT获得初始电流，供电源端VCC，系统开始工作。系统正常工作时，从变压器的辅助绕组获得足够的能量维持VCC电压。 UVLO比较器确保了AP3710在一定的开启电压和关断电压区间内可靠运行。内置振荡器的频率固定，但开关频率在一定范围抖动，改善了系统EMI。斜波补偿功能提高了系统的稳定性。短路保护功能的实现方式是：当系统输出短路时，VCC端必将跌落至关断其门槛以下，此时芯片并不立即从启动，而是从通过放电模块将VA端的电位拉低，使AP3710的VCC端得不到能量供应，从而有效降低了系统短路时的输入功率。
AP3710的电源适配器方案

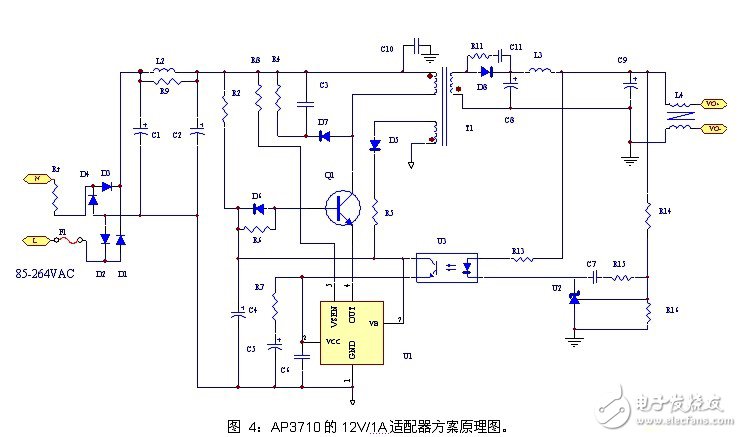

图4是AP3710的适配器方案原理图。AP3710（U1）的脉冲输出脚与三极管Q1的发射极直接相连，电网上电后，U1的OUT脚首先从Q1的发射极获得能量，实现启动。C6、R7和C5是环路补偿元件，再配合恒压元件U2实现对负载端电压的稳定性调节。整体方案具有最好的性能，诸如待机功率、 EMI、转换效率、动态特性等性能达到了高性能电源适配器的指标要求。另外，该方案的器件数量少，没有输入X电容及共模电感，Q1是低价格的晶体三极管，因而这是一种极高性价比的电源适配器方案。
TOP8 基于ISL97684显示LED电源背光驱动电路设计
Intersil公司的ISL97684是用于中等尺寸TFT-LCD背光的四路LED驱动器，输入电压低到4V，输出电压高达45V.还提供 8位PWM 调光，在时的线性度低至0.009%，或30kHz时为1.35%，主要应用在平板PC和笔记本电脑显示LED背光，PMP LED背光。本文介绍了ISL97684主要特性，以及单电源，双电源应用电路和PWM调光应用电路。
ISL97684主要特性：输入电压4.0 v ～26.5 v Max 45 v的电压输出，输入电压3.0 v～24 v的最大输出电压26.5 v，PWM调光可调线性调光频率与占空因数从0.4%到100% ，30千赫直接PWM调光工作周期线性从0.009%到100%在200赫兹，当前0.7%的匹配典型从1% ～100%变暗选择600千赫或1 mhz切换频率PWM和PFM模式，动态空间控制，故障保护字符串开/短路保护，OVP，OTP薄和紧凑TQFN-16 3 mmx3mm包。

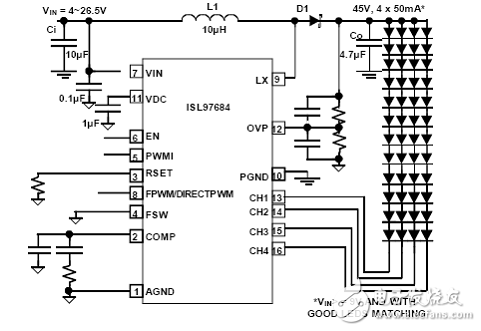

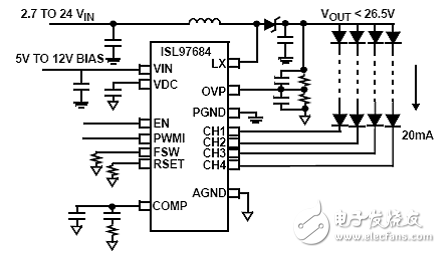

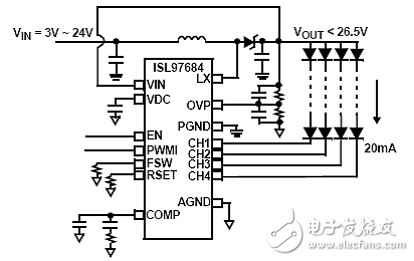

图2.ISL97684单电源3V应用电路图
图3.ISL97684双电源2.7V应用电路图

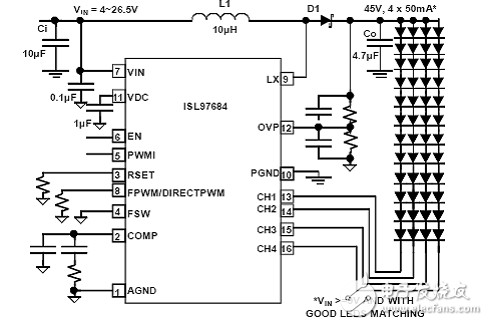

图4.ISL97684直接PWM调光应用电路图
图4.ISL97684 采用RFPWM频率可调的PWM调光应用电路图
ISL97683，ISL97682 ISL97684是intersil的高度集成LED驱动电路芯片。这些部件可以驱动LED的多个通道输入低至4 v输出高达45 v。他们还可以操作从输入低至3 v输出26.5 v的引导配置。功能可选渠道移相控制。这个功能是用来减少输入、输出脉动特性和负载瞬变，帮助消除或减少视频和音频噪声干扰从背光驱动操作。同时提供8位 PWM调光系统，需要频率调整的灵活性。独特的自适应提高交换架构，ISL97682，ISL97683，ISL97684也提供直接PWM调光输出，它遵循输入和达到200赫兹时，线性低至0.009%或1.35%在30千赫。
TOP9 采用ISL70001SRH耐辐射高效同步电源电路设计
Intersil 公司的ISL70001SRH是耐辐射高效同步降压电源稳压器，输入电压3V到5.5V，输出电压外部调节，从0.8V到输入电压的85%，效率大于 90%，输出电流在TJ在+145℃时为6A. 耐辐射剂量在50-300rad（Si）/s之间，主要用在FPGA，CPLD， DSP，CPU核或I/O电源，以及低压高密度分布式电源系统。本文介绍ISL70001SRH耐辐射电源主要特性，典型应用电路以及 ISL70001SRHEVAL1Z评估板电路图和材料清单。
ISL70001SRH 主要特性：高效达到90%，固定为1 mhz工作频率，操作从3 v 到5.5 v供应，±1%参考电压，负载、温度和辐射，可调节输出电压，两个外部电阻设置输出电压0.8 v ，双向同步销允许将两个设备同步180°不同相的，设备使比较器的输入类型，输入欠压、输出欠压和输出过载保护。
图2.ISL70001SRH 5V输入应用电路图

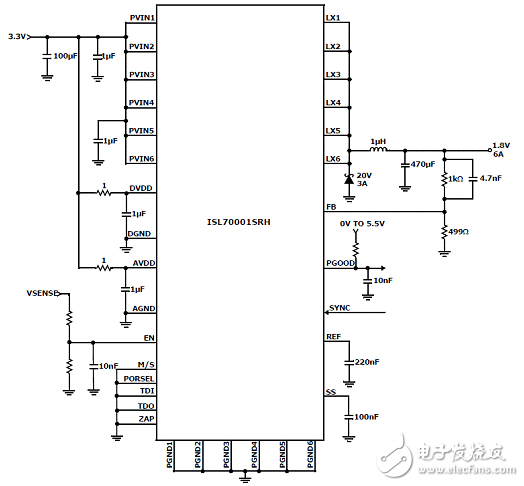

图3.ISL70001SRH 3.3V输入应用电路图
ISL70001SRHEVAL1Z评估板：

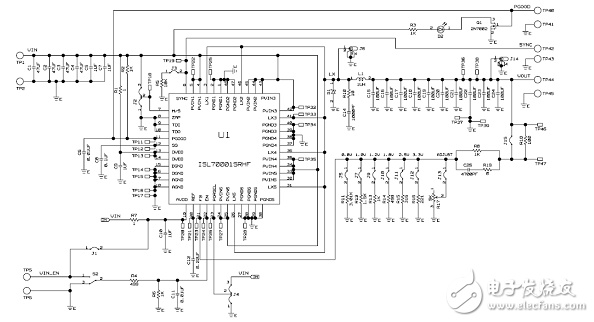

图4.ISL70001SRHEVAL1Z评估板电路图
ISL70001SRHEVAL1Z评估板的目的是演示ISL70001SRH的特性，同步调节器集成电路与集成场效芯片的具体应用。3 v的输入电压和监管提供了一种输出电压0.8 v至85%的输入电压，输出电流从0到6。输出可以快速设置为任何常用的预设电压（0.8 v，1.0 v，1.2 v，1.8 v，2.5 v，3.3 v）或使用机载电位器调整另一个电压。信号是高，灯红表明，输出电压在±11%的典型管理。提供了一个拨动开关方便地启用或禁用输出电压。 ISL70001SRHEVAL1Z评估委员会可以设置为运行的名义1 mhz内部振荡器ISL70001SRH或1 mhz±20%的外部时钟同步。两个或两个以上ISL70001SRHEVAL1Z互相评价可以同步在主/从配置中，所有切换180°不同相对主单元。
TOP10 基于LCDSI71263液晶显示模块电路设计
无源液晶显示模块的实现方法切实可行，具有设计简单、工作可靠等优点，具有很好的参考价值和实用性。只需串接在两线制变送器4～20mA回路里，即可显示测量工程值或测量百分比，无需电池或接入电源。可嵌入到现场仪表的表头就地显示，或安装在控制室集中显示，是一种通用的无源液晶显示模块。

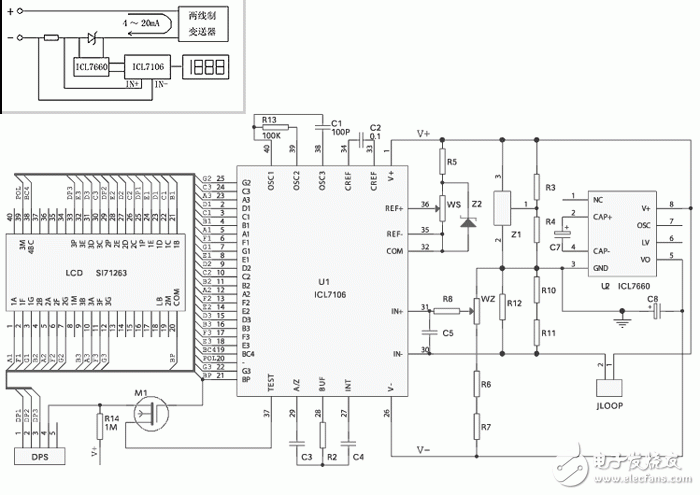

信号采样电阻产生的最大200mV信号送入模数转换器的差分输入端，转换为数字量进行显示。模数转换器采用抗工频干扰强的双积分模数转换器 ICL7106，可以直接驱动3位半液晶显示器，显示模块通过两个接线端串接到两线制变送器的4～20mA回路里，通过液晶模块的可调精密并联稳压管产生 2.5V的压降，再经过倍压提供模块的5V电源。
LCD SI71263是小型三位半液晶显示器。整个电路简单实用，采用表面贴封装的元件做成小型液晶显示模块，可直接嵌入到现场仪表的表头。ICL7660是 Intersil公司采用CMOS工艺制成的高效率、小功率低压直流电源变换器，它不仅可将单电源转换成对称输出的双电源，还能实现倍压和多倍压输出，ICL7106的电源即由此获得。ICL7106也是Intersil公司生产的专门用于驱动LCD的双积分模数转换器，功耗极低，可由电池供电。芯片内部有时钟电路，外接阻容元件即可构成两级反相RC振荡器（图中R13、C1），内部有基准电压发生电路，在V+与COM之间有一个 2.8V典型值的基准电压源，但考虑到其温度稳定性，这里采用外接精密基准LM385-1.2V，再由分压器分压送到ICL7106的差分基准输入端。 ICL7106的差分输入特性使得IN+和IN-可以接受在共模电压范围内的差分电压，在V-+1～V+-0.5范围内，A/D转换器具有86dB的共模抑制比。图中Wz、R6、R7分压接入测量输入IN＋端，Wz用于调整量程下限。R8、C5组成低通滤波以滤去干扰。Ws电位器用来微调显示满度以保证 Vref+- Vref-＝Vm/2，Vm为满量程。M1用于驱动小数点，DPS用于选择小数点显示位置。
基于ISL9208的大容量锂电池组系统电路设计
本文给出的电池组管理系统的硬件如图所示。图2所示是其实际电路连接图。

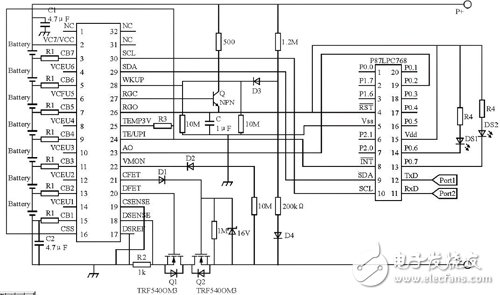

图2 大容量锂电池组管理电路
当系统接入外部负载或者充电器时， 使用一个外部开关将ISL9208的WKUP引脚拉到高电平，从而唤醒微控制器模拟前端ISL9208， 唤醒后的ISL9208则通过内置的3.3 V稳压器从RGO口输出3.3 V电压来驱动控制芯片P87LPC768， 这样，MCU上电后就可使整个系统开始运转。MCU可通过I2C接口与ISL9208进行通信， 以设置好ISL9208的内部寄存器， 同时监控单体电池的电压状况， 并根据每个电池的具体参数判断电池的状态， 再通过均衡模块对单体电池进行保护， 以防止过冲和过放。
基于ZL2008数字DC-DC电源控制电路设计
数字电源可通过数字方式对电源系统的各项参数进行设定，实现一次设计、反复使用，并且易于扩展。Intersil 公司推出的ZL2008是最新一代数字DC-DC电源控制器，使用了Intersil 的引脚设置威廉希尔官方网站 配置功率转换和电源管理参数，同时通过PMBus接口进行遥测和监控，补偿、电流分配和输出电压等工作参数可以通过引脚进行配置。 ZL2008可用搭积木的方式搭建直流电源，使用3.3V单相电源到12V输入的多相电源。
ZL2008 DC-DC采用自适应的控制算法，使功率转换器自动改变运行状态，始终工作在最佳的效率点上，提高效率和整体性能，而只需用很少或不用用户的干预。
图2 ZL2008的典型应用电路
ZL2008的PWM环路使用一个模拟和数字混合模块，能够对功率转换的整个进程实现精确的控制，而且不需要任何软件。ZL2008集成了各种电源管理功能，可以用简单的引脚连接进行配置。用户配置可以保存在内部的非挥发性存储器里（NVM）。另外，全部功能可以通过SMBus硬件接口，使用标准的 PMBus命令进行配置和监控。ZL2008包括先进的节能算法，能够持续地调整电源，将损耗降至最低值。嵌入式控制器使用这些算法，实时调节各种工作参数（死区时间，开关频率，低侧 FET导通时间，等等），以优化效率。这样，ZL2008可以适应生产变化、温度变化、负载变化、输入电压变化、温度变化和元件老化带来的影响，提供最高的性能。该器件还集成了功率转换控制、电源管理、故障管理和遥测等功能，可节省数十个元器件，大大降低了材料成本。随之而来的另一个好处是加快了开发进度，减少了生产制造的时间。
采用ISL6228笔记本电脑电源管理电路设计
Intersil公司的ISL6228是两路同步降压PWM控制器，它采用Intersil的 RobustRippleRegulator（R3）威廉希尔官方网站 ，能对输入电压和输出负载的瞬态变化提供极好的动态响应。广泛应用于通用开关电源降压稳压器，PCIExpress图像处理单元，辅助电源，VRM以及网络适配器。本文介绍了ISL6228的主要性能，典型应用电路图以及评估板 ISL6228EVAL3Z评估板的电路。
高性能双输出控制器，Intersil的R3威廉希尔官方网站 结合的最好特性消除他们的许多缺点。R3威廉希尔官方网站 雇佣了一个创新的调制器，合成一个虚拟现实交流纹波电压信号，类似于电感纹波电流的输出。交流信号虚拟现实进入窗口比较器的误差放大器输出 VCOMP低阈值，和上面的阈值是可编程电压进行比较，导致生成的PWM信号。电压参考大众集稳态PWM频率。两个边缘的脉宽调制响应输入电压瞬变和输出负载瞬变，速度远远超过传统 PWM控制器。每个通道ISL6228误差放大器，提供了±1%电压调整。

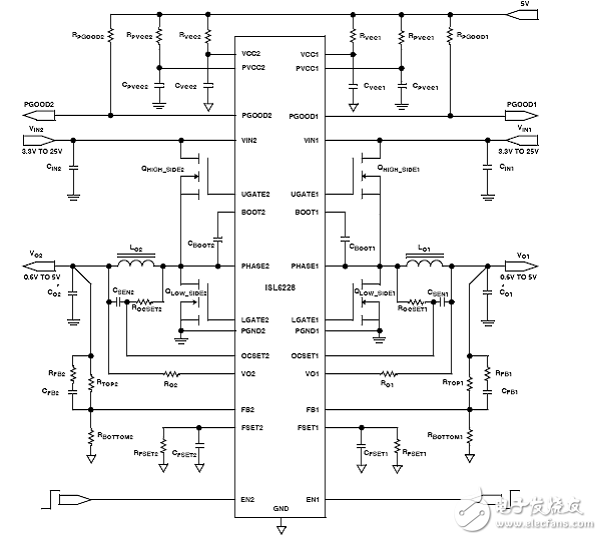

图2 SL6228应用电路图
TOP11 六路45V双调光LED驱动电路设计
ISL6228EVAL3Z评估板显示的性能ISL6228双通道PWM控制器。ISL6228 使用intersil脉动调节器（R3）威廉希尔官方网站 。1频道输出电压1.5 v和1.5 v，等待状态的切换S5。2频道输出电压为1.8 v。每个通道都有一个车载动态负载发生器包括评估瞬时荷载响应。适用4.5 300μs脉冲负载在VO1和接地，并实行5 300μs脉冲负载在摄氧量和接地。
评估板 ISL6228EVAL3Z评估板的性能和电路图
六路45V双调光LED驱动电路设计
Intersil 公司的ISL97674是六路45V双调光LED驱动器，4.5V-26V时支持78个LED， 2.7V-26V时支持48个LED，可以采用SMBus/I2C 或PWM信号进行调光，输入电压4.5V-26.5V，最大输出电压45V，每路LED电流高达40mA，电流匹配±0.7%，主要用在笔记本电脑显示屏 WLED或RGB LED背光，LCD监视器LED背光以及汽车显示器LED背光。本文介绍了ISL97674主要特性， 典型应用框图以及ISL97671/2/3/4IRZ-EVAL评估板电路图。
电路主要特性：采用6频道传输与帧率调光频率同步，电压4.5 v至26.5 v的输入。调光控制PWM / DPST可控制初始状态，在200赫兹直接PWM调光，同时可选主故障保护，600千赫/ 1.2 mhz选择开关频率动态空间控制。

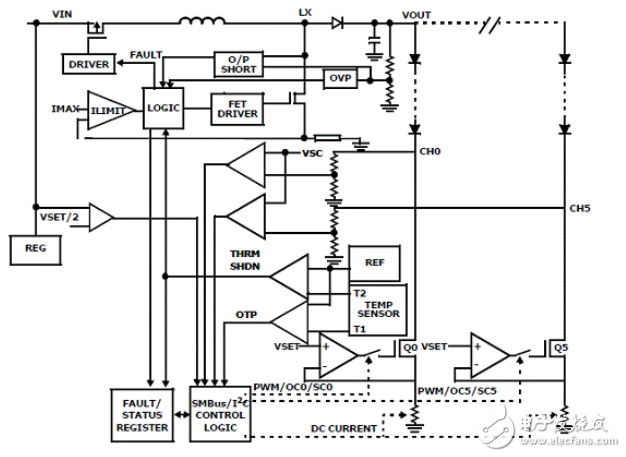

图2.ISL97674简化的故障保护图

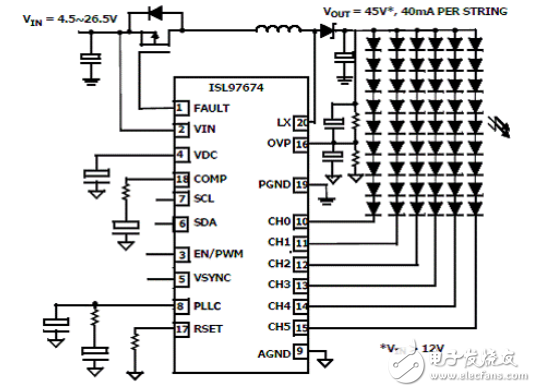

图3.ISL97674典型应用图

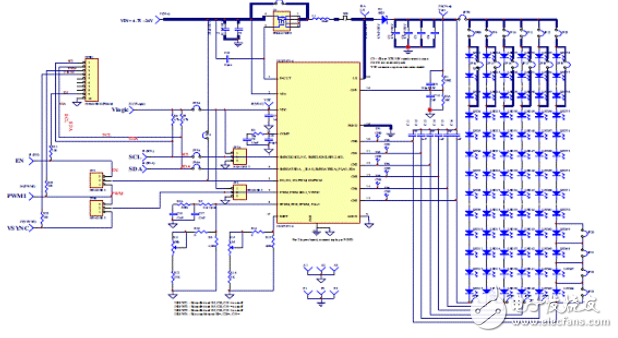

ISL97671/2/3/4IRZ-EVAL评估板电路
ISL97671/2/3/4IRZ-EVAL评估板填充72 LED在6P12S配置简化评估和测试
ISL97674特性可选通道相移控制来减少输入，输出和负载瞬态脉动特征以及传播的光输出有助于减少视频和音频干扰从背光驱动操作。相移可以被编程以同样的相角或在7位分辨率可调。此外，ISL97674还有一个独特的VSYNC功能，接受30 hz ~ 120赫兹帧信号并将其同步到调光频率减少面板，面板的视觉干扰变化。调光频率可在200赫兹到30千赫和可以同步从140赫兹到140赫兹。
