基于Intersil ZL2008的数字电源电路设计 —电路图天天读（52）

　　ZL2008是数字DC/DC电源控制器，集成了3A MOSFET驱动器，均流特性允许多个器件并联连接给负载供电，以满足更高电流的需求。输入电压3V-14V，输出电压0.64V-5.5V，输出电压精度±1%，并具有快速负载瞬态响应，集成了和PMBus兼容的I2C/SMBus接口，主要用在服务器/存储器设备，通信/数据通信设备以及电源模块。本文介绍了ZL2008主要特性，12V输入输出1.8V/16A应用电路图， 三相均流方框图以及ZL2008EVAL1Z评估板主要特性。

　　12V输入输出1.8V/16A应用电路设计

　　ZL2008设计是一个灵活的构建块的直流电源，可以很容易地适应设计从单相电源操作从3.3 v输入到多阶段供应从12 v的输入操作。ZL2008不需要复杂的电源管理以及很多外部离散的组件。关键操作pin-straps可配置的特性，包括补偿、电流共享和输出电压。ZL2008使用I2C / SMBus™与PMBus™协议通信的主机控制器和Digital-DC总线之间的通信Zilker实验室设备。

　　ZL2008三相均流电路设计

　　电路主要特性：

　　自适应轻载效率优化，3 v 14 v输入范围，0.54 v至5.5 v输出范围，普拉和DOSA电压调整模式，输出电压精度±1%，内部MOSFET驱动程序，快速加载瞬态响应，当前共享和相交叉，™参数捕获快照，通过无铅认证（6 mmx6mm）QFN的电源管理，数字软启动/停止，精度延迟和过渡，权力好/启用，电压跟踪、测序旖旎，电压、电流和温度监测，I2C / SMBus接口，PMBus兼容，输出电压和电流保护，内部非易失性存储器（NVM）

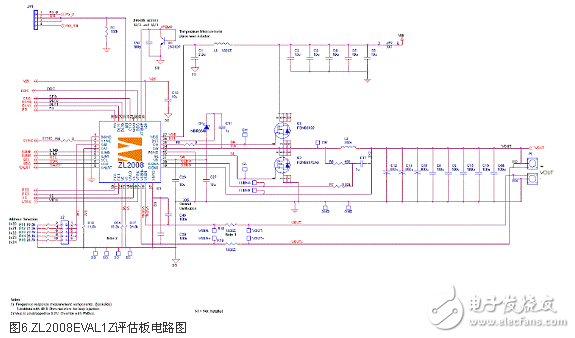

　　评估板电路设计

　　ZL2008是一个集成的混合信号功率转换和管理集成电路相结合的一种有效的降压直流/直流转换器与关键能力和热管理功能在一个包中。ZL2008包含当前共享和适应性效率优化算法提供一个灵活、高效的功率集成电路构建块。ZL2008EVAL1Z平台是一个层板展示15同步降压转换器。测序、跟踪加旁注，加上其他功能可以使用这个评估板。USB SMBus适配器板可以使用eval板连接到电脑。
电子发烧友网威廉希尔官方网站 编辑点评分析：

　　数字电源的关键是电源管理、控制信号的数字化处理，其基本要求是：在保障稳定性的前提下，具有快速性、平稳性和准确性。ZL2008是数字DC/DC电源控制器，集成了3A MOSFET驱动器，均流特性允许多个器件并联连接给负载供电，很好的满足电源管理要求。若各位读者在电源管理设计方面还有独特想法，欢迎在评论处讨论。
