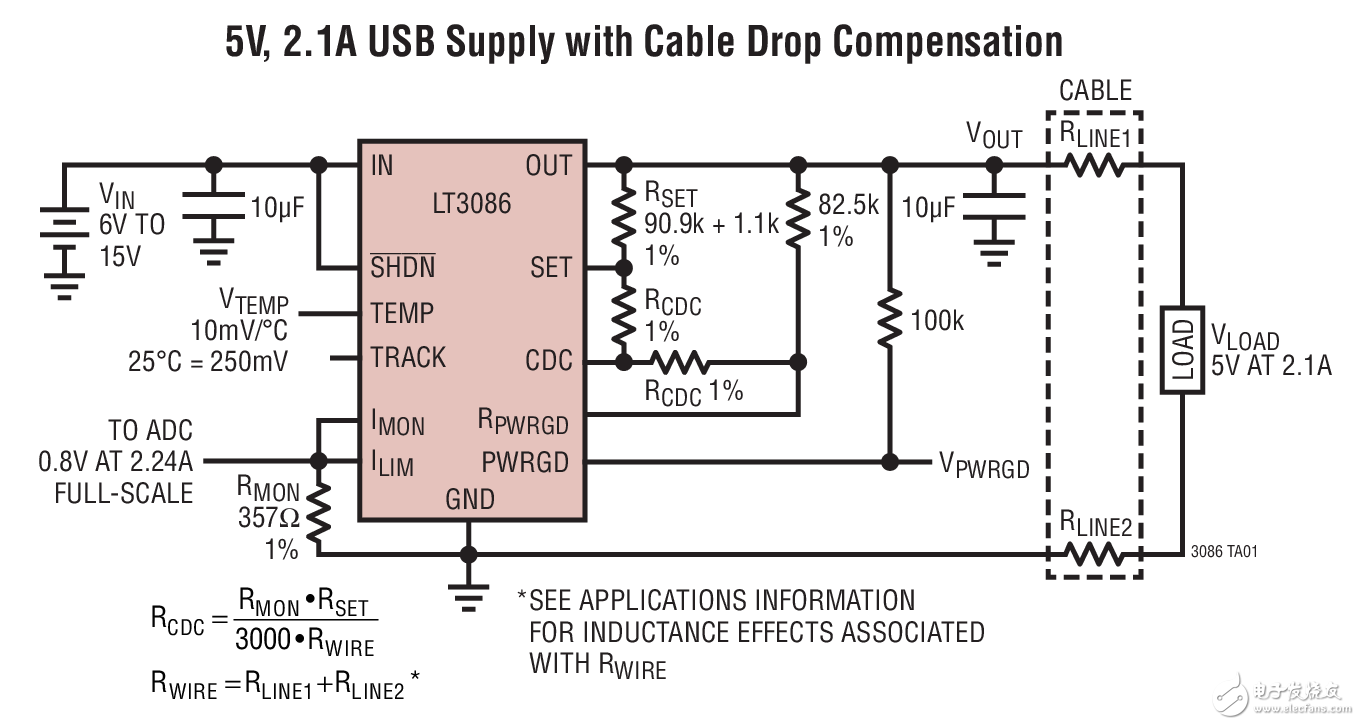

具电缆压降补偿功能的5V/2.1A USB电源电路图

　　LT®3086 是一款多功能、低压差、低噪声 2.1A 线性稳压器，其可在一个 1.4V 至 40V 的输入电源范围内运作。在 2.1A 电流条件下的压差电压通常为 330mV。一个电阻器负责将输出电压设定在 0.4V 至 32V 的范围内。输出电压容差在整个电压、负载和温度范围内保证为 ±2%。LT3086 可在采用陶瓷输出电容器（所需的最小值为 10μF）时保持稳定。LT3086 的可编程电缆压降补偿可消除由至负载的阻性连接所引起的输出电压误差。一种主/ 从配置允许并联多个器件以提供较高的负载电流和散热量，而无需使用外部镇流电阻器。输出电流和温度监视以及一个电源良好标记提供了系统诊断和调试能力。内部故障保护电路包括热停机和具折返的电流限制。另外，热限值和电流限值也可以在外部设置。

　　 5V, 2.1A USB Supply with Cable Drop Compensation具电缆压降补偿功能的5V/2.1A USB电源电路图
