电流准连续控制原理图

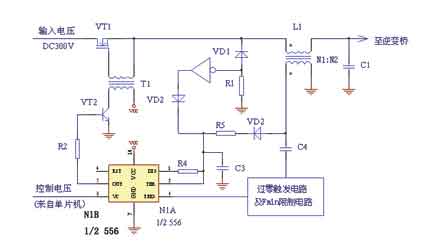

图2  简化的电流准连续控制原理图

图2是简化的“电流准连续”控制电路，主要工作波形如图3所示。降压开关VT1、续流二极管VD1及电感L1构成典型的降压电路。VD1中串联了一个电流检测电阻（0.1Ω），用来检测续流电流。电感L1中增加了一个辅助绕组，用来得到过零信号。N1B（1/2个LM556）用来构成一个单稳态振荡器，产生启动脉冲，同时也起到最低频率限制的作用，防止降压电路产生可闻噪声。过零脉冲发生电路在检测到L1的辅助绕组送来的过零信号时发出一个负脉冲，触发N1A（另外1/2个LM556）输出高电平，通过隔离变压器驱动VT1。放大器N2将VD1中的电流信号放大后加到N1A的2脚。下面详述工作原理。

2 工作原理
上电后，单稳振荡器电路给出第一个脉冲，加到N1A的6脚（TRIGGER端），使N1A的5脚输出高电平，驱动VT1导通，开始第一个周期。电感辅助绕组输出的电压幅度正比于输入电压，通过VD2、R5对C3充电。C3上电压达到N1的3脚电压时，5脚变成低电平，结束VT1的开通过程，VD1开始续流。VD1中的电流信号经过反向放大加到N1的2脚，从而保证2脚在二极管续流期间为高电平，5脚为低电平，防止下一次开通在续流结束之前到来。电流信号的加入起到了在续流期间封闭N1A的作用，即使有干扰信号使“过零触发电路”误动作，也不会使5脚给出驱动信号。保证了电路的安全可靠。

续流接近结束，N1的2脚（THRESHOLD端）的电压低于1/2控制电压（N1的3脚电压）。一旦有“过零”负脉冲来到N1的触发端（6脚，TRIGGER端），则5脚输出为高，VT1再次开通。这样就实现了电感电流的准连续模式。

在电路刚刚开始工作的时候，输出电压从零开始上升，输出电压比较低，二极管续流时间比较长，可能工作频率会降低到可闻频率（<20kHz）。为了避免出现这种情况，设置了最低频率限制电路，这个电路同时也是最初的启动电路。把最低频率限制在20kHz以上，不等到续流结束VT1就再次开通，续流电流已经下降到比较低，而且这种情况只在启动初期的几十毫秒内出现，一旦灯电压上升到20V以上，就不再会出现这种情况。
