CD4017是一种十进制计数器/脉冲分配器。CD4017是5位Johnson计数器，具有10个译码输出端，CP、CR、INH输入端。时钟输入端的斯密特触发器具有脉冲整形功能，对输入时钟脉冲上升和下降时间无限制。CD4017提供了16引线多层陶瓷双列直插（D）、熔封陶瓷双列直插（J）、塑料双列直插（P）和陶瓷片状载体（C）4种封装形式。
cd4017工作原理
cd4017计数器，提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通，保证了正确的计数顺序。译码输出一般为低电平，只有在对应时钟周期内保持高电平。在每10 个时钟输入周期CO 信号完成一次进位，并用作多级计数链的下级脉动时钟。
cd4017电子制作电路图（一）
用CD4017组成的单键触摸开关电路图
电路原理如附图所示，其中HD为管式氖泡，它与光敏电阻RG组成“自制光电耦合器”，并与触摸电极M、R1形成触摸信号输入通路。CD4017的Q1、Q3、Q5、Q7、Q9等奇数输出端分别接二极管V2～V6，当其中之一输出高电平时，V8导通并触发双向可控硅VT导通，接入插座的负载得电工作，此时Q2、Q4…偶数输出端悬空；反之，当偶数输出端其中之一为高电平时，V8、VT均截止，插座负载断电，该触摸开关刚通电时，因C1、R4微分作用，CD4017自动复位清零，插座为断电状态。首次触摸M后，HD启辉发光，RG阻值减小，CD4017的CL端变为高电平，Q1输出高电平；而再触摸一次M后，CD4017计数一次，Q1变为低电平，Q2输出高电平，依次类推，从而实现触摸开关功能，市电两输入线分别通过R7、R8接至触摸通路，因此无需分相线、零线，均可保证电路正常工作。
元件选择：C2和VT的耐压应大于400V，VT的规格可根据负载的功率而定。HD的启辉电压应低于100V，V8可用9013，Β≥60即可，RG的亮阻应不低于20K，暗阻应大于2MΩ。其余元件可按图示数据选用。
该开关只要元器件良好、焊接正确无误，无需调试即可正常工作。整个电路可装在一只100mm×70mm×50mm的塑料盒中，并将其固定在室内墙壁的适当位置处，触摸电极可采用10mm×10mm的铜片或印制板的边角料制作。
cd4017电子制作电路图（二）
具有定时功能的风扇interwetten与威廉的赔率体系 自然风控制器电路
这种自然风模拟控制器具有10-9omin共九档定时功能，采用CMOS集成电路和固态继电器结构。它具有成本低，制作容易，功耗小，安全可靠，实用性强，无干扰等-系列优点，比较适合家庭安装使用。
该装置的电路工作原理如图10-2所示。它是由两个占空比可调的多谐振荡器、十进制计数器／脉冲分配器、固态继电器以及电源电路等所组成。Ic2（CD4013）是-片双D触发器，在其Ql、Q2与Rl、R2之间，以及亘1、西2与S1、S2之间均分别接有RC网络，使之成为两个独立的且占空比可调的多谐振荡器。其中DA组成的振荡器的周期为6005，用作定时基准脉冲。DB组成的振荡器周期约为3005，用做SSR的控制脉冲。DA、DB组成的振荡器工作与否均受到三极管VTI集电极电位的控制。Ic2是十进制计数器／脉冲分配器，它与DA配合构成定时控制电路，其中Sl-59为定时选择开关，可在10-90min内分为九档选择定时时间。
现以定时-个小时（即56接通时）为例，说明该电路的工作过程。电源接通后，由于Cl、R3的作用，产生的脉冲使ICI内部清零，以保证ICI输出的高电平从Y0端开始，便于计数与定时。初始状态时，ICI的Y。端为高电平，Yl-Y9端均为低电平，三极管VTI此时处于截止状态，其集电极的电平为高电平，则二极管VDS截止，DA开始振荡，将周期为1Omin的脉冲送至ICI的CP端供Icl计数定时。同时VD6也截止，DB开始振荡，Q2端的高电平以数分钟为间隔，周期性地出现高低电位变化。当其输出高电平时，三极管VT2导通，SSR被触发导通，串接在该回路中的电源插座C2通电，插在该插座中的电风扇运转。当输出低电平时，VT2截止，SsR关断，电风扇就停止运转。这样，DB中的Q2端电平的高、低就控制着电风扇的转、停，使电风扇断续工作，产生的阵风来模拟自然风。
调节RP2的阻值可以改变电风扇断电的时间；调节RP3可以改变电风扇通电的时间，二者均为独立调节，互不影响，通过合理的设置使电风扇的吹风效果适合使用要求，调整极为方便。
当定时时间到，ICI的Y6端输出高电平使VTI导通，其集电极电位接近于地电位，此时VDS和VD6均导通，则DA与DB的S1、S2端分别被籍位于低电平，导致DA停振，即定时时间结束。同时DB也停振，Q2端保持为低电平，VT2截止，SSR关断，电风扇停止运转，完成了定时关断电风扇的功能。欲再次启动，只要按动-下按钮SA，使ICI清零，电路即可重复上述工作过程。显然，要取消定时，只要将S1-S9均断开即可。LEDI-LED10作为时间经过显示器，以清楚地显示已过去的时间和将要经过的时间。LEDll作为VT2的工作同步指示器，以表明VT2的工作状态。
其中ICI采用CD40l7。DA、DB采用-块双D触发器CD4013。SSR采用MOC3o41等。VTI、VT2均采用8050、3D912或3DK4等中功率三极管。CS采用0.68uF-1uF的耐压不小于400V的无极性电容器。S1-S9可采用微型拨动开关。其它元器件无特殊要求，可按图示数值选用。
cd4017电子制作电路图（三）
555与CD4017组成的圣诞树LED闪光灯图
该装置的电路工作原理如图所示。它是由时钟脉冲电路，十进制计数器／分配器电路，大功率直流开关集成电路和发光二极管等组成。ICINE555构成一个自激振荡器，一开机便振荡，其输出端③脚不断地输出方波信号至IC2CD4017的触发计数端“CP“，使IC2的Yo？Y9不断从低电平变为高电平。IC3一IC7TWH8778是大功率直流开关集成电路，只要控制端⑤脚的电压大于1.6V，该开关便导通，其输出端②、③脚同时变为高电平，其驱动电流可达1000mA以上，因此可以驱动许多的发光二极管。IC2
的Y0、Y2、Y4、Y6、Y8各串一只二极管与Yl、Y3、Y5、Y7、Y9相连。这样，ICI每输出两个脉冲，彩灯各路变换一次．其变换周期取决于ICI的振荡频率，可由RP调节控制。
cd4017电子制作电路图（四）
555与CD4017组成的幸运抽奖机电路图
在节日举办的游艺晚会上，为了活跃气氛，往往举行-些富有刺激性的幸运抽奖活动。这种幸运抽奖游艺机采用随机按键的方式，在9个小灯笼中藏有不同的礼品，并有音乐伴奏，9个小灯笼依次流水点亮，-旦欺下抽奖按钮，哪个小灯笼点亮不熄，就在哪个小灯笼中拿出奖品赠送。

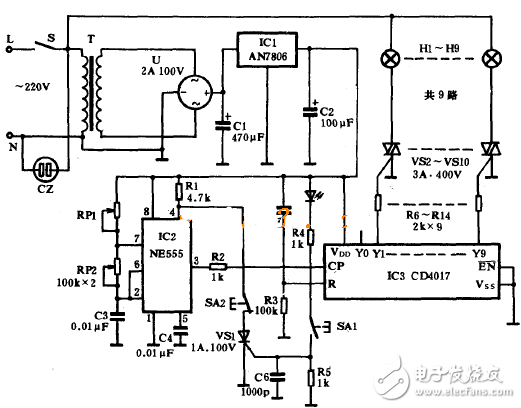

该装置的电路工作原理如图所示。它是由电源电路、时钟脉冲发生电路、十进制计数器／分配器、灯笼灯光驱动电路以及抽奖控制电路组成。22oV市电经电源变压器T降压成9V，由全桥U整流后，CI滤波，ICI将直流电压稳定成6V输出供给电路。由IC2及RPI、RP2、C3构成-个自激振荡器，可提供时钟脉冲给IC3进行计数分配。调节RPI、RP2的阻值，可以调整其脉冲周期，从而达到控制灯笼依次点亮的速率。IC3每接受-个时钟脉冲，其输出端的高电平就产生位移，不断地有脉冲输入，灯笼Hl-H9’就依次点亮并循环。
抽奖开始时，合上电源开关S，在时钟脉冲的作用下，IC3的Y。～Y9端依次出现高电平，双向可控硅VS2-VSIO不断导通，Hl-H9依次循环点亮。插在电源插座中的录音机播放出悦耳轻松音乐。抽奖人看准时机按下SAI，此时单向可控硅Vsl导通，导致IC2的④脚由原来的高电平变为低电平，于是IC2强制复位，其③脚不再有脉冲输出，IC3也不计数。IC3的输出端有-个恒定的高电平，相应的小灯笼点亮，这样就确定了奖品的等级。由于IC2的振荡频率较高，抽奖者无法确定数按钮的最佳时刻，具有极大的随机性。IC3的Y0端没有接灯笼，如果欺下SAI后，所有的灯笼均不亮，说明是Y。端为高电平，它这样设置是给抽奖者多-次机会，可以再来-次，以尽兴。
其中ICI采用AN78o6、LM7806等三端稳压集成电路。IC2采用NE555、LM555、UA555等时基集成电路。ICs采用CD4017。VSI采用单向可控硅．VS2-VSio采用3A、400V双向可控硅。Hl-H9均采用小于100W的白炽灯泡。SAI为常开按钮，SA2为常闭按钮，作复位之用。T采用3W、次级为9V的电源变压器。U为全桥。其它元器件无特殊要求，可按图示数值选用。
cd4017相关资料：cd4017驱动数码管电路（LM8364/多通道电子开关/电容测量电路）
