sg3524控制的恒流源电路图_SG3524的应用电路

　　SG3524简介

　　SG3524是开关电源脉宽调制型控制器。应用于开关稳压器，变压器耦合的直流变换器，电压倍增器，极性转换器等。采用固定频率，脉冲宽度调制（脉宽调制）威廉希尔官方网站 。输出允许单端或推挽输出。芯片电路包括电压调节器，误差放大器，可编程振荡器，脉冲指导触发器，两个末级输出晶体管，高增益的比较器，以及限流和关断电保护电路。

　　sg3524引脚及功能

　　sg3524控制的恒流源电路图

　　采用开关电源的恒流源电路如下图所示。当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

　　优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。与之相配套的散热器体积大大减小，同时脉冲变压器体积比工频变压器小了很多。因此采用开关电源的恒流源具有效率高、体积小、重量轻等优点。

　　缺点：开关电源的控制电路结构复杂，输出纹波较大，在有限的时间内实现比较困难。

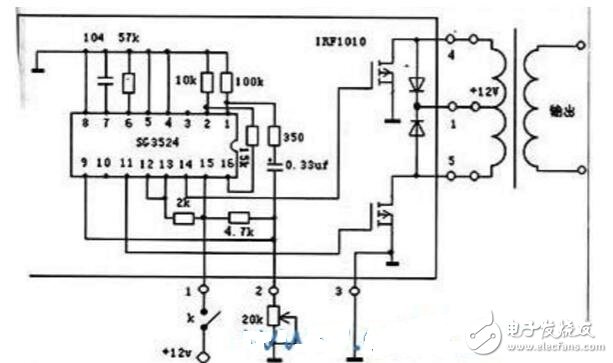

　　SG3524组成的500W，12V转220V逆变器电路图

　　此电路的特点是体积小，效率高，在额定功率范围内温升很小，最大输出功率500W，若要增加功率只要增加并联功率场效应管，可以通过外接电位器进行脉宽调制。元件选择：驱动电路是专用的脉宽调制震荡SG3524，因其外围元件少，制作简单，所有元件可以用最紧凑的搭焊方法焊在外围，这样可以缩小体积，本电路是否成功的关键是功率场效应管的选择，它的参数最好是50V50A以上，可选用的是IRF1010，50V75A的，7、8脚的电阻和电容决定了震荡频率。本电路的频率是250HZ，比工频50HZ高出五倍，所以输出变压器的尺寸和绕制圈数就可以相应减少。如果要工作在50HZ的工频可以适当增大CR的值，这样就可以配接标准的工频控制变压器，这样充电更简单，由于功率管的内部有阻伲二极管，所以只要K断开，直接在输出端输入220V的市电就可以了，整个电路可以用AB胶粘在50X60X1的铝板上。

　　本模块可以扩展成UPS不间断电源，在二脚外接电压比较电路，还可以稳压输出。

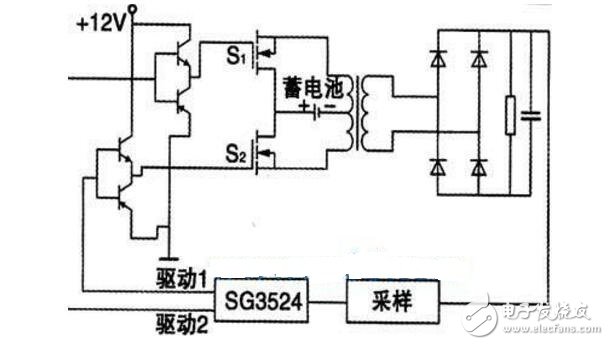

　　SG3524构成逆变电源

　　常用的由SG3524构成逆变电源方框图如下图所示，采用推挽式电路，初级线包中心抽头接蓄电池，两端用开关管控制来进行交替工作，双组线包工作的变压器的体积比较小，可提高占空比，增大输出功率，以提高转换效率。

　　sg3524多种应用电路

　　图１　15V/-5V直流转换电路（电容二极管输出）

　　图２　5V/±15V升压转换电路（反激式变压器输出）

　　图３　28V/5V直流变换电路（LC式单端输出）

　　图４　28V/5V直流变换电路（推挽式变压器输出）
