74hc595与74hc573区别

　　74LS系列是低功耗肖特基，TTL电平，其低电平和高电平分别为0.8和V2.4，输入的开路为高电平，输出下拉强上拉弱，只能用5V的工作电压，一般高电平的驱动能力为5mA，低电平为20mA。74ls系列有很多，本文主要拿74hc595与74hc573作比较，看看两个区别在哪里。

74hc595与74hc573

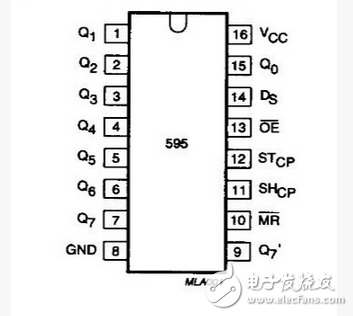

　　74HC595是硅结构的CMOS器件， 兼容低电压TTL电路，遵守JEDEC NO.7A标准。74HC595具有8位移位寄存器和一个存储器，三态输出功能。 移位寄存器和存储器有相互独立的时钟。数据在SH_cp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在ST_cp（存储器时钟输入）的上升沿输入到存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。

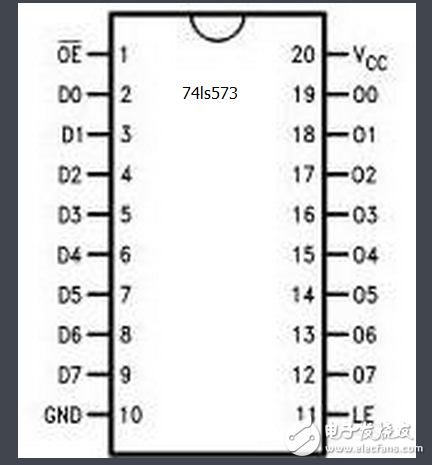

　　74HC573是拥有八路输出的透明锁存器，输出为三态门，是一种高性能硅栅CMOS器件。74HC573器件的输入是和标准CMOS输出兼容的，加上拉电阻他们能和LS/ALSTTL输出兼容。

74hc595与74hc573工作原理与特点的区别

　　74HC573工作原理：74HC573的八个锁存器都是透明的D型锁存器，当使能（G）为高时，Q输出将随数据（D）输入而变。当使能为低时，输出将锁存在已建立的数据电平上。输出控制不影响锁存器的内部工作，即老数据可以保持，甚至当输出被关闭时，新的数据也可以置入。这种电路可以驱动大电容或低阻抗负载，可以直接与系统总线接口并驱动总线，而不需要外接口。特别适用于缓冲寄存器，I/O通道，双向总线驱动器和工作寄存器。

　　74HC595是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分别的时钟。数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

74hc595与74hc573驱动数码管上的区别

　　使用573还是595 最主要有两个目的 节省IO口和增加驱动电流（单片机的IO口的电流有限可能驱动不了多个数码管）。内部当然也得有锁存器，锁存器的作用就是给个信号，他就锁住了（保持信号）573需要8条信号线并行输入。控制8个输出口595 2条spi串行就够控制8个输出口。
