TLP52l-4(GB)典型应用电路及参数

TLP52l-4(GB)典型应用电路及参数

光电隔离模块TLP521-4(GB)是一款具有完整基极一发射极的性能优良的固定延时光电耦合器，它具有最优转换速度、高温性能等特点。该器件主要特性：电流转换率为100％～500％；隔离电压为2500Vrms(min)；发射一接收电压为55V(min)；泄漏电流为lOμA(max)(Ta=85℃)；最小转换时间为42μs。

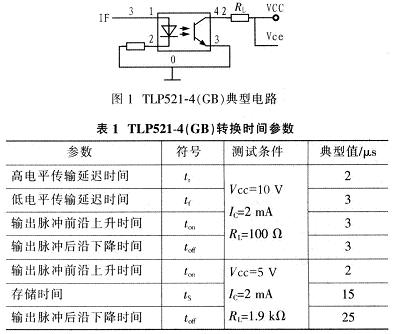

TLP52l-4(GB)的典型电路如图1所示，具体的转换时间参数见表1。由表1可知，TLP521_4(GB)最大传输延迟时间为42μs，系统需要在1ms内完成8个字节的读或写，最大传输延迟时间已满足电路传输延迟时间的水平，因而在传输速度上完全能够满足长线传输的要求。通过对其输入端的控制，可使光耦按工作需要打开或关闭。当在输入控制端加高电平时，光耦正常工作。将输入端信号耦合到输出端，而当在输入控制端加低电平时，其输出端集电极开路三极管截止，对外呈高阻态。
