ICL7109应用电路图

ICL7109应用电路图

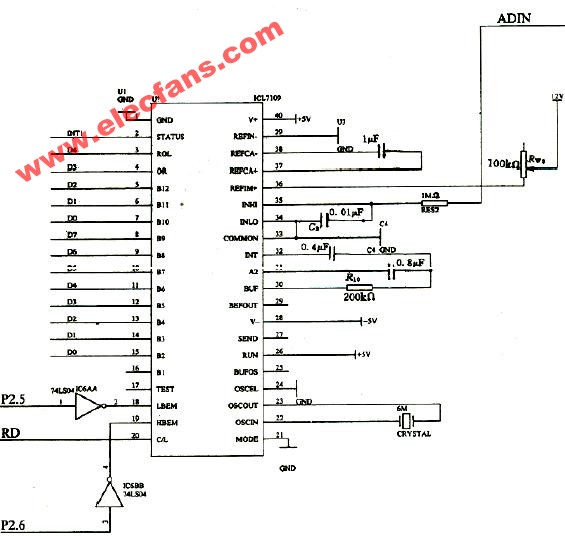

A/D采用一片砌ICL7109。ICL7109为双积分型模数转换器，12位输出，分辨率为5/4096=0.00122V。积分型A/D的抗干扰性优于逐次积分型A/D(如ADC0809)。在该系统中使用ICL7109保证了对采集入的变量的准确量化。本题中测试范围为40℃～90℃，温度的最小分辨率为0.2℃(发挥部分)。这样，整个系统的温度采用点数为50×5=250。采用一般8位A/D，分辨率为1/256，可以满足要求，但考虑到边界温度测定、系统分布参数影响、温度扩展等因素，8位A/D为临界应用，系统的线性度和准确度都难以得以保证。故我们采用12位A/D转换器。积分型A/D的缺点是转换时间长，ICL7109的最大转换次数为30次/秒。在数字控制系统中，采样周期的选择与系统的稳定性密切相关，在稳定条件下，采样频率fs应为系统最高频率的两倍，即按照采样定理，应该有fs≥2fmax。但采样周期也不应该过小，即选择与被控对象有关，典型情况下，在温度采样中，采样周期一般为10s～20s，因此这里ICL7109的采样速率完全可以胜任。具体电路见图3。
