双端输入求和放大电路的特点及性能解析

　　什么是双端输入求和电路

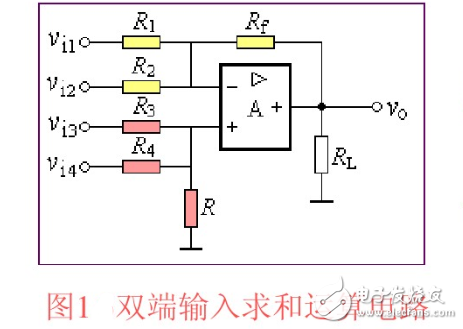

　　双端输入也称差动输入，双端输入求和运算电路如图1所示。其输出电压表达式的推导方法与同相输入运算电路相似。

　　当Vi1=Vi2=0时，用叠加原理分别求出Vi3=0和Vi4=O时的输出电压Vop。

　　当Vi3;= Vi4=O时，分别求出Vi1=0，和Vi2=0时的Von。

双端输入求和放大电路的特点及性能解析

　　比例求和运算电路实验报告

　　一、实验目的

　　①掌握用集成运算放大器组成比例\求和电路的特点和性能；

　　②学会用集成运算放大电路的测试和分析方法。

　　二、实验仪器

　　①数字万用表；

　　②示波器；

　　③信号发生器。

　　三、实验内容

　　同相比例放大器

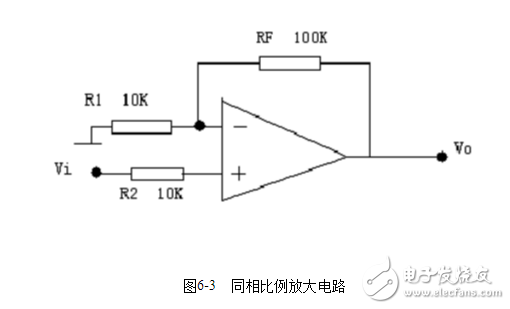

　　电路如图6-3所示。理论值：Ui/10K=（Ui-UO）/100K故UO=11Ui

双端输入求和放大电路的特点及性能解析

　　按表6-4和6-5实验测量并记录。

双端输入求和放大电路的特点及性能解析

阅读全文

12 下一页全文

本文导航

第 1 页：双端输入求和放大电路的特点及性能解析
第 2 页：反相求和放大电路
