射极跟随器经典电路图汇总

　　射极跟随器指的是：信号从基极输入，从发射极输出的放大器。其特点为输入阻抗高，输出阻抗低，因而从信号源索取的电流小而且带负载能力强，所以常用于多级放大电路的输入级和输出级；也可用它连接两电路，减少电路间直接相连所带来的影响，起缓冲作用。电压放大系数略低于1，负载能力强，输入信号与输出信号相位相同。也可认为是一种电流放大器。常作阻抗变换和级间隔离用。

　　射随器的实用电路

　　下图是高频放大器使用的一种电路，由同轴电缆把信号输出，电缆的特性阻抗一般为50欧或70欧，所以要通过跟随器BG2实现阻抗变换。

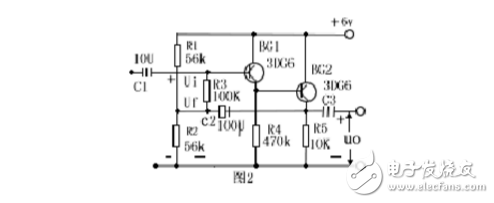

　　图2是一种自举式的跟随器，它的特点是： 1、自举

　　由于R3的下端电位随上端电位升曾而升高，故称为自兴举，自举作用使R3两端的交流压降为零。所以对交流来说，R3相当于开路，从而避免了偏置电路降低了输入阻抗的缺陷。 2、输入阻抗高

　　为了尽量地提高晶体管有效的输入阻抗，采用BG1和BG2组成复合管电路，这时β=β1β2，使总的输入阻抗大大提高。因为输入阻抗Ri=Rbe+（1+β）Reo 本电路的输入阻抗为2兆欧，

　　图3是串接式的跟随器，其特点是：

　　（1）类似图2一样，R4两端交流电压具有自举作用；

　　（2）BG2采用共基接法，使Ic2具有恒流作用，A、B两点交流阻抗RAB大大也提高，从而提高了跟随器的输入阻抗。

　　图4是互补式的跟随器，电路的特点是：

　　（1）由于两只三极管轮流供给负载电流，所以每只管的功耗只为输出功率的（12-20）%左右，效率较高；

　　（2）两只三极管都从射极输出，其输出阻抗基本上一样，所以输出波形正、负半波对称；

　　（3）由于输入信号通过BG3或BG4耦合至三极管的基极，所以，对交、直流信号都可跟随。其跟随范围约为±5伏

　　三极管射极跟随器电路

　　共集电极放大电路射极输出器、射极跟随器）

　　图1 射极输出器电路

　　一、 静态分析

　　二、动态分析

　　图2 微变等效电路

　　图3 微变等效电路

　　1. 电流放大倍数：（忽略Rb的分流

　　结 论：
　

　　2）输入输出同相，输出电压跟随输入电压，故称电压跟随器。

　　3. 输入电阻

　　图5 输入电路图

　　输入电阻较大，作为前一级的负载，对前一级的放大倍数影响较小。

　　4. 输出电阻

　　用加压 求流法求输出电阻。

　　图5 等效电路

　　射极输出器的输出电阻很小，带负载能力强。

　　射 极输出器特点：

　　电压增益小于近似等于1，输出电压与输入电压同 相，输入电阻高，输出电阻低。

　　射极输出器的使用

　　1、将射极输出器放在电路的首级，可以提高输入电阻。

　　2、将射极输出器放在电路的 末级，可以降 低输出电阻，提高带负载能力。

　　3、将射极输出器放在电路的两级之间，可以起到电路的匹配作用。

　　例：

　　估算静态工作 点，计算电流放大倍数、电压放大倍数和输入、输出电阻。

　　图6 例图电路

　　可见：输入电阻很大，输出电阻很小。
