补偿电容电路图

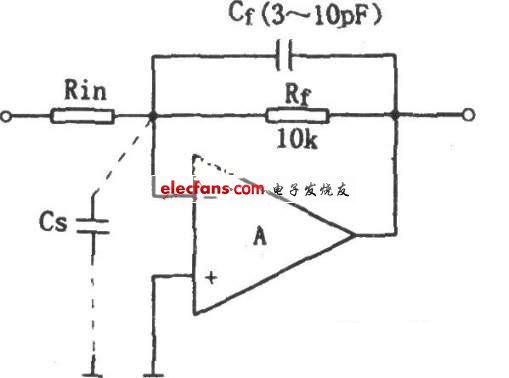

一般线性工作的放大器(即引入负反馈的放大电路)的输入寄生电容Cs会影响电路的稳定性，其补偿措施见图。放大器的输入端一般存在约几皮法的寄生电容Cs，其频带的上限频率约为：

   ωh=1／(2πRfCs)

　　为了保持放大电路的电压放大倍数较高，更通用的方法是在Rf上并接一个补偿电容Cf，使RinCf网络与RfCs网络构成相位补偿。RinCf将引起输出电压相位超前，由于不能准确知道Cs的值，所以相位超前量与滞后量不可能得到完全补偿，一般是采用可变电容Cf，用实验和调整Cf的方法使附加相移最小。若Rf=10kΩ,Cf的典型值丝边3～10pF。对于电压跟随器而言，其Cf值可以稍大一些。
