5G28、FC54、5G23组成的自动曝光定时器电路图

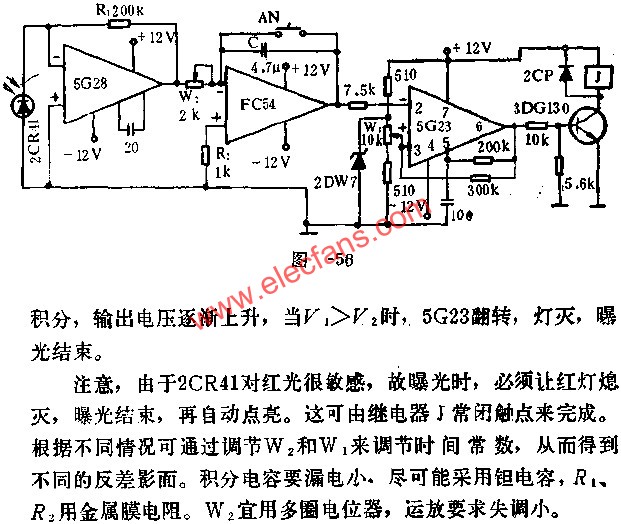

图中所示是用5G28,FC54,5G23组成的自动曝光定时器线路.所谓自动,即它的延时时间由照相底片的浓淡程度而自动控制.

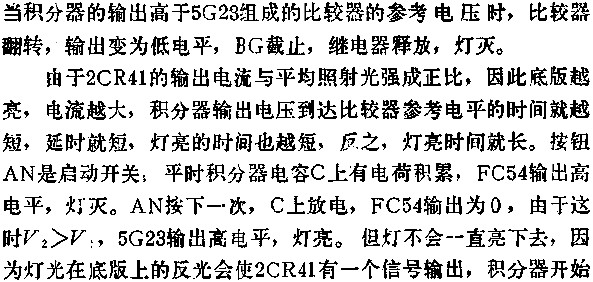

图中2CR41是光电池,它安装在放大机镜头的边缘上,把底版上的平均光强转变为电流输出.由于2CR41灵敏度较低,故用5G28作微电流放大,放大后变为电压输出,由FC54进行积分,

5G28、FC54、5G23组成的自动曝光定时器电路图 www.obk20.com
