74hc244驱动数码管显示电路及程序

把七或八只发光二极管组合在一个模件上组成了个8字和小数点，用以显示数字。为了减少管脚，把各个发光管的其中同一个极接在一起作为共用点，因此就产生了共阳极和共阴极数码之说。共阳管就是把各个发光管的正极接在一起，而共阴管就刚好相反。见下图：

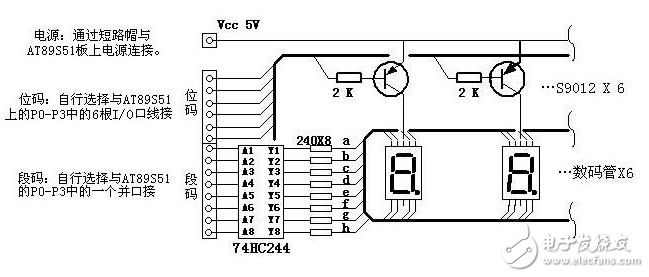

74hc244驱动数码管显示电路

大部分的逻辑IC的吸收电流要强于输出电流。因此，大家都爱使用共阴极的数码管，因为可选的IC多些。可是这组数码管是共阳的，因此公共端用三级管来驱动。最常用的S9012，首先得计划好电路方式，就采用最常用的动态扫描显示。先搭建最简电路，调试出需采用元件的参数。

先不接上图的R2和74HC244，将数码管一个段直接接地。调节R1，测得S9012基极电流为0.21mA时集电极也就是数码管上已有40mA，说明放大倍数足够了。这时接上R2和74HC244，调节R2使数码管电流控制在15mA，这样当8个段一起点亮时三极管上得通过120mA的电流。而基极上需要0.63mA，为了减小三极管的负荷应使三极管过饱和，，调节R1使基极电流为2mA，此时测得集电极和漏极之间的电压约0.1V。此时R1为2K。R2为240欧姆。

74hc244驱动数码管显示电路图

74hc244驱动数码管显示程序

查询方式程序

//六位管码管在以0.3秒的间隔在闪烁，这是采用查询方式的，比较占CUP资源

# include

typedef unsigned char uchar;

uchar code bit_num［］={0xfe，0xfd，0xfb，0xf7，0xef，0xdf};//位码值表：0，1，2，3，4，5

uchar code meg_val［］={0x03，0x9f，0x25，0x0d，0x99，0x49};//段码值表：0，1，2，3，4，5

uchar code hello［］={0x03，0xe3，0xe3，0x61，0x91，0xff}; //HELLO

uchar code beybey［］={0x89，0x61，0xc1，0x89，0x61，0xc1};//beybey

uchar code ab6789［］={0xc1，0x11，0x09，0x01，0x1f，0x41};//ab6789

void delay（int n）;

void main（void）

{

uchar i，m;

P2=0xff; //先将段码关闭

P3=0xff; //将位码关闭

delay（20）;//等待一会

while（1）

{

for （m=30;m》0;m--） //显示30次约0.3秒

{

for（i=0;i《=5;i++）

{

P2=0xff;

P3=bit_num［i］; //输出位码到P3口

P2=ab6789［i］; //输出段码到P2口

delay（5）;

}

}

P2=0xff; //关闭段码

P3=0xff; //关闭位码

delay（1000）; //等待0.3秒

}

}

void delay（int n） //子程序

{

int j;

uchar k;

for（j=0;j

{

for（k=255;k》0;k--）;

}

}
