信号灯的线性LED驱动器电路设计攻略

　　电路说明：本应用笔记介绍了一款线性LED 驱动方案，用于驱动6串LED 信号灯，每串包含4只串联LED。每串LED 负载具有独立的阳极接点，阴极连接在一起。该电路采用汽车电池供电，　最低电压为10V，最高电压为28V，能够为每串LED 提供350mA 电流。由于使用共阴极架构，检流电阻必须放置在LED 串的阳极端。LED 驱动器（MAX16836）电流检测输入端的最大共模电压限制在4V，因此，检流电阻两端的电压必须经过电平转换，以地为参考，以符合驱动器的要求。一对PNP 晶体管把LED 检流电阻的电压转换成以GND 为参考的电压，送入MAX16836电流检测引脚。下式提供了R1、R2、R3和R4 （电路图中U1部分）的计算。

信号灯的线性LED驱动器电路设计

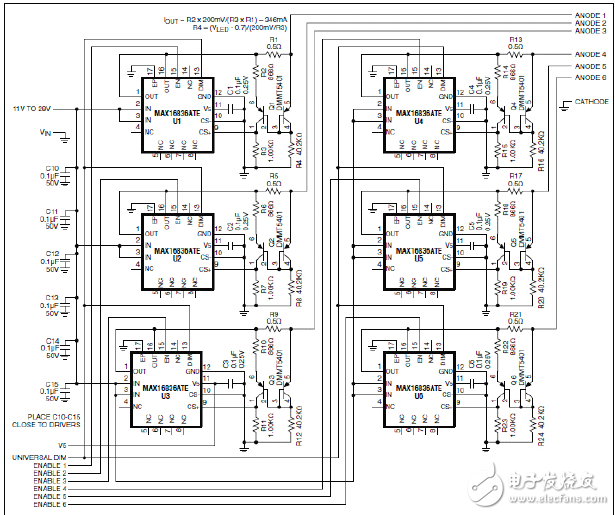

　　图1. 驱动器设计原理图

　　当LED 串的电压处于最小值（7.6V），而输入电压处于最大值（28V）时，LED 驱动电路功耗最大，大于7W。仅通过电路板散热很难耗散如此大的热量，所以，在高输入电压情况下，必须使用低占空比（低至25%）的调光信号驱动UNIVERSAL DIM 输入，以降低驱动器的功耗。
