MAX6954/MAX6955 LED显示驱动器连接两位LE

MAX6954/MAX6955 LED显示驱动器允许用户驱动独立的LED数字或共用段驱动引脚，本应用笔记详细说明了数字位映射的相关步骤。

Maxim的MAX6954和MAX6955 LED显示驱动器可用于驱动LED数字，分别控制段驱动引脚。MAX6954/MAX6955还可以驱动两位7段LED模块，共用段驱动引脚。图1给出了内部配置的示例。

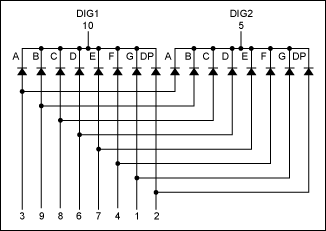

图1. 两位LED模块的内部配置

单芯片MAX6954或MAX6955可以驱动8个双位模块或一个16位模块，以下给出了位与位之间的映射，建议按照下述方式连接MAX6954/MAX6955与这些模块。

Module1-Digit1 -> Digit 0               DIG1 -> CC00
Module1-Digit2 -> Digit 1               DIG2 -> CC01

Module2-Digit1 -> Digit 2               DIG1 -> CC02
Module2-Digit2 -> Digit 3               DIG2 -> CC03

Module3-Digit1 -> Digit 4               DIG1 -> CC04
Module3-Digit2 -> Digit 5               DIG2 -> CC05

Module4-Digit1 -> Digit 6               DIG1 -> CC06
Module4-Digit2 -> Digit 7               DIG2 -> CC07

Module5-Digit1 -> Digit 0a       	DIG1 -> CC00
Module5-Digit2 -> Digit 1a              DIG2 -> CC01

Module6-Digit1 -> Digit 2a       	DIG1 -> CC02
Module6-Digit2 -> Digit 3a     	 	DIG2 -> CC03

Module3-Digit1 -> Digit 4a              DIG1 -> CC04
Module3-Digit2 -> Digit 5a              DIG2 -> CC05

Module4-Digit1 -> Digit 6a              DIG1 -> CC06
Module4-Digit2 -> Digit 7a              DIG2 -> CC07

MAX6954/MAX6955数据资料中的表4 Connection Scheme for Sixteen 7-Segment Digits规定第0、1、2、3、4、5、6和7段驱动引脚分别对应于1a、1b、1c、1d、1e、1f、1g和1dp，第0a、1a、2a、3a、4a、5a、6a和7a段驱动引脚分别对应于2a、2b、2c、2d、2e、2f、2g和2dp。

在寄存器0x03写入适当的数据设置扫描限制，本例中，所有8位模块或16位模块的扫描限制寄存器置为0x07。如果只驱动四个模块或八位显示器，扫描限制寄存器可以更改为0x03。只使用一半的模块或数位时，可以按照以下方式更改位与位之间的映射。

Module1-Digit1 -> Digit 0               DIG1 -> CC00
Module1-Digit2 -> Digit 1               DIG2 -> CC01

Module2-Digit1 -> Digit 2               DIG1 -> CC02
Module2-Digit2 -> Digit 3               DIG2 -> CC03

Module5-Digit1 -> Digit 0a       	DIG1 -> CC00
Module5-Digit2 -> Digit 1a              DIG2 -> CC01

Module6-Digit1 -> Digit 2a       	DIG1 -> CC02
Module6-Digit2 -> Digit 3a       	DIG2 -> CC03
