LED调光电路

LED调光电路

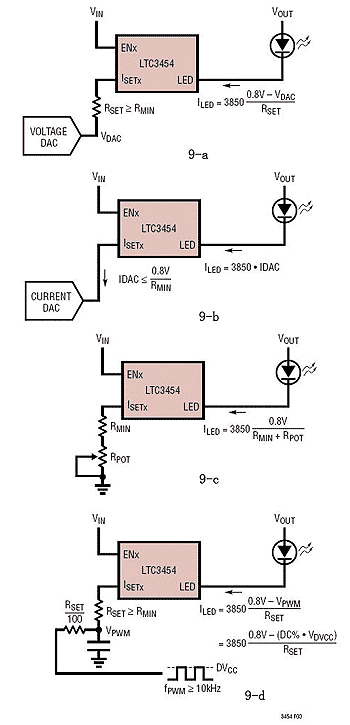

       从上面应用电路的介绍中，已知改变ISETX端的电阻可改变LED的电流ILED，则可改变LED的亮度达到调光的目的。实现LED调光的方法有4种，如图9所示。

                                            图9 LED调光电路

图9-a所示为用电压型DAC来实现调光，ILED与VDAC的关系：

       ILED="3850"(0.8V－VDAC)/RSET

       RSET≥Rmin  (Rmin为不使ILED>1A)

       图9-b所示为用电流型DAC来实现调光，ILED与IDAC的关系：

       ILED="3850"×

       IDAC≤0.8V/Rmin

       图9-c所示为用电位器来调光，ILED与电位器电阻RPOT的关系：ILED=3850×0.8V/(Rmin+RPOT)

       图9-d所示为用PW信号来调光，PWM的频率≥10kHz，其ILED与PWM的占空比D及幅值电压DVCC的关系：

       ILED=[0.8V-(D%×VDVCC)]/RSET
