BTL类型放大器电路图及特点

BTL是“平衡式无输出变压器”的英文缩写。此类功率放大器属于桥式推挽放大电路。也是一种无需调试、保真度高、成本低廉的BTL功率放大电路。

BTL功率放大器的特点

　　一是采用单电源供电方式

　　二是采用上升沿和下降沿脉冲信号触发

　　三是采用双端直接耦合输出方式。此类功率放大器的效率高于OCL功率放大器，所以广泛应用在新型彩色电视机、彩色显示器、音响等电路中。

       BTL功率放大器电路图

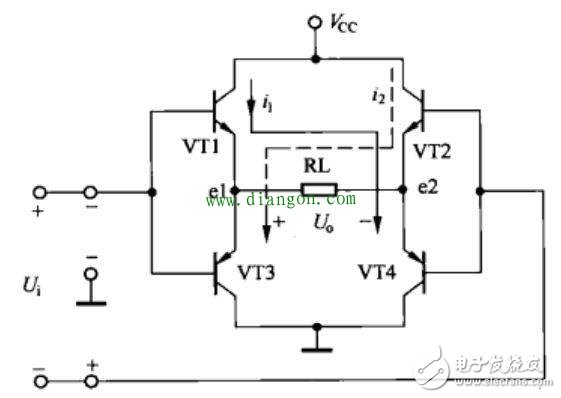

典型BTL功率放大器如下图所示。BTL功率放大器的功率放大管是由两个互补对称电路构成的四桥臂电路，负载RL接在两个互补对称电路的输出端，并且采用直接耦合输出方式。

电源电压VCC加到放大管VT1，VT2的集电极，为他们供电。静态时，由于没有信号输入，放大管VT1~VT4截止，无电压输出，RL上无电流流过。当输入Ui的正半周信号时，VT1和VT4导通，它们的集电极电流由VCC经VT1，RL，VT4到地构成回路，形成输出信号的上半周；当输入Ui的负半周信号时，VT2，VT3导通，它们的集电极电流由VCC，VT2，RL，VT3到地构成回路，形成输出信号的负半周。这样，就可以得到一个完整的信号。
