剖析TDA2030A音频功率放大电路

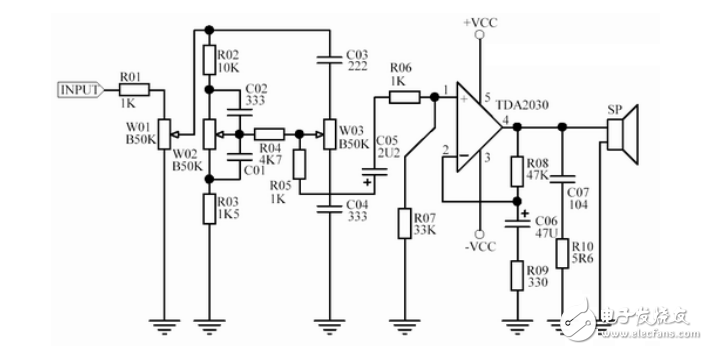

　　电路原理：TDA2030A功放板由一个高低音分别控制的衰减式音调控制电路和TDA2030A放大电路以及电源供电电路三大部分组成，音调部分采用的是高低音分别控制的衰减式音调电路，其中的R02，R03，C02，C01，W02组成低音控制电路；C03，C04，W03组成高音控制电路；R04为隔离电阻，W01为音量控制器，调节放大器的音量大小，C05为隔直电容，防止后级的 TDA2030A直流电位对前级音调电路的影响。放大电路主要采用TDA2030A，由TDA2030A，R08，R09，C066等组成，电路的放大倍数由R08与R09的比值决定，C06用于稳定TDA2030A的第4脚直流零电位的漂移，但是对音质有一定的影响，C07，R10的作用是防止放大器产生低频自激。本放大器的负载阻抗为4→16Ω。

　　剖析TDA2030A音频功率放大电路

　　TDA2030A功放板的电源电路如下图所示，为了保证功放板的音质，电源变压器的输出功率不得低于60W，输出电压为2*15V，滤波电容采用2个3300UF/25V电解电容并联，正负电源共用4个3300UF/25V的电容，两个104的独石电容是高频滤波电容，有利于放大器的音质。
