将PTC热敏电阻用在节能灯电子镇流器上，不必改动线路将产品直接跨接在灯管的谐振电容两端，可以改变电子镇流器、电子节能灯的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。

    2.12.1 原理电路
    应用PTC热敏电阻实现预热启动如图2.12.1：  刚接通开关时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2阻抗，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。
　

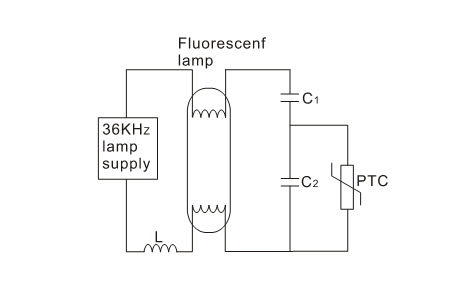

图2.12.1  电子节能灯预热软启动电路图

    对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。

    2.12.2 主要元器件选择

    将PTC热敏电阻和压敏电阻复合，做成MZ32智能型零功耗MZ32型PTC热敏电阻器，在灯点亮后，PTC恢复到冷态，克服了MZ31型PTC热敏电阻器有温升、有功耗的缺点，提高了灯的光通量、流明数和发光效率，现正在逐步替代MZ31型产品。
